| Herkunftsort: | CHINA |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | ISO, CE, RoHS, UL |
| Modellnummer: | Undichtes Koaxialkabel |
| Min Bestellmenge: | 1 KILOMETER |
| Verpackung Informationen: | 100M, 300M, hölzerne Spule, Karton |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| Innenleiter: | Kupfernes Rohr | Nichtleiter: | Zelluläres Polyäthylen |
|---|---|---|---|
| Äußerer Leiter: | Kupferne Folie | Jacke: | Schwarzes PET oder schwarzes LSZH |
| Markierung: | Marke, Kabelart, Kabel Identifikation, Meterkennzeichen |

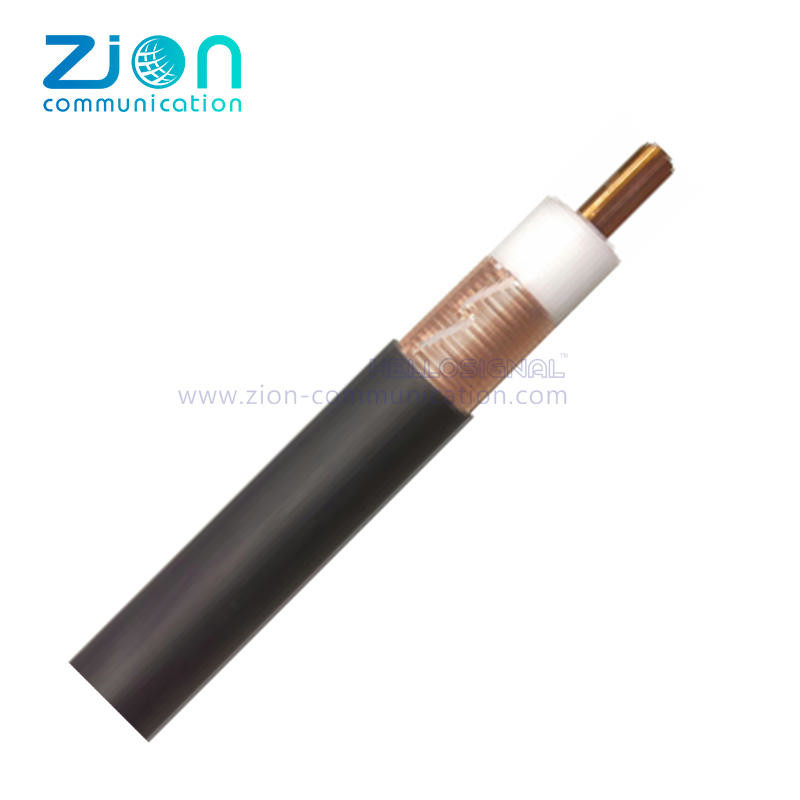

| 1 1/4-Zoll-strahlendes undichtes Kabel(H-Band) NR.7101134 |
||||||||
| KABELTYP: RFXT 1 1/4”-50H(BHF)；HLRCTCY(Z)-50-32H | ||||||||
| Konstruktion | ||||||||
| Innenleiter | Kupferrohr | Ø 13,1 mm | ||||||
| Dielektrikum | Zellpolyethylen | Ø 33,0 mm | ||||||
| Außenleiter | Kupferfolie | Ø 34,0 mm | ||||||
| Jacke | Schwarzes PE oder schwarzes LSZH | Ø 37,5 mm | ||||||
| Markierung | Marke, Kabeltyp, Kabel-ID, Metermarke | |||||||
Elektrische Eigenschaften bei +20℃ |
||||||||
| Charakteristische Impedanz | 50 ± 2 Ω |  |
||||||
| Geschwindigkeit | 0,88 | |||||||
| Kapazität | 76 pF/m | |||||||
| Isolationswiderstand | >5000 MΩ.km | |||||||
| Isolationsspannung | 10000 V | |||||||
| Zündfunkentestspannung der Jacke | 10000 V | |||||||
| VSWR | ||||||||
| Frequenz (MHz) | VSWR (max.) | |||||||
| 790~960 | 1.30 | |||||||
| 1700~1900 | ||||||||
| 1920~2025 | 1.40 | |||||||
| 2110~2200 | ||||||||
| 2300~2500 | ||||||||
| 2560~2620 | ||||||||
| MECHANISCHE EIGENSCHAFTEN | ||||||||
| Wiegen | 780kg/km | |||||||
| Maximale Zugkraft | 2000N | |||||||
| Minimaler Biegeradius | ||||||||
| Einzelbiegung | 400mm | |||||||
| Wiederholtes Biegen | 500mm | |||||||
| Betriebstemperaturbereich | -40~ +80℃ | |||||||
| Mindest.Einbautemperatur | -20℃ (PE); -5℃ (LSZH) |
|||||||
| Dämpfung und Kopplungsverlust | ||||||||
| Frequenz (MHZ) |
Dämpfung dB/100m @20℃ |
Kopplungsverlust (50 %/95 %) dB |
||||||
| 700 | 2.3 | 76/82 | ||||||
| 800 | 2.7 | 71/78 | ||||||
| 900 | 3.1 | 69/73 | ||||||
| 960 | 3.2 | 65/68 | ||||||
| 1800 | 5.0 | 66/72 | ||||||
| 1900 | 5.6 | 62/68 | ||||||
| 2000 | 5.8 | 67/72 | ||||||
| 2200 | 6.2 | 66/72 | ||||||
| 2400 | 7.8 | 64/71 | ||||||
| 2600 | 8.0 | 69/76 | ||||||
| 2620 | 8.3 | 68/76 | ||||||
| Hinweis: Dämpfungstoleranz 5 %;Kopplungsverlusttoleranz ±5dB | ||||||||
| Bestellinformationen: | ||||||||
| Markierung | HELLOSIGNAL 1 1/4” strahlendes undichtes Kabel (H-Band)××× M | |||||||
| Paket | Angefragte Länge auf Holzfass und Palette. | |||||||
| Marke | HALLOSIGNAL®ODER OEM | |||||||
