Haltbarkeit: | <0,3 dB typische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
---|---|---|---|
Einsteckzeiten: | ≤ 500 | Dehnfestigkeit: | >70 N |
Betriebstemperatur (℃): | -40 bis + 85 °C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

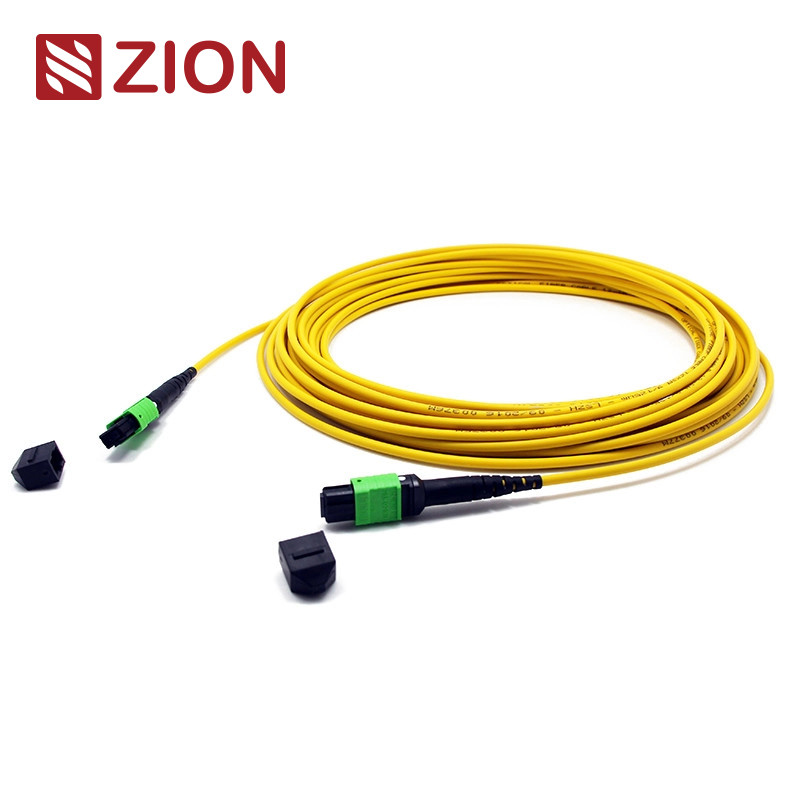

ZCM1152HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MPO | |||||||||||||||||||||||||||||||||||||||||||
|
Der Industriestandard der Verbindungsstücke:
|
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
10G Faser-Kanal konform | ||||||||
40G und 100G IEEE 802,3 |
Optische Spezifikationen:
Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
nsertion Verlust (MPO) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Rückflussdämpfung (MPO) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Haltbarkeit | <0> | |||||||
Austauschbarkeit | ≤0.2dB | |||||||
Dehnfestigkeit | >70N | |||||||
Einsteckzeiten | ≤500 | |||||||
Betriebstemperatur (℃) | ·- 40 zu + 85°C |
Eigenschaften: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Anwendung: | ||||||||||||||||||||||||||||||||||||||||||||
|
Benennung von Rules&Order-Bestätigungs-Informationen:
Gegentakt-Tab For Senko MPO
MPO-MPO 12F Faser-Verbindungskabelzeichnung.
Gesamtlänge (L) (m) | Länge der Toleranz (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‚+0,5% x L/-0 |
|
Drei die Verbindungs-Methoden-Hilfe halten die rechte MTP-/MPOpolarität
Lösung der Polaritäts-Base-24
Um die erhöhte Nachfrage nach höherer Bandbreite einzuholen, wird 24 Kabel der Faser MTP/MPO eingeführt um Migration zum Netz 100G zu erleichtern. Es verdoppelt die Dichte von 12, welche die Faser, die im gleichen Abdruck verkabelt, der die Faseranzahl verringert, weniger Kabelbahn zulässt und das Verbessern des Luftstromes. Die Polaritätswartung von base-24 MTP/MPO, das verkabelt ist jedoch schwieriger. OMC empfiehlt die Art Stammkabel A (Schlüssel-oben zum Schlüssel-unten) MTP/MPO. Mit unserer Art Aand-Art AF-Kassette, kein Bedarf Ein--EIn zu am Fleckenkabel mehr. Die Zusammenhangmethode wird im folgenden Bild veranschaulicht |
Zion Communications heißes STAMM-KABEL
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236002 | ZCM1152HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236003 | ZCM1127HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236004 | ZCM1157HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236005 | ZCM1128HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236006 | ZCM1158HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236007 | ZCM2122HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236008 | ZCM2152HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MTP | ||||||
7236009 | ZCM2127HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236010 | ZCM2157HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 24 zu den Faser-MTP | ||||||
7236011 | ZCM2128HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236012 | ZCM2158HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 24 zu den Faser-MTP |
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
3. Unterschiedliches Qualität Niveau. |
