Haltbarkeit: | <0,3 dBtypische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
---|---|---|---|
Insert-Pull-Test: | 500 Mal, IL < 0,5 dB | Dehnfestigkeit: | >70 N |
Betriebstemperatur (℃): | -40 bis + 85 °C |
Zion Code | Zion Description | |||||||

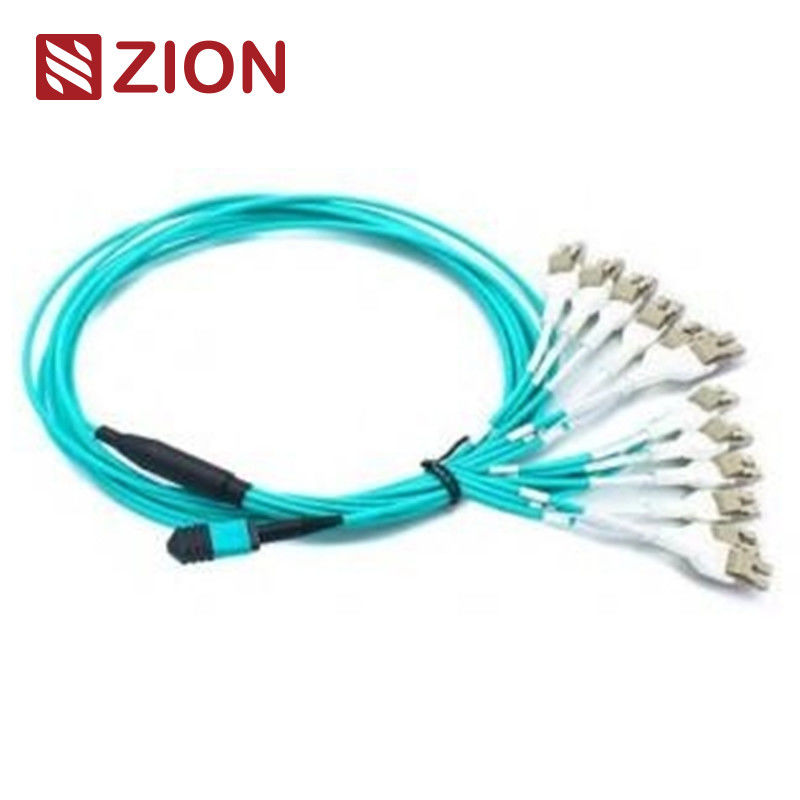

ZCM11A57HAAX | Optik-MPO-LC 2.0mm 24F MPO OM3 gerade Kabel Geschirr Faser | |||||||
Das MPO-Verbindungsstück ist eine Art Faserverbindungsstück. MPO (aus verschiedenen Fasernstoß an) ist eine mehradrige Faserverbindungsstückart. Die Faser MPO mit hoher Dichte vor - Verbindungssystem wird z.Z. hauptsächlich in der Anwendung von Umwelt mit hoher Dichte von Rechenzentren, in der Anwendung der Glasfaser zum Gebäude und in den internen Verbindungsanwendungen innerhalb der optischen Transceiverausrüstung wie des optischen Gerätes, 40G, 100G, QSFP+ benutzt. | ||||||||
MPO-Verbindungsstückarten werden entsprechend den Regelungen Iecs 61754-7 unterschieden: Kernzahlen (Reihenzahl), männlicher Kopf (Mann, Frau), Polarität (PC oder APC). | ||||||||
24 Kerne MPO Frau 12 LC zum Duplex (uniboot 12xLC; 24 gerade Kabel Geschirr LC-Simplexbetriebs) 24F MPO- LC/SC/FC/ST werden mit MPO- und LC-/SC/FC/STverbindungsstück an beiden Enden beendet. 24pcs (12pcs für LC-uniboot; 24 LC-Simplexbetrieb) Fanoutkabel werden für 40G QSFP+ PLR4 zum Direktanschluss Optik 10G SFP+ LR und Rechenzentrumanwendungen zu den mit hoher Dichte optimiert. haben Sie die gleiche Länge. Sie ist speziell für Faser die mit hoher Dichte bestimmt, die in den Rechenzentren ausbessert, die Raumersparnis benötigen und Kabelmanagementprobleme verringern. |
||||||||
gerade Kabel Geschirr 24F MPO- LC/SC/FC/ST bestimmt für 100GBASE-SR10 CXP/CFP Verbindungs-Lösung, 100GBASE-LR4 und Rechenzentrum mit hoher Dichte. Sie wird für 10/40/100G Rechenzentrumanwendungen mit hoher Dichte optimiert. Dieses 24 Fasergeschirrkabel wird für die Verbindung (12) von SFP+ in eine MPO-Adapterplatte und IN MPO-Stamm benutzt. |
Der Industriestandard der Verbindungsstücke:
Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
MPO Singlemode | Iec 61754-7 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MPO) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MPO) |
||||||
MPO in mehreren Betriebsarten | Iec 61754-7 | PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MPO) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MPO) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MPO) |
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
10G Faser-Kanal konform | ||||||||
40G und 100G IEEE 802,3 |
Der Industriestandard anderer Verbindungsstücke:
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973. | ||||||||
FC: UVP /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973 | ||||||||
St.: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw. | ||||||||
E2000: IEC61754-15 |
Verfügbar für
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Optische Spezifikationen:
Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
nsertion Verlust (MPO) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Rückflussdämpfung (MPO) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Haltbarkeit | <0> | |||||||
Austauschbarkeit | ≤0.2dB | |||||||
Einsatz-Zug Test | 500times, IL <0.5dB | |||||||
Dehnfestigkeit | >70N | |||||||
Betriebstemperatur (℃) | ·- 40 zu + 85°C |
Eigenschaften:
niedrige Einfügungsdämpfung, Verlust der hohen Rendite | ||||||||
M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 4,8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen | ||||||||
wirtschaftliche Lösung für Massebeendigung der Faser | ||||||||
bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen | ||||||||
Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen | ||||||||
farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden | ||||||||
gut in der Wiederholbarkeit und in der Austauschbarkeit |
Die Verdienste des MTP-/MPOfleckenkabels/des Stammkabels umfassen im Allgemeinen:
hoch- Qualität — MTP-/MPOfleckenkabel-/-stammkabel sind die Fabrik, die zusammen mit den Prüfberichten vor-beendet wird, geprüft ist und verpackt ist. Diese Berichte dienen als langfristige Dokumentation und Qualitätskontrolle. | ||||||||
haben abnehmende Kabel volume-MTP/MPO Fleckenkabel-/-stammkabel kleine Durchmesser, die das Kabelvolumen verringern und die Klimaanlagenbedingungen in den Rechenzentren verbessern | ||||||||
zeit- Einsparung — mit dem speziellen bedienungsfertigen Entwurf, können MTP-/MPOfleckenkabel/Stammkabel enthalten werden und sofort angeschlossen werden. Er hilft groß, die Installationszeit zu verringern. |
Anwendung:
gerade Kabel Geschirr 24F MPO- LC/SC/FC/ST bestimmt für 100GBASE-SR10 CXP/CFP Verbindungs-Lösung, 100GBASE-LR4 und Rechenzentrum mit hoher Dichte. Sie wird für 10/40/100G Rechenzentrumanwendungen mit hoher Dichte optimiert. Dieses 24 Fasergeschirrkabel wird für die Verbindung (12) von SFP+ in eine MPO-Adapterplatte und IN MPO-Stamm benutzt | ||||||||
Alle MPO-Verbindungsstücke OMCS sind von Senko/Nissin/Sumitomo. MPO-Faser-Verbindungskabel ist eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist. | ||||||||
die Data Center-Anwendung mit hoher dichter Gradumwelt | ||||||||
die Glasfaser zum Gebäude | ||||||||
die interne Verbindungsstückanwendung in der Faserausrüstung. |
Benennung von Rules&Order-Bestätigungs-Informationen:
Zion Communications heiße MPO-LC gerade Geschirr Kabel
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | 8F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236038 | ZCM11A22HIAX | 12F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236039 | ZCM11A52HIAX | 24F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236040 | ZCM11A17HAAX | Optik-MPO-LC 2.0mm 8F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236041 | ZCM11A27HAAX | Optik-MPO-LC 2.0mm 12F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236042 | ZCM11A57HAAX | Optik-MPO-LC 2.0mm 24F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236043 | ZCM11A18HMAX | Optik-MPO-LC 2.0mm 8F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236044 | ZCM11A28HMAX | Optik-MPO-LC 2.0mm 12F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236045 | ZCM11A58HMAX | Optik-MPO-LC 2.0mm 24F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236046 | ZCM21A12HIAX | 8F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236047 | ZCM21A22HIAX | 12F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236048 | ZCM21A52HIAX | 24F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236049 | ZCM21A17HAAX | Optik-MPO-LC 2.0mm 8F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236050 | ZCM21A27HAAX | Optik-MPO-LC 2.0mm 12F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236051 | ZCM21A57HAAX | Optik-MPO-LC 2.0mm 24F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236052 | ZCM21A18HMAX | Optik-MPO-LC 2.0mm 8F MTP OM4 gerade Kabel Geschirr Faser | ||||||
7236053 | ZCM21A28HMAX | Optik-MPO-LC 2.0mm 12F MTP OM4 gerade Kabel Geschirr Faser | ||||||
7236054 | ZCM21A58HMAX | Optik-MPO-LC 2.0mm 24F MTP OM4 gerade Kabel Geschirr Faser |
Verbindungsstück | Faser-Kanal |
Drei die Verbindungs-Methoden-Hilfe halten die rechte MTP-/MPOpolarität
MPO – 24 x LC Struktur-artiges Simplex1
MPO – – Duplex Struktur-artiges 2-Type A 12 x LC
MPO – 12 x LC Struktur-artiges Duplex2-Type B
MPO – 12 x LC Struktur-artiges Duplex2-Type C
MPO – Polarität für MPO – 12 x Uniboot LC Struktur-artige 3
Die Details des Materials
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
3. Unterschiedliches Qualität Niveau. |
