| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | CE, RoHS, VDE, UL |
| Modellnummer: | Flexibler Seilzug |
| Min Bestellmenge: | 10 KILOMETER |
| Verpackung Informationen: | 100M/Reel, Spule 300M/Wooden |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| LEITER: | Fein angeschwemmtes bloßes Kupfer | Isolierung: | Halogen-frei |
|---|---|---|---|
| Abschirmung: | Halogen-freie innere Jacke; konservierte kupferne Borte (85% Abdeckung) | Jacke: | Halogen-frei |
| Farbe: | Grau | ||
| Markieren: | Sendeleistungsseilzug,Stromkabel und Seilzug |
||
Multi Leiter-Macht 110 H/110 CH und Seilzug-Halogen-freie graue Jacke
https://www.zion-communication.com/Power-and-Control-Cables-products-catalog.html
| HELLOSIGNAL-KLASSIKER 110 H110 CH | ||||||||
|
||||||||
| ▉ Anwendung | ||||||||
| HELLOSIGNAL® 110 H/110 CH ist ein niedriger Rauch, ein nullhalogen (LSZH), eine Multileitersteuerung und ein Stromkabel mit verbessertem Ölwiderstand und Flammenschutz. Es ist für Gebrauch in allen Elektrogeräten in den trockenen oder feuchten Bedingungen. Das beständiges es ist UV- und Wetter und kommt in die abgeschirmten und unshielded Versionen. | ||||||||
| ▉ empfohlene Anwendungen | ||||||||
| Öffentliche Gebäude; Flughäfen; Bahnhöfe; Unterhaltungsfahrten; Bereiche, wo menschliche Sicherheit ein Interesse ist | ||||||||

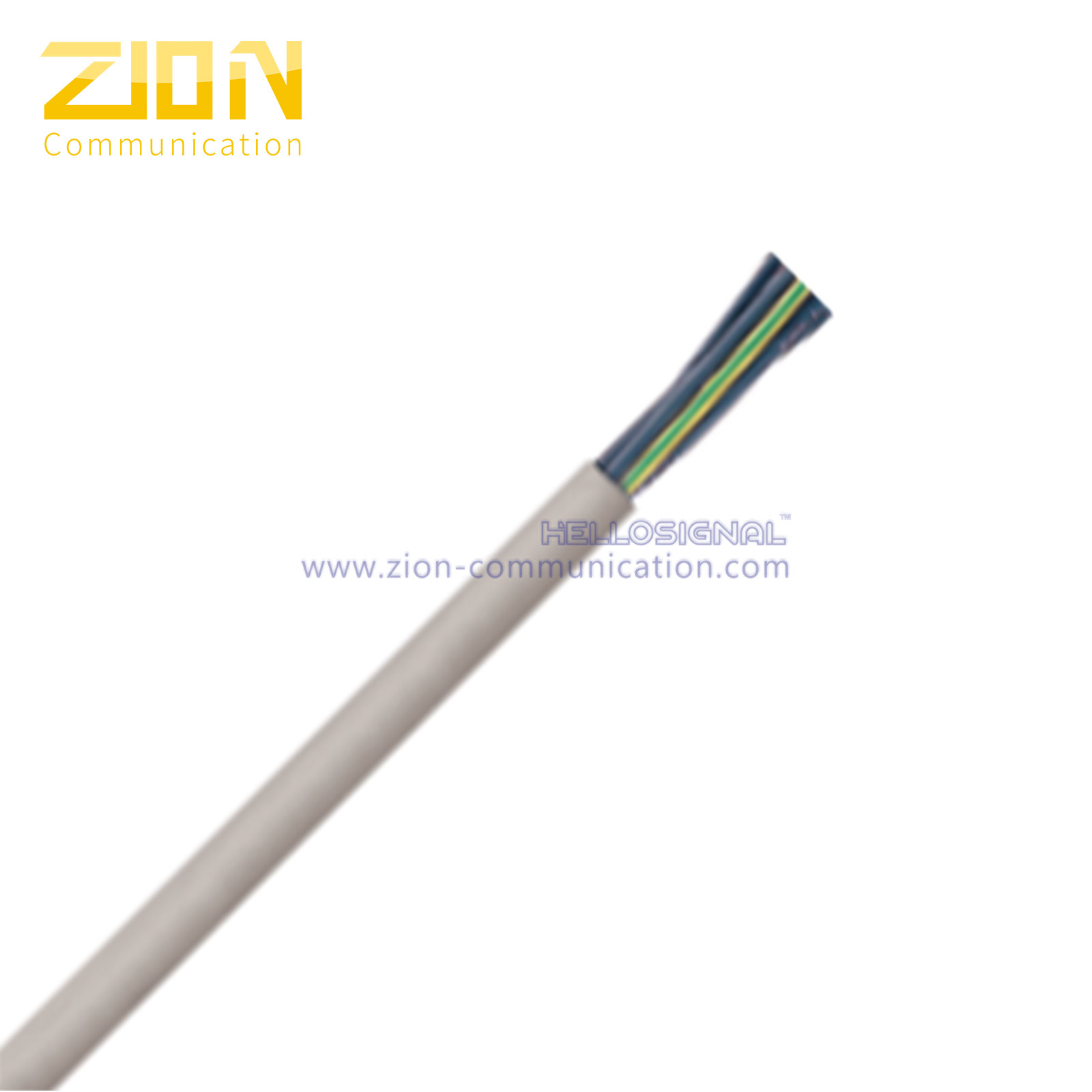

| ▉ Unshielded Bau | ||||||||
| Leiter: Fein angeschwemmtes bloßes Kupfer | ||||||||
| Isolierung: Halogen-frei | ||||||||
| Jacke: Halogen-frei; grau | ||||||||

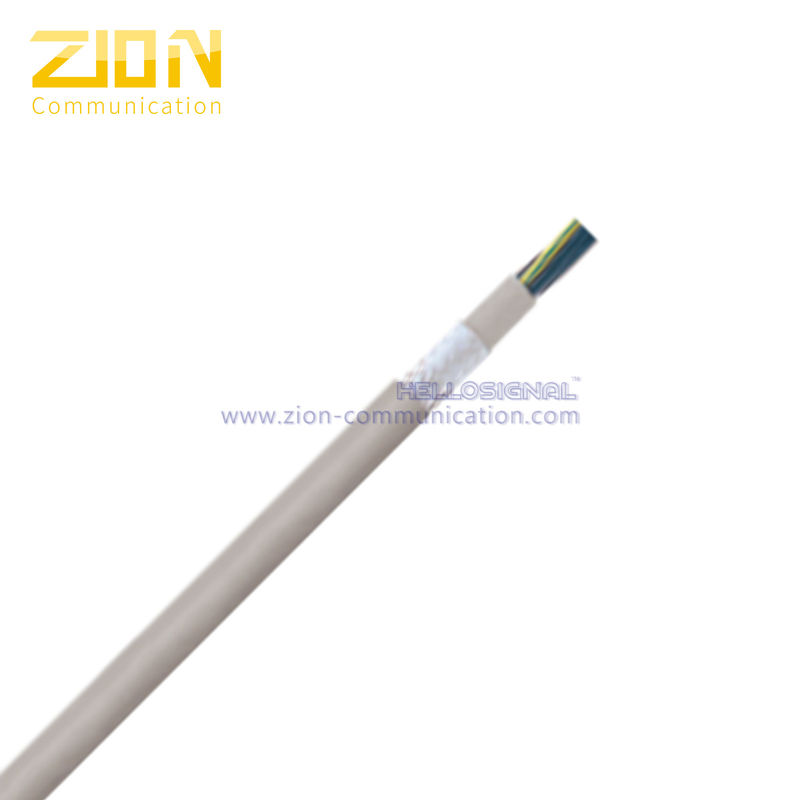

| ▉ abgeschirmter Bau | ||||||||
| Leiter: Fein angeschwemmtes bloßes Kupfer | ||||||||
| Isolierung: Halogen-frei | ||||||||
| Abschirmung: Halogen-freie innere Jacke; konservierte kupferne Borte (85% Abdeckung) | ||||||||
| Jacke: Halogen-frei; grau | ||||||||
| ▉ Anwendungs-Vorteil | ||||||||
| • Niedriger Rauch, nullhalogen (LSZH) • Flammhemmend • In hohem Grade flexibel und Öl beständig • UV-beständige Jacke |
||||||||
| ▉ technische Daten | ||||||||
| Minimaler Biegungsradius | unshielded: 4 x-Kabeldurchmesser | |||||||
| abgeschirmt: 6 x-Kabeldurchmesser | ||||||||
| Temperaturspanne | für flexible Nutzung: 30°C zu +70°C (UL: +75°C) | |||||||
| für stationären Gebrauch: 40°C zu +80°C (UL: +75°C) |
||||||||
| Nennspannung | UL: 600V | |||||||
| U0 /U: 300/500V | ||||||||
| Prüfspannung | 4000V | |||||||
| Leiter-Schiffbruch | Geldstrafendraht der Klasse 5 | |||||||
| ▉ technische Daten | ||||||||
| Farbcode | Schwarzes mit weißen Zahlen, | |||||||
| Grüner/Gelbplusboden | ||||||||
| Zustimmungen | UL: AWM 21089 | |||||||
| AWM 75°C, 600V | ||||||||
| Attribute: Durchlauf-Öl Res I/II | ||||||||
| NFPA 79 | ||||||||
| Sonnenlicht beständig | ||||||||
| Zusätzlich: Basiert auf Vde-Spezifikationen | ||||||||
| CER u. RoHS | ||||||||
| Ls-ACC. zu Iec 61034-2 | ||||||||
| HF-ACC. zu Iec 60754-1 | ||||||||
| Corrosiveness-ACC. zu Iec 60754-2 | ||||||||
| ▉ 110 H Produkt-Liste | ||||||||
| Einzelteil nein. | Zahl von Leiter |
Nominales äußeres (herein) | Copper.weight (lbs/MFT) | Approx.weight (lbs/MFT) | ||||
| AWG-Lehre 20 (0,50 Millimeter ²) | ||||||||
| 7143000 | 3 | 0,213 | 10 | 33 | ||||
| 7143001 | 4 | 0,228 | 13 | 39 | ||||
| 7143002 | 5 | 0,248 | 16 | 46 | ||||
| 7143003 | 7 | 0,272 | 23 | 58 | ||||
| 7143004 | 12 | 0,358 | 39 | 95 | ||||
| AWG-Lehre 18 (1,00 Millimeter ²) | ||||||||
| 7143005 | 3 | 0,240 | 19 | 48 | ||||
| 7143006 | 4 | 0,260 | 26 | 58 | ||||
| 7143007 | 5 | 0,287 | 32 | 70 | ||||
| 7143008 | 7 | 0,319 | 45 | 93 | ||||
| 7143009 | 12 | 0,421 | 77 | 151 | ||||
| 7143010 | 18 | 0,508 | 116 | 220 | ||||
| 7143011 | 25 | 0,591 | 161 | 299 | ||||
| AWG-Lehre 16 (1,50 Millimeter ²) | ||||||||
| 7143015 | 3 | 0,268 | 29 | 63 | ||||
| 7143016 | 4 | 0,291 | 39 | 77 | ||||
| 7143017 | 5 | 0,327 | 48 | 95 | ||||
| 7143018 | 7 | 0,354 | 68 | 124 | ||||
| 7143019 | 12 | 0,480 | 116 | 207 | ||||
| 7143020 | 18 | 0,575 | 174 | 302 | ||||
| 7143021 | 25 | 0,677 | 242 | 415 | ||||
| ▉ 110 H Produkt-Liste | ||||||||
| Einzelteil nein. | Zahl von Leiter |
Nominales äußeres (herein) | Copper.weight (lbs/MFT) | Approx.weight (lbs/MFT) | ||||
| AWG-Lehre 14 (2,50 Millimeter ²) | ||||||||
| 7143025 | 3 | 0,327 | 48 | 98 | ||||
| 7143026 | 4 | 0,354 | 65 | 121 | ||||
| 7143027 | 5 | 0,398 | 81 | 149 | ||||
| 7143028 | 7 | 0,441 | 113 | 198 | ||||
| 7143029 | 12 | 0,594 | 194 | 330 | ||||
| AWG-Lehre 12 (4,00 Millimeter ²) | ||||||||
| 7143030 | 4 | 0,425 | 103 | 180 | ||||
| 7143031 | 5 | 0,476 | 129 | 220 | ||||
| 7143032 | 7 | 0,528 | 181 | 294 | ||||
| ▉ 110 CH-Produkt-Liste | ||||||||
| Einzelteil nein. | Zahl von Leiter |
Nominales äußeres (herein) | Copper.weight (lbs/MFT) | Approx.weight (lbs/MFT) | ||||
| AWG-Lehre 10 (6 Millimeter ²) | ||||||||
| 7143035 | 4 | 0,512 | 155 | 263 | ||||
| 7143036 | 5 | 0,571 | 194 | 321 | ||||
| 7143037 | 7 | 0,630 | 271 | 429 | ||||
| AWG-Lehre 8 (10 Millimeter ²) | ||||||||
| 7143040 | 4 | 0,638 | 258 | 427 | ||||
| AWG-Lehre 6 (16 Millimeter ²) | ||||||||
| 7143041 | 4 | 0,740 | 413 | 625 | ||||
| AWG-Lehre 4 (25 Millimeter ²) | ||||||||
| 7143042 | 4 | 0,925 | 645 | 969 | ||||
| AWG-Lehre 2 (35 Millimeter ²) | ||||||||
| 7143043 | 4 | 1,050 | 912 | 1288 | ||||
| ▉ 110 CH-Produkt-Liste | ||||||||
| Einzelteil nein. | Zahl von Leiter |
Nominales äußeres (herein) | Copper.weight (lbs/MFT) | Approx.weight (lbs/MFT) | ||||
| AWG-Lehre 20 (0,50 Millimeter ²) | ||||||||
| 7143050 | 3 | 0,291 | 24 | 64 | ||||
| 7143051 | 4 | 0,315 | 28 | 75 | ||||
| 7143052 | 5 | 0,339 | 32 | 85 | ||||
| 7143053 | 7 | 0,358 | 40 | 99 | ||||
| 7143054 | 12 | 0,453 | 31 | 152 | ||||
| ▉ 110 CH-Produkt-Liste | ||||||||
| Einzelteil nein. | Zahl von Leiter |
Nominales äußeres (herein) | Copper.weight (lbs/MFT) | Approx.weight (lbs/MFT) | ||||
| AWG-Lehre 18 (1,00 Millimeter ²) | ||||||||
| 7143055 | 3 | 0,331 | 35 | 85 | ||||
| 7143056 | 4 | 0,350 | 49 | 106 | ||||
| 7143057 | 5 | 0,382 | 56 | 115 | ||||
| 7143058 | 7 | 0,406 | 65 | 141 | ||||
| 7143059 | 12 | 0,535 | 113 | 233 | ||||
| 7143060 | 18 | 0,618 | 158 | 319 | ||||
| 7143061 | 25 | 0,701 | 210 | 411 | ||||
| AWG-Lehre 16 (1,50 Millimeter ²) | ||||||||
| 7143065 | 3 | 0,354 | 46 | 104 | ||||
| 7143066 | 4 | 0,386 | 58 | 125 | ||||
| 7143067 | 5 | 0,413 | 69 | 144 | ||||
| 7143068 | 7 | 0,449 | 90 | 181 | ||||
| 7143069 | 12 | 0,591 | 156 | 299 | ||||
| 7143070 | 18 | 0,685 | 220 | 410 | ||||
| 7143071 | 25 | 0,803 | 331 | 566 | ||||
| AWG-Lehre 14 (2,50 Millimeter ²) | ||||||||
| 7143075 | 3 | 0,413 | 69 | 148 | ||||
| 7143076 | 4 | 0,449 | 87 | 178 | ||||
| 7143077 | 5 | 0,500 | 106 | 216 | ||||
| 7143078 | 7 | 0,551 | 150 | 284 | ||||
| 7143079 | 12 | 0,705 | 242 | 443 | ||||
| AWG-Lehre 12 (4 Millimeter ²) | ||||||||
| 7143080 | 4 | 0,535 | 140 | 262 | ||||
| 7143081 | 5 | 0,587 | 169 | 311 | ||||
| 7143082 | 7 | 0,638 | 224 | 395 | ||||
| AWG-Lehre 10 (6 Millimeter ²) | ||||||||
| 7143085 | 4 | 0,622 | 198 | 347 | ||||
| 7143086 | 5 | 0,681 | 239 | 414 | ||||
| 7143087 | 7 | 0,740 | 322 | 532 | ||||
| AWG-Lehre 8 (10 Millimeter ²) | ||||||||
| 7143088 | 4 | 0,752 | 310 | 530 | ||||
| AWG-Lehre 6 (16 Millimeter ²) | ||||||||
| 7143089 | 4 | 0,878 | 489 | 775 | ||||
| AWG-Lehre 4 (25 Millimeter ²) | ||||||||
| 7143090 | 4 | 1,063 | 755 | 1214 | ||||
| AWG-Lehre 2 (35 Millimeter ²) | ||||||||
| 7143091 | 4 | 1,197 | 1028 | 1560 | ||||
| ▉ Auftrags-Informationen | ||||||||
| Markierung | HELLOSIGNAL-KLASSIKER 110 H110 CH XXXFT/M | |||||||
| Paket | 100M/Reel, Spule 300M/Wooden | |||||||
| Lieferfrist | Normalerweise 25 Tage nach empfingen die Ablagerung. | |||||||
