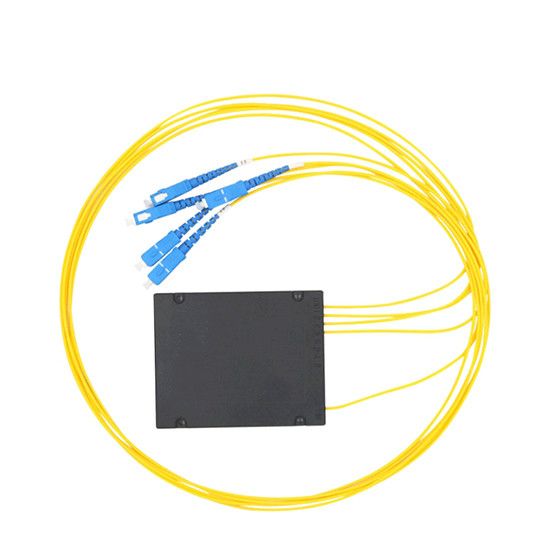

Optischer Splitter 1 × 4 ABS Box Einmodische Fusionierte Optikkopplung
Der FBT-Fiberoptic Splitter (auch Fiberoptic Coupler genannt) ist ein Gerät, das Glasfaserlicht nach einem bestimmten Verhältnis in mehrere Teile spaltet.und 1×32 Konfigurationen mit SC, LC, FC, ST-Anschlüsse in APC- oder UPC-Typen.
Fragen Sie jetzt
Anwendungen
- FTTH-, LAN-, PON- und optische CATV-Netzwerke
- Lokale Ringnetze und Glasfaserkommunikationssysteme
- Ausrüstung für die Prüfung optischer Fasern und Sensoren für optische Fasern
Technische Spezifikation
Multimode-Glasfasersplitter 1 × 4
| Eingang und Ausgang |
Optischer Splitter 4 in 1 aus |
| Art der Faser |
9/125 SMF-28 oder vom Kunden angegeben |
| Betriebswellenlänge |
1310, 1490, 1550 nm |
| Kopplungsquote |
1 bis 50% |
| Bandbreite |
± 20 nm |
| Einsetzungsverlust |
3.3 dB (50/50), 4,3/2,5 dB (40/60) |
| Wärmestabilität |
≤ 0,3 (dB/°C) |
| Richtlinie |
≥ 55 dB (≥ 60 dB 2 × 2) |
| Art der Packung |
Nackte Faser, 0,9/2,0/3,0 mm lose Röhre |
| Betriebstemperatur |
-40°C bis 70°C |
| Speichertemperatur |
-40°C bis 85°C |
| Abmessungen des Pakets |
Φ3 × 54 mm, 90 × 20 × 10 mm |
| Glasfaserverbindung |
SC, FC, ST, LC-Anschlüsse (PC, UPC, APC) |
| Marke |
HELLOSIGNAL® oder OEM |
| Lieferzeit |
Normalerweise 25 Tage nach Eingang der Kaution |
| Mindestbestellmenge |
20 Stück |
Produktmerkmale
FBT Fiber Optic Splitter unterscheiden sich von PLC-Fasersplittern in ihrer Spaltungstechnik.5Zu den Anpassungsmöglichkeiten gehören LC-, LC/APC-, SC-, SC/APC-, FC-, FC/APC- und ST-Anschlüsse oder nicht-anschlusslose Versionen.
Für 1 × 2 Fasersplitter sind verschiedene Spaltungssätze verfügbar, darunter 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, und ihre umgekehrten Verhältnisse.
Die meisten optischen Splitter sind in 900μm lockeren Rohren und 250μm nackten Faserkonfigurationen erhältlich. 1×2 und 2×2 Kopplungen enthalten schützende Metallhüllen, während höhere Ausgangszahlen schützende Boxen enthalten.
Leistungsspezifikationen
| Parameter |
Breitbandkopplung |
Doppelfensterkopplung |
Multimode-Faser-Kopplung |
| Betriebswellenlänge |
1310, 1550 oder C + L Band |
1310 und 1550 |
850 oder 1310 oder Angabe |
| Betriebsbandbreite |
± 40 |
± 40 |
± 40 |
| Typischer Überschussverlust (dB) |
< 07 |
< 007 |
< 04 |
| Einsetzungsverlust (dB) 50/50 |
<3.4 |
<3.4 |
<3.7 |
Anmerkung:Die obigen Spezifikationen beziehen sich auf Geräte ohne Steckverbinder.
Anpassungsmöglichkeiten
Unsere Glasfasersplitter unterstützen eine umfangreiche Anpassung an mehrere Parameter, einschließlich Modustyp, Grade, Wellenlänge, Portkonfiguration, Fasertyp, Verpackung, Faserdurchmesser, Kopplungsverhältnis,und Anschlusstyp, um spezifische Anwendungsanforderungen zu erfüllen.
