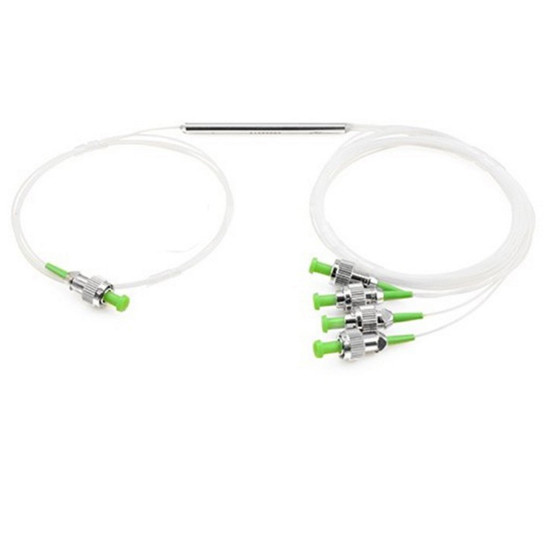

Optischer Splitter 1×4 Stahlrohr-Singlemode-FBT-Glasfasersplitter FC/APC-Anschlüsse (7233104)
Glasfasersplitter 1*4/1*8/1*16/1*32 Singlemode/Multimode mit SC LC FC ST/APC UPC-Anschlüssen FBT/PLC OPTISCHER SPLITTER
FBT-Glasfasersplitter 1×4 Anwendungen
- FTTH, LAN, PON & Optisches CATV
- Lokales Ringnetz, Glasfaser-Kommunikationssystem
- Glasfaser-Testausrüstung, Glasfaser-Sensor
FBT-Glasfasersplitter 1×4 Spezifikationen
| Eingang & Ausgang |
1 bis 4 FBT-Glasfasersplitter Optischer Splitter 1×4 |
| Fasertyp |
9/125 SMF-28 oder vom Kunden angegeben |
| Betriebswellenlänge (nm) |
1310,1490,1550nm |
| Kopplungsverhältnis (%) |
1-50% |
| Bandbreite (nm) |
20nm |
| Typische Einfügedämpfung (dB) |
≤7.2 |
| Polarisationsabhängige Dämpfung (dB) |
≤0.1 |
| Homogenität (dB) |
≤0.9 |
| Richtwirkung (dBm) |
≥60 |
| Gleichförmigkeit (dB) |
0.5 |
| Typische abhängige Dämpfung (dB) |
≤0.15 |
| Temperaturstabilität (dB/ºC) |
≤0.002 |
| Betriebstemperatur (℃) |
-40 ～ 70 |
| Lagertemperatur (℃) |
-40 ～ 85 |
| Glasfaserkabel |
Blankfaser, lose Rohrfaser |
| Faseranschluss |
SC FC LC ST |
| Marke |
HELLOSIGNAL® ODER OEM |
| Lieferzeit |
Normalerweise 25 Tage nach Erhalt der Anzahlung |
| MOQ |
20 Stück |
Produktbeschreibung
FBT-Glasfasersplitter (auch Glasfaserkoppler genannt) ist ein Gerät, das das Glasfaserlicht in mehrere Teile in einem bestimmten Verhältnis aufteilt. Glasfasersplitter unterscheiden sich in den Aufteilungsmethoden von PLC-Glasfasersplittern. Ein Glasfasersplitter kann mit Singlemode-, Multimode 62,5- und Multimode 50-Fasern hergestellt werden. Auch mit LC-, LC/APC-, SC-, SC/APC-, FC-, FC/APC- und ST-Anschlüssen oder ohne Anschlüsse erhältlich.
Für 1×2-Glasfasersplitter sind verschiedene Aufteilungsverhältnisse verfügbar, darunter 50/50, 40/60, 30/70, 20/80, 10/90, 5/95, 1/99, 60/40, 70/30, 80/20, 90/10, 95/5 und 99/1.
Die meisten optischen Splitter sind in 900 µm losen Rohren und 250 µm Blankfaserkonfigurationen erhältlich. 1×2- und 2×2-Koppler werden standardmäßig mit einer Schutzmetallhülse geliefert, um die Aufteilung abzudecken. Höhere Ausgangszahlen werden mit einer Box gebaut, um die Aufteilungskomponenten zu schützen.
Leistungsspezifikationen
Detaillierte Leistungsspezifikationen für Wide Band Coupler, Dual Window Couplex und Multimode Fiber Coupler Geräte:
| Parameter |
Wide Band Coupler |
Dual Window Couplex |
Multimode Fiber Coupler |
| Güteklasse |
P | A |
P | A |
P | A |
| Betriebswellenlänge (nm) |
1310,1550 oder C + L Band |
1310 und 1550 |
850 oder 1310 oder angeben |
| Betriebsbandbreite (nm) |
±40 |
±40 |
±40 |
| Typischer Überschussverlust (dB) |
<0.7 | <0.1 |
<0.07 | <0.1 |
<0.4 | <0.7 |
Hinweis: Die obigen Spezifikationen gelten für Geräte ohne Anschluss. Fügen Sie pro Anschluss einen zusätzlichen Verlust von 0,2 dB hinzu.
