Herkunftsort: | CHINA |
---|---|
Markenname: | HELLOSIGNAL® OR OEM |
Modellnummer: | Plc-Teiler |
Min Bestellmenge: | 20pcs |
Verpackung Informationen: | 10 PC/Plastiktasche |
Lieferzeit: | Normalerweise 25 Tage empfingen nachher die Ablagerung. |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | Keine Grenze |
Funktionierende Wellenlänge (Nanometer): | 1260~1650nm | Faserlänge: | 1m oder 1.5m oder verlangt |
---|---|---|---|
Bandbreite (Nanometer): | 20Nm | Betriebstemperatur (℃): | -40 | 85 |
Verbindungsstück-Art: | SC/APC, SC/UPC, ST. LC-FC | ||
Markieren: | Faseroptikteiler,optischer Teiler plc |
Input u. Ertrag | Teiler PLC-1×8 | ||||||||
Konfigurations-Art | 1×8 | ||||||||
Funktionierende Wellenlänge (Nanometer) | 1260~1650nm | ||||||||
Faser-Länge | 1m oder 1.5m oder verlangt | ||||||||
Bandbreite (Nanometer) | 20nm | ||||||||
Paket-Art | Blockless | ||||||||
Faser-Art | Singlemode G657A1 oder G652D | ||||||||
Faser-Durchmesser | 0.9mm | ||||||||
DB des Polarisations-abhängiges Verlustes (≤) | 0,3 | ||||||||
DB des Wellenlängen-abhängiges Verlustes (≤) | 0,3 | ||||||||
Typisches DB der Einfügungsdämpfung (≤) | 10,2 | ||||||||
DB der Einfügungsdämpfung (≤) | 10,7 | ||||||||
DB der Verlust-Einheitlichkeit (≤) | 0,8 | ||||||||
Betriebstemperatur (℃) | -40 | 85 | ||||||||
Lagertemperatur (℃) | -40 | 85 | ||||||||
Versiegelndes Paket-Maß (Millimeter) | 50*4*4 | ||||||||
Blockless-Dichtungs-Paket-Maß (Millimeter) | 60*7*4 | ||||||||
Verbindungsstück-Art | SC/APC, SC/UPC, ST. LC-FC | ||||||||
Marke | HELLOSIGNAL® ODER SOEM | ||||||||
Lieferfrist | Normalerweise 25 Tage empfingen nachher die Ablagerung. | ||||||||
MOQ | 20pcs |

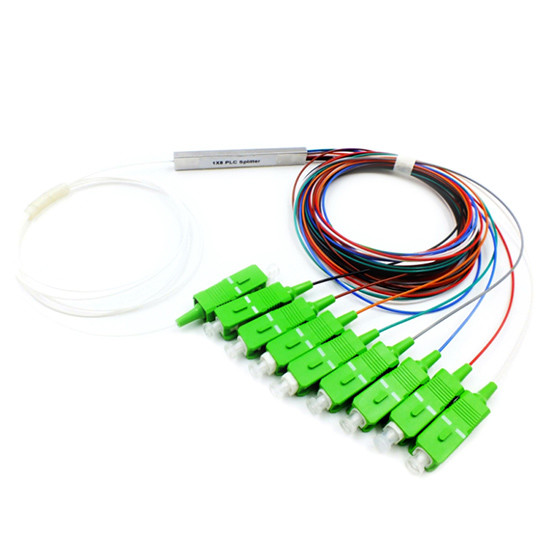

Faser 1×8 PLC-Teiler-Monomode- Blockless PLC-Faser-Optikkoppler kann mehrfache Funktionen auf einen einzelnen Chip integrieren, um Größe und Kosten erheblich zu verringern. Er ist in PON-Netzen weitverbreitet, Energiemanagement des optischen Signals zu verwirklichen. Die folgende Zahl zeigt 1X8 den blockless PLC-Faserteiler, der mit GPON OLT und Ontario durch Faseroptikspleißschließung untereinander verbunden wird.
Teiler PLC (planarer Lichtwellen-Stromkreis) sind Monomode--Teiler mit einem sogar aufgeteilten Verhältnis von einer Inputfaser zu den mehrfachen Ertragfasern. Dieser Faser 1×8 PLC-Teiler mit 1 Input und 8 Ertragfasern mit einem sogar aufgeteilten Verhältnis über allen Fasern unabhängig davon Inputwellenlänge. Plc-Teiler sind verfügbar mit 900µm singlemode Faser losen Rohrs und oder unterminated gemäß Ihres Bedarfs beendet. Unconnectorized PLC-Teiler kommen ohne Verbindungsstücke für das einfaches Verstärken oder connectorization. Konfektionierte PLC-Teiler sind mit Ihrer Wahl von Faser-Optikverbindungsstücken verfügbar: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC.
Parameter | 1 x N PLC-Teiler; 2 x N PLC-Teiler | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Funktionierende Wellenlänge (Millimeter) | 1260~1650 | ||||||||
Faser-Art | G657A1 oder besonders angefertigt | ||||||||
Einfügungsdämpfung (DB) (P-/Sgrad) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Verlust-Einheitlichkeit (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Rückflussdämpfung (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Richtdämpfung (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Wellenlängen-abhängiger Verlust (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Faser-Länge (M) | 1m oder besonders angefertigt | ||||||||
Temperaturbeständigkeit (- 20~+80°C) | < 0=""> | ||||||||
Betriebstemperatur (°C) | – 20~+80 | ||||||||
Lagertemperatur (°C) | – 40~+80 | ||||||||
Höchstleistungs-Übergebung (mW) | 500,0 | ||||||||
Mitteilung: Oben genannte Spezifikationen sind für Geräte ohne Verbindungsstück. Fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu. |
B | D | F | F | ||||||
Hafen | Paket | Faser-Durchmesser | Faser-Länge | Verbindungsstück | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Modul des Kasten-3=ABS Kasten 4=lnsert Art 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=. Z=Customized |
