Herkunftsort: | CHINA |
---|---|
Markenname: | HELLOSIGNAL® OR OEM |
Modellnummer: | Plc-Teiler |
Min Bestellmenge: | 20pcs |
Verpackung Informationen: | 10 PC/Plastiktasche |
Lieferzeit: | Normalerweise 25 Tage empfingen nachher die Ablagerung. |
Zahlungsbedingungen: | T/T |
Versorgungsmaterial-Fähigkeit: | Keine Grenze |
Funktionierende Wellenlänge (Nanometer): | 1260~1650nm | Faserlänge: | 1m oder 1.5m oder verlangt |
---|---|---|---|
Bandbreite (Nanometer): | 20Nm | Betriebstemperatur (℃): | -40 | 85 |
Verbindungsstück-Art: | SC/APC, SC/UPC, ST. LC-FC | ||
Markieren: | Faseroptikteiler,optischer Teiler plc |
Plc-Teiler-Art | Teiler PLC-1×32 | ||||||||
Konfigurations-Art | 1×32 | ||||||||
Funktionierende Wellenlänge (Nanometer) | 1260~1650nm | ||||||||
Faser-Länge | 1m oder 1.5m oder verlangt | ||||||||
Bandbreite (Nanometer) | 20nm | ||||||||
Paket-Art | Blockless | ||||||||
Faser-Art | Singlemode G657A1 oder G652D | ||||||||
Faser-Durchmesser | 0.9mm | ||||||||
DB des Polarisations-abhängiges Verlustes (≤) | 0,3 | ||||||||
DB des Wellenlängen-abhängiges Verlustes (≤) | 0,5 | ||||||||
Typisches DB der Einfügungsdämpfung (≤) | 16,2 | ||||||||
DB der Einfügungsdämpfung (≤) | 17,1 | ||||||||
DB der Verlust-Einheitlichkeit (≤) | 1,5 | ||||||||
Betriebstemperatur (℃) | -40 | 85 | ||||||||
Lagertemperatur (℃) | -40 | 85 | ||||||||
Versiegelndes Paket-Maß (Millimeter) | 60*7*4 | ||||||||
Blockless-Dichtungs-Paket-Maß (Millimeter) | 80*20*6 | ||||||||
Verbindungsstück-Art | SC/APC, SC/UPC, ST. LC-FC | ||||||||
Marke | HELLOSIGNAL® ODER SOEM | ||||||||
Lieferfrist | Normalerweise 25 Tage empfingen nachher die Ablagerung. | ||||||||
MOQ | 20pcs |

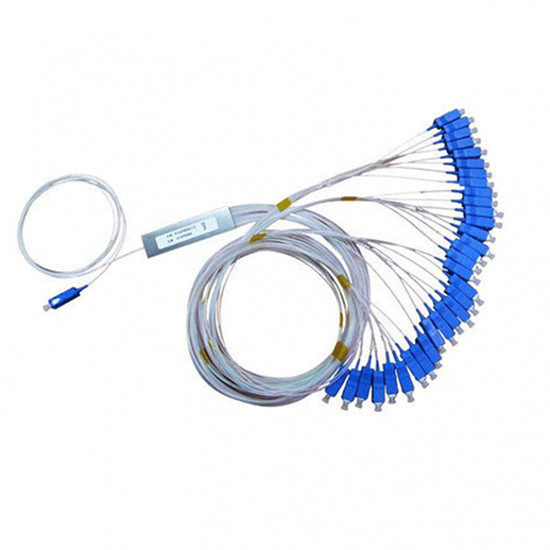

Monomode- PLC-Teiler PLC-Teiler-1×32 (planarer Lichtwellen-Stromkreis-Teiler) mit Fan heraus u. SC-/APCverbindungsstücke
PLC steht für planaren Lichtwellen-Stromkreis. Plc-Teiler werden benutzt, um optische Signale zu verteilen oder zu kombinieren. Er basiert auf planarer LichtwellenSchaltkreistechnik und versieht eine Lichtverteilungslösung der niedrigen Kosten mit kleinem Formfaktor und hoher Zuverlässigkeit.
Plc-Teiler liefern ein kosteneffektives und Raumersparnisprodukt, das für die ständig wechselnden Vernetzungsanforderungen passend ist. Mit ihr ist kompakte Größe, können diese Teiler im Inboden und in den Luftsockeln sowie in den Gestellbergsystemen verwendet werden.
Installation ist unter Verwendung einer Vielzahl von Verbindungsstückarten oder von Fusionsverstärken einfach.
Parameter | 1 x N PLC-Teiler; 2 x N PLC-Teiler | ||||||||
Parameter | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | 1×128 | ||
2×2 | 2×4 | 2×8 | 2×16 | 2×32 | 2×64 | 2×128 | |||
Funktionierende Wellenlänge (Millimeter) | 1260~1650 | ||||||||
Faser-Art | G657A1 oder besonders angefertigt | ||||||||
Einfügungsdämpfung (DB) (P-/Sgrad) |
1 x N | 3.8/4.0 | 7.2/7.4 | 10.3/10.7 | 13.5/13.7 | 16.5/16.9 | 20.5/21.0 | 23.8/24.2 | |
2 x N | 3.9/4.2 | 7.3/7.6 | 10.5/11 | 14.4/14.6 | 17.4/17.9 | 21.0/21.5 | 24.5/25.0 | ||
Verlust-Einheitlichkeit (DB) | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 2=""> | < 2=""> | ||
PDL (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 0=""> | ||
Rückflussdämpfung (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Richtdämpfung (DB) | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | > 55 | ||
Wellenlängen-abhängiger Verlust (DB) | < 0=""> | < 0=""> | < 0=""> | < 0=""> | < 1=""> | < 1=""> | < 1=""> | ||
Faser-Länge (M) | 1m oder besonders angefertigt | ||||||||
Temperaturbeständigkeit (- 20~+80°C) | < 0=""> | ||||||||
Betriebstemperatur (°C) | – 20~+80 | ||||||||
Lagertemperatur (°C) | – 40~+80 | ||||||||
Höchstleistungs-Übergebung (mW) | 500,0 | ||||||||
Mitteilung: Oben genannte Spezifikationen sind für Geräte ohne Verbindungsstück. Fügen Sie einen zusätzlichen Verlust 0.2dB pro Verbindungsstück hinzu. |
B | D | F | F | ||||||
Hafen | Paket | Faser-Durchmesser | Faser-Länge | Verbindungsstück | |||||
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128 0202 = 2×2 0204 = 2×4 0208= 2×8 0216 = 2×16 0232=2×32 0264 = 2×64 2128 = 2×128 |
1=Bare 2=Blockless Modul des Kasten-3=ABS Kasten 4=lnsert Art 5=Pallet 6=Rackmount Z=Customized |
0=250 um 1=900 um 2=2.0mm 3=3.0mm |
0=0.5m 1=1.0m 2=1.5m 3=2.0m 4=3.0m 5=4.0m Z=Customized |
0=None 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=. Z=Customized |
