Detailinformationen

Betriebswellenlänge (NM):

1260 ~ 1650nm

Faserlänge:

Betriebstemperatur (℃):

-40 | 85

Steckertyp:

SC/APC, SC/UPC, ST. LC-FC

Hervorheben:

Faseroptikteiler

optischer Teiler plc

Produkt-Beschreibung

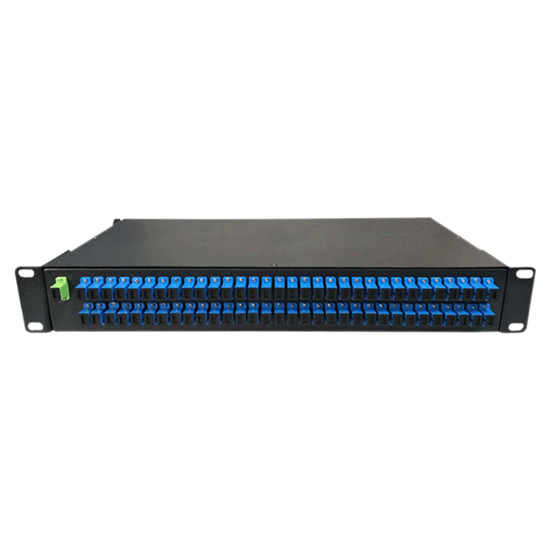

Optischer Splitter 1×64 für Rack-Montage, ODF-Typ

Singlemode PLC-Glasfaserkoppler mit SC-Glasfaseradaptern (7233216)

Produktüberblick

Hochleistungs-Glasfasersplitter erhältlich in 1×4-, 1×8-, 1×16- und 1×32-Konfigurationen mit SC-, LC-, FC-, ST/APC-UPC-Anschlüssen in FBT- und PLC-Technologien.

Anwendungen

FTTH-Netzwerke (Fiber to the Home)
LANs (Local Area Networks)
PON- und optische CATV-Systeme
Lokale Ringnetzwerke
Glasfaser-Kommunikationssysteme
Glasfaser-Testgeräte
Glasfasersensoren

Technische Daten

Parameter	Spezifikation
Konfigurationstyp	1×64
Betriebswellenlänge	1260~1650nm
Faserlänge	1m
Direktivität	≥55 dB
Gehäusestil	19″ Rackmontage ODF
Fasertyp	Singlemode G657A1 oder G652D
Faserdurchmesser	0,9 mm, 2,0 mm, 3,0 mm
Polarisationsabhängiger Verlust	≤0,4 dB
Wellenlängenabhängiger Verlust	≤0,8 dB
Typischer Einfügedämpfung	≤19,7 dB
Einfügedämpfung	≤21,2 dB
Verlustgleichmäßigkeit	≤2,5 dB
Betriebstemperatur	-40℃ bis 85℃
Lagertemperatur	-40℃ bis 85℃
Abmessungen des Gehäuses	485×75×195 mm
Anschlusstyp	SC/APC, SC/UPC, LC, FC, ST
Marke	HELLOSIGNAL® ODER OEM
Lieferzeit	25 Tage nach Hinterlegung
Mindestbestellmenge	20 Stück

Produkteinführung

Der PLC-Splitter 1×64 Blockless Mini Steel Tube Type Glasfaser-PLC-Splitter verfügt über Singlemode 900μm SC/APC-Anschlüsse. Planare Lichtwellenleiter (PLC)-Splitter sind optische Leistungsmanagement-Geräte, die mit Siliziumdioxid-Lichtwellenleitertechnologie hergestellt werden und geringe Größe, hohe Zuverlässigkeit, einen großen Betriebswellenlängenbereich und eine ausgezeichnete Kanal-zu-Kanal-Gleichmäßigkeit bieten. Diese Produkte werden in PON-Netzwerken für die optische Signalaufteilung eingesetzt und erfüllen die Anforderungen von GR-1209-CORE und GR-1221-CORE.

Leistungsspezifikationen

Splittertyp	1×2	1×4	1×8	1×16	1×32	1×64	1×128
Einfügedämpfung (P/S-Güte)	3,8/4,0 dB	7,2/7,4 dB	10,3/10,7 dB	13,5/13,7 dB	16,5/16,9 dB	20,5/21,0 dB	23,8/24,2 dB
Verlustgleichmäßigkeit	<0,4 dB	<0,6 dB	<0,8 dB	<1,0 dB	<1,5 dB	<2,0 dB	<2,5 dB
PDL	<0,2 dB	<0,2 dB	<0,2 dB	<0,3 dB	<0,3 dB	<0,4 dB	<0,4 dB
Rückflussdämpfung	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB
Direktivität	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB	>55 dB
Wellenlängenabhängiger Verlust	<0,5 dB	<0,5 dB	<0,5 dB	<0,5 dB	<1,0 dB	<1,0 dB	<1,0 dB

Hinweis:Obige Spezifikationen gelten für Geräte ohne Anschlüsse. Fügen Sie pro Anschluss zusätzlich 0,2 dB Verlust hinzu.

Konfigurationsoptionen

Anschluss	Gehäuse	Faserdurchmesser	Faserlänge	Anschluss
0102 = 1×2 0104 = 1×4 0108 = 1×8 0116 = 1×16 0132 = 1×32 0164 = 1×64 1128 = 1×128	1=Bare 2=Blockless 3=ABS-Box 4=Einsatzbox 5=Palettentyp 6=Rackmontage Z=Kundenspezifisch	0=250μm 1=900μm 2=2,0 mm 3=3,0 mm	0=0,5 m 1=1,0 m 2=1,5 m 3=2,0 m 4=3,0 m 5=4,0 m Z=Kundenspezifisch	0=Keine 1=FC/APC 2=FC/UPC 3=SC/APC 4=SC/UPC 5=LC/APC 6=LC/UPC 7=ST Z=Kundenspezifisch
