Startseite > Produkte> Optisches Fasersystem> 4,816-Kanal-CWDM-Modul mit niedrigem Einsetzverlust, hoher Kanalisolierung und epoxyfreiem optischen Pfad für WDM-Netzwerke

4,816-Kanal-CWDM-Modul mit niedrigem Einsetzverlust, hoher Kanalisolierung und epoxyfreiem optischen Pfad für WDM-Netzwerke

Grundlegende Informationen

Herkunftsort:	CHINA
Markenname:	HELLOSIGNAL

Min Bestellmenge:	keine Begrenzung
Verpackung Informationen:	10 PC/Plastiktasche
Lieferzeit:	Normalerweise 10 Werktage
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	keine Begrenzung

Bestpreis Kontakt

Detailinformationen

Mittelwellenlänge (NM):	1270~1610 oder 1271~1611	Kanalabstand (Gigahertz):	20
Kanaldurchlassbereich (@-0.5dB Bandbreite) (Nanometer):	≥13	Richtdämpfung (DB):	≥ 50
Renditeverlust (DB):	≥45	Höchstleistungs-Behandlung (mW):	300
Hervorheben:	CWDM-Modul mit niedrigem Einsatzverlust , Wellenlängenmultiplexer mit hoher Kanalisolation , Epoxidfreier optischer Multiplexer mit optischem Pfad

Produkt-Beschreibung

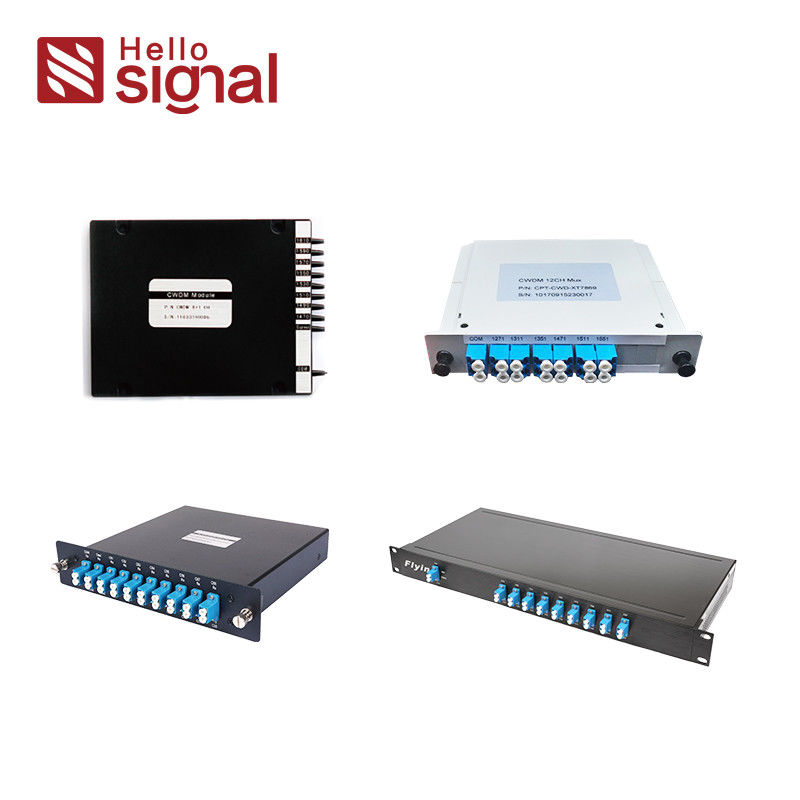

4-, 8-, 16-Kanal-CWDM-Modul

Unsere CWDM (Coarse Wavelength Division Multiplexing)-Module verfügen über einen ITU-Kanalabstand mit außergewöhnlichen Leistungseigenschaften, darunter geringe Einfügedämpfung, breites Passband, hohe Kanaltrennung und epoxidfreie optische Pfade für maximale Zuverlässigkeit.

Hauptmerkmale

Geringe Einfügedämpfung
Breites Passband
Hohe Kanaltrennung
Hohe Stabilität und Zuverlässigkeit
Epoxidfrei auf optischem Pfad

Anwendungen

Leitungsüberwachung
WDM-Netzwerksysteme
Telekommunikationsinfrastruktur
Mobilfunkanwendungen
Glasfaserverstärker
Zugangsnetze

Leistungsspezifikationen

Parameter	4 Kanäle	8 Kanäle	16 Kanäle
Mittenwellenlänge (nm)	1270~1610 oder 1271~1611
Kanalabstand (GHz)	20
Kanal-Passband (@-0,5dB Bandbreite) (nm)	≥13
Einfügedämpfung (dB)	≤1.5	≤2.5	Gering <3.5 Standard<4.5
Isolation (dB) - benachbart	≥30
Isolation (dB) - nicht benachbart	≥40
Einfügedämpfung Temperaturabhängigkeit (dB)	≤0.5
Wellenlängen-Temperaturverschiebung (nm/℃)	≤0.002
Polarisationsabhängige Dämpfung (dB)	≤0.2
Polarisationsmoden-Dispersion (ps)	≤0.1
Direktivität (dB)	≥50
Rückflussdämpfung (dB)	≥45
Maximale Leistungsaufnahme (mW)	300
Betriebstemperatur (℃)	-10~+70
Lagertemperatur (℃)	-40~+85
Abmessungen (mm)	L100 x B80 x H10	L120 x B80 x H18 (19" 1U Rackmount)

Obige Spezifikationen gelten für Geräte ohne Stecker. Spezifikationen können ohne vorherige Ankündigung geändert werden.

Bestellinformationen

CWDM	Kanalabstand	Anzahl der Kanäle	1. Kanal	Paket	Faserdurchmesser	Faserlänge	Stecker
Konfigurationsoptionen	C=20nm	04=4 Kanäle	27=1270nm	1=ABS-Box-Modul	0=250μm	1=1m	O=Keine
		08=8 Kanäle	…	2=Rackmount	1=900μm	2=2m	1=FC/APC
		16=16 Kanäle	47=1470nm	3=LGX-Box	2=2,0mm	S=Spezifizieren	2=FC/UPC
		18=18 Kanäle	49=1490nm	4=Insert-Box	3=3,0mm		3=SCI/APC
		N=N Kanäle	…	5=Spezifizieren			4=SC/UPC
			61=1610nm				5=LC/APC
							6=LC/UPC
							7=ST
						s=Spezifizieren
