Beschreibung des Produkts:

DieMPO-MPO 12F-Faser-Patch-Schnurist eine leistungsstarke, hochdichte Glasfaserlösung für moderne Rechenzentrumumgebungen.geringer Einsatzverlust, und hohe Rückgabeverluste für eine zuverlässige Datenübertragung.

Wesentliche Merkmale:

• Typ des Steckers: MPO an beiden Enden, gemäß IEC 61754-7.
• Faserzahl: 12 Fasern; auch in 24, 48, 72, 96 und 144 Fasern erhältlich
• Kabelwäsche: robuste 3,0 mm LSZH, die Sicherheit und Umweltsicherheit gewährleistet.
• Polnische Optionen:
  • Single Mode (SM) APC: ≤ 0,35 dB (Super-Low Loss), Rücklaufverlust ≥ 60 dB.
  • Multi-Mode (MM) PC: Einfügungsverlust ≤ 0,6 dB, Rückkehrverlust ≥ 35 dB.
• Haltbarkeit: Hält bis zu 200 Paarungen mit minimalen Leistungsänderungen aus.
• Betriebstemperatur: -40°C bis +85°C, so dass es für verschiedene Umgebungen geeignet ist.
• Farbcodierte Gehäuse für die einfache Identifizierung von Fasertypen, Polierung und Verbindungsklasse.

Anwendungen:

• Datenzentren: Ideal für Hochdichte-Backbone-Kabel, die 10G, 40G und 100G Ethernet unterstützen (z. B. 40G QSFP+ SR4, 100G QSFP28 SR4).
• Glasfaser-zu-Gebäude (FTTB): zur Verbindung optischer Netze in Gebäuden.
• Verbindungsmöglichkeiten für optische Geräte: Nahtlos integriert sich mit Transceivern, Kassetten und Patch-Panels.

Normen und Konformität:

• Er erfüllt die Normen IEC 61754-7, IEC 61755 und Telcordia GR-1435-CORE.
• Kompatibel mit TIA-568-C strukturierten Verkabelungssystemen.
• Unterstützt IEEE 802.3-Anforderungen für 40G und 100G Ethernet.

Warum MPO-MPO-Pflasterkabel?

• Vereinfachte Bereitstellung mit Massenvernichtungsanschlüssen.
• Wirtschaftlich für Hochdichteanlagen mit Skalierbarkeit.
• Schnelle Anpassungsfähigkeit an Änderungen der Steckverbinder-Typen über modulare Kassetten.

Benennungsregeln und Bestellbestätigungsinformationen:

Drücken Sie Pull Tab für Senko MPO

MPO-MPO 12F Fiber Patch Cord Zeichnung.

Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten

1Polarität Eine Verbindung

Polarität A MPO-Kabel verwenden ein Schlüssel-auf-Schlüssel-nach unten-Design.
Wenn wir also ein MTP-Kabel mit Polarität A für die Verbindung verwenden, dann ist es nicht möglich, dass wir die Polarität des Kabels ändern, wenn wir das Kabel mit Polarität A verwenden.Wir müssen A-B-Duplex-Pflasterkabel an einem Ende und A-A-Duplex-Pflasterkabel am anderen Ende verwenden. Da in dieser Verbindung, Rx1 muss mit Tx1 verbinden. Wenn wir nicht A-A Duplex-Patch-Kabel verwenden, nach dem Designprinzip der Polarität A MTP-Kabel, Faser 1 kann auf Faser 1 übertragen,Das heißt, Rx1 kann an Rx1 übertragen, was zu Fehlern führen kann.

2Polarität B Verbindung.

Polarität B-MTP-Kabel verwenden ein Key-up-Key-up-Design. Daher entspricht die Position 1 eines Steckers der Position 12 eines anderen Steckers.wenn wir polarität B MTP-Kabel für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden. Da das Schlüssel-zu-Schlüssel-Design hilft, die Polarität umzukehren, wodurch Faser 1 auf Faser 12 überträgt, dass die Rx1 auf Tx1 überträgt.

3Polarität C Verbindung.

Wie die Polarität A MPO Kabel, Polarität C MPO Kabel verwenden auch eine Schlüssel nach oben, Schlüssel nach unten Design.die die Position 1 eines Steckers entspricht der Position 2 von
Wie in der Abbildung unten gezeigt, wenn wir ein MTP-Kabel mit Polarität C für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden.Da das Kreuzfaser-Design hilft, die Polarität umzukehren, was die Faser 1 an die Faser 2 übertragen lässt, das heißt die Rx1 an die Tx1 überträgt.

Anmerkung:Der Polaritätstyp ist in den folgenden Namensregeln zu finden: Polarität A; Polarität B; Polarität C

Das heiße MPO-Fiber-Patch-Cord von Zion Communication

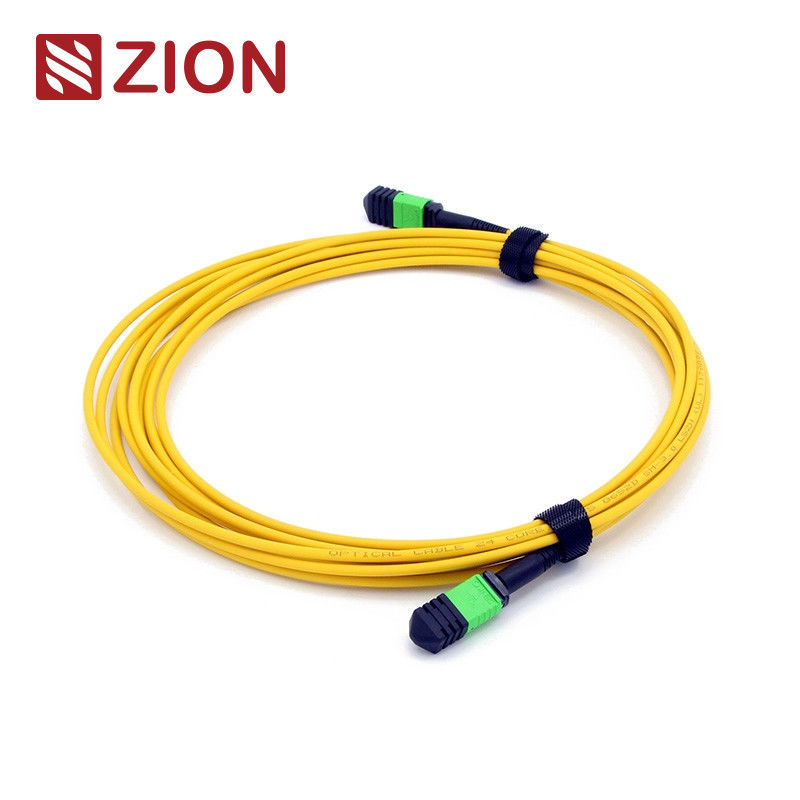

• 7236001: MPO weiblich zu MPO weiblich SM 3,0 mm LSZH 12 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Hochleistungs 12-Fiber MPO Weibliches Patchkabel für Single-Mode-Anwendungen. Mit einer 3,0mm LSZH-Jacke ist dieses Patchkabel ideal für Hochdichte-Rechenzentrum-Umgebungen geeignet und unterstützt 10G, 40G,und 100G Ethernet-Verbindungen.

• 7236002: MPO weiblich zu MPO weiblich SM 3,0 mm LSZH 24 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Dieses 24-Fiber MPO Female Patch Cord ist für Single-Mode-Netzwerke konzipiert, die eine hohe Datenübertragung in einer kompakten Form benötigen.Es unterstützt bis zu 100 Gbps Ethernet.

• 7236003: MPO Weiblich zu MPO Weiblich OM3 3,0 mm LSZH 12 Faser-Optische Patch Cord

Beschreibung des Produkts:
Ein 12-Faser MPO Multimode Patch Kabel für OM3-Netzwerke. Mit einer 3,0mm LSZH-Jacke gewährleistet es eine optimale Leistung für 40G/100G Ethernet in Rechenzentren und Unternehmensnetzwerken.

• 7236004: MPO weiblich zu MPO weiblich OM3 3,0 mm LSZH 24 Faser-Optische Patch Cord

Beschreibung des Produkts:
Dieses 24-Fiber MPO Female OM3-Patchkabel bietet eine hohe Dichte an Konnektivität mit zuverlässiger Leistung für Multimode-Netzwerke.

• 7236005: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 12 Faser-Optische Patch Cord

Beschreibung des Produkts:
Erleben Sie mit diesem 12-Faser MPO Female OM4-Patchkabel eine Verbindung mit geringen Verlusten und hoher Dichte. Es ist für moderne Rechenzentren entwickelt und bietet hervorragende Leistung für 40G/100G Ethernet-Verbindungen.

• 7236006: MPO Weiblich zu MPO Weiblich OM4 3,0 mm LSZH 24 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Dieses 24-Fiber-OM4-Patchkabel ist für Hochgeschwindigkeits- und Dichteanwendungen entwickelt worden.

• 7236007: MTP weiblich zu MTP weiblich SM 3,0 mm LSZH 12 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Ein 12-Faser-MTP-Frauen-Ein-Modus-Pflasterkabel mit einer 3,0mm LSZH-Jacke. Dieses Produkt unterstützt skalierbare Hochgeschwindigkeitsverbindungen für Rechenzentren und Backbone-Kabel.

• 7236008: MTP weiblich zu MTP weiblich SM 3,0 mm LSZH 24 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Dieses 24-Fiber MTP Female Patch Cord eignet sich ideal für Single-Mode-Anwendungen, bei denen in Rechenzentren eine hohe Dichte an Verbindungen erforderlich ist, und unterstützt bis zu 100 Gbps Ethernet.

• 7236009: MTP weiblich zu MTP weiblich OM3 3,0mm LSZH 12 Faser-Fiber-Optik-Pflaster-Schnur

Beschreibung des Produkts:
Ein zuverlässiges 12-Faser-MTP-Frauen-OM3-Pflasterkabel für Multimodeanwendungen, das in kompakten Konfigurationen eine Leistung mit geringem Verlust für Hochgeschwindigkeitsnetze bietet.

• 7236010: MTP weiblich auf MTP weiblich OM3 3,0 mm LSZH 24 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Dieses 24-Fiber-MTP-Frauen-OM3-Patchkabel unterstützt hochdichte Multimode-Anwendungen und bietet eine außergewöhnliche Leistung für 40G und 100G Ethernet in Rechenzentren.

• 7236011: MTP weiblich zu MTP weiblich OM4 3,0mm LSZH 12 Faser-Fiber-Optik-Patch-Schnur

Beschreibung des Produkts:
Für ultraschnelle Multimode-Netzwerke bietet dieses 12-Faser-MTP-Frauen-OM4-Pflasterkabel eine hohe Dichte und geringe Verlustverbindung mit einer langlebigen LSZH-Jacke.

• 7236012: MTP weiblich zu MTP weiblich OM4 3,0 mm LSZH 24 Fasern Glasfaser Patch Cord

Beschreibung des Produkts:
Ein 24-Faser-MTP-Frauen-OM4-Pflasterkabel, optimiert für Multimode-Anwendungen und gewährleistet eine hervorragende Leistung und Zuverlässigkeit in Dichteumgebungen.

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

OEM/ODM-Service für Sie

• Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
• OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
• Ein anderes Qualitätsniveau.
