Haltbarkeit: | <0,3 dB typische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
---|---|---|---|
Dehnfestigkeit: | >70 N | Einsteckzeiten: | ≤ 500 |
Betriebstemperatur (℃): | -40 bis + 85 °C |
Zion Code | Zion Description | |||||||||||||||||||||||||||||||||||||||||||

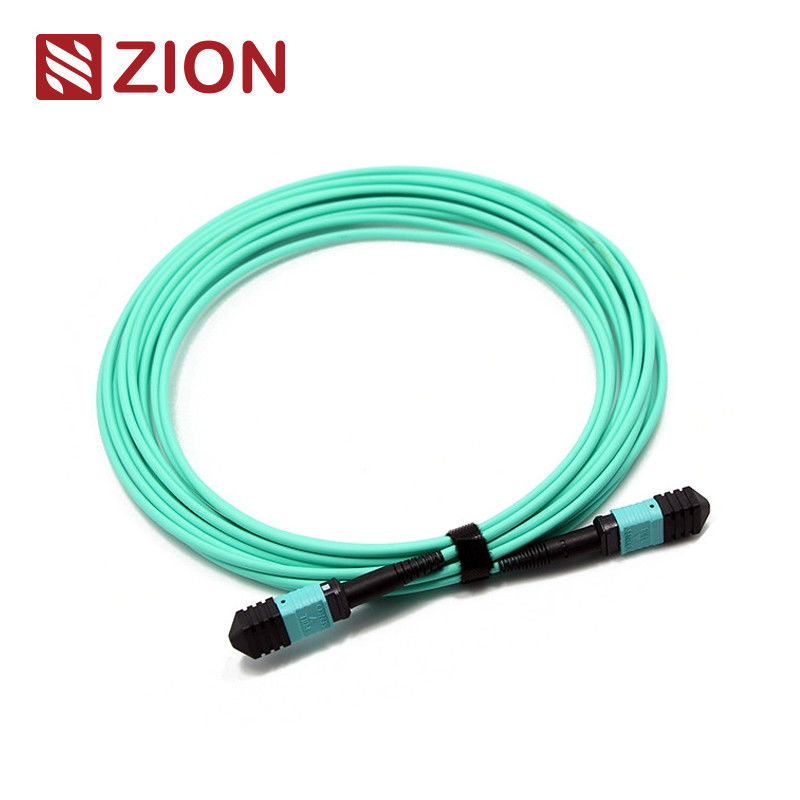

ZCM1127HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 12 zu den Faser-MPO | |||||||||||||||||||||||||||||||||||||||||||
|
Der Industriestandard der Verbindungsstücke:
Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
MPO Singlemode | Iec 61754-7 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MPO) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MPO) |
||||||
MPO in mehreren Betriebsarten | Iec 61754-7 |
PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MPO) |
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
10G Faser-Kanal konform | ||||||||
40G und 100G IEEE 802,3 |
Optische Spezifikationen:
Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
nsertion Verlust (MPO) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Rückflussdämpfung (MPO) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Haltbarkeit | <0> | |||||||
Austauschbarkeit | ≤0.2dB | |||||||
Dehnfestigkeit | >70N | |||||||
Einsteckzeiten | ≤500 | |||||||
Betriebstemperatur (℃) | ·- 40 zu + 85°C |
Eigenschaften: | ||||||||
niedrige Einfügungsdämpfung, Verlust der hohen Rendite | ||||||||
M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 4,8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen | ||||||||
wirtschaftliche Lösung für Massebeendigung der Faser | ||||||||
bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen | ||||||||
Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen | ||||||||
farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden | ||||||||
gut in der Wiederholbarkeit und in der Austauschbarkeit |
Anwendung: | ||||||||||||||||||||||||||||||||||||||||||||
|
Benennung von Rules&Order-Bestätigungs-Informationen:
Gegentakt-Tab For Senko MPO
MPO-MPO 12F Faser-Verbindungskabelzeichnung.
Gesamtlänge (L) (m) | Länge der Toleranz (cm) | |||||||
0+5/-0 |
| |||||||
1+10/-0 |
| |||||||
10+15/-0 |
| |||||||
40‚+0,5% x L/-0 |
|
Drei die Verbindungs-Methoden-Hilfe halten die rechte MTP-/MPOpolarität
1. Polarität eine Verbindung
Polarität ein MPO-Kabel brauchen einen Schlüssel auf, Schlüssel hinunter Entwurf. Deshalb wie in der Zahl gezeigt unten, die Position 1 von einer Verbindungsstück ist entsprechend der Position 1 eines anderen Verbindungsstücks. Es gibt keinen Polaritätsleichten schlag. Deshalb wenn wir Polarität ein MTP-Kabel für Verbindung verwenden, müssen wir A-Bduplex-Fleckenkabel auf den Duplexfleckenkabeln mit einen Enden und A-Aam anderen Ende benutzen. Seit dem in dieser Verbindung, muss Rx1 an Tx1 anschließen. Wenn wir A-Aduplexfleckenkabel, nicht entsprechend dem Gestaltungsprinzip der Polarität benutzen, überträgt möglicherweise ein MTP-Kabel, Faser 1 Faser 1, das heißt überträgt möglicherweise Rx1 Rx1, das möglicherweise Fehler verursacht. |
2. Verbindung der Polarität B
Kabel der Polarität B MTP brauchen einen Schlüssel auf, Schlüssel herauf Entwurf. Deshalb wie in der Zahl gezeigt unten, ist die Position 1 von einem Verbindungsstück entsprechend der Position 12 eines anderen Verbindungsstücks. Deshalb wenn wir Kabel der Polarität B MTP für Verbindung benutzen, sollten wir Kabel eines A-Bduplex-Fleckens an beiden Enden benutzen. Seit dem Schlüssel bis zum Schlüssel herauf Entwurfshilfe, die Polarität übertragen leicht zu schlagen, die Faser 1 macht, Faser 12, das ist das Rx1 überträgt Tx1. |
3. Verbindung der Polarität C
Wie die Polarität brauchen ein MPO-Kabel, Kabel der Polarität C MPO auch einen Schlüssel auf, Schlüssel hinunter Entwurf. Jedoch innen im Kabel, gibt es einen Faserkreuzentwurf, dem die Position 1 von einem Verbindungsstück ist entsprechend der Position 2 von macht ein anderes Verbindungsstück. Wie in der Zahl gezeigt unten, wenn wir Kabel der Polarität C MTP für Verbindung benutzen, sollten wir Kabel eines A-Bduplex-Fleckens an beiden Enden benutzen. Seit der Querfaserentwurfshilfe, die Polarität übertragen leicht zu schlagen, die Faser 1 macht, Faser 2, das ist das Rx1 überträgt Tx1. |
Anmerkung: Die Polaritätsart ist in der folgenden Benennungsregelpolarität A; Polarität B; Polarität C
Zion Communications heißes STAMM-KABEL
Zion Code | Zion Description | |||||||
7236001 | ZCM1122HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236002 | ZCM1152HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236003 | ZCM1127HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236004 | ZCM1157HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236005 | ZCM1128HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 12 zu den Faser-MPO | ||||||
7236006 | ZCM1158HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 24 zu den Faser-MPO | ||||||
7236007 | ZCM2122HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236008 | ZCM2152HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MTP | ||||||
7236009 | ZCM2127HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236010 | ZCM2157HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 24 zu den Faser-MTP | ||||||
7236011 | ZCM2128HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 12 zu den Faser-MTP | ||||||
7236012 | ZCM2158HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 24 zu den Faser-MTP |
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
3. Unterschiedliches Qualität Niveau. |
