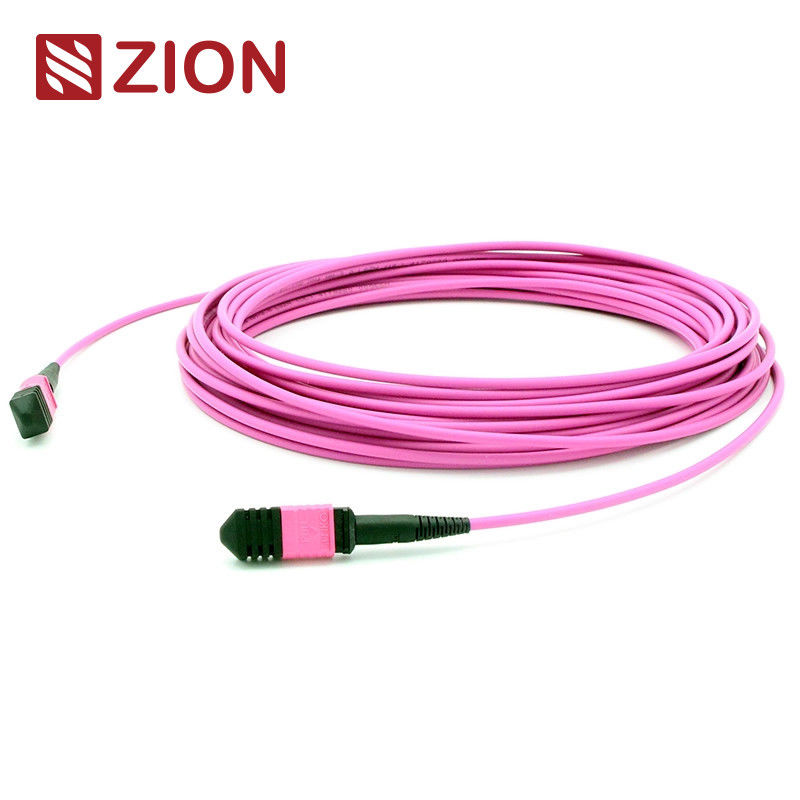

MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
Zion Code: ZCM1128HMA1X
Beschreibung:
MPO weiblich zu MPO weiblich OM4 3,0 mm LSZH 12 Faser-Pflaster-Schnur
Übersicht
Der MPO-Anschluss (Multi-Fiber Push On) ist ein hochdichtes, mehrkernfähiges Glasfaseranschluss, das häufig in Anwendungen wie Rechenzentren, Gebäudefaserverbindungen,und interne optische Anschlüsse für Geräte wie optische Transceiver (40G), 100G, QSFP+).
Dieses MPO-Pflasterkabel verfügt über OM4-Multimodefasern, die an beiden Enden mit MPO-Anschlüssen beendet werden und eine zuverlässige, leistungsstarke Verbindung bieten.Es unterstützt bis zu 10G/40G/100G Datenraten und eignet sich ideal für eine schnelle Bereitstellung in Dichteumgebungen.
Normen und Konformität
- Standards:Die in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Anforderungen gelten nicht für die Verwendung von Zellstoffen.
- Anwendungen:IEEE 802.3 (40G, 100G) und 10G Glasfaserkanal konform
Wesentliche Merkmale
- Niedriger Einsatzverlust, hoher Renditeverlust:Gewährleistet zuverlässige und hochwertige Verbindungen.
- Mehrfaserkonnektivität:Erhältlich in 4, 8, 12 und 24 Faserbauten.
- Gewaltiges DesignUnterstützt sowohl runde als auch ovale Kabel.
- Flexibilität:Konzipiert für die Massenlösung und den einfachen Austausch von Patch-Panel-Anschlüssen.
- Farbcodierte Gehäuse:Aquagehäuse für Multimodefasern OM4.
Optische Leistung
- Einsetzungsverlust (MPO):
- Standardverlust: ≤0,6 dB (maximal), ≤0,5 dB (typisch)
- Superniedriger Verlust: ≤0,35 dB (maximal), ≤0,2 dB (typisch)
- Rückkehrverlust:
- ≥ 25 dB für MPO-Anschlüsse
- Haltbarkeit:≤ 0,3 dB Veränderung nach 200 Paarungen
- Betriebstemperatur:-40°C bis +85°C
Anwendungen
- Datenzentren:Hochdichte Kabellösungen für schnellere Einsätze.
- Glasfaser zum Gebäude:Effiziente Rückgratverbindungen.
- Anschlüsse für interne Glasfaserausrüstungen:Verbindungskassetten, Patch-Panels und robuste Ventilatoren.
Benennungsregeln und Bestellbestätigungsinformationen:
Drücken Sie Pull Tab für Senko MPO
MPO-MPO 12F Fiber Patch Cord Zeichnung.
Gesamtlänge ((L) ((m): Toleranzlänge ((cm)
011040
Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten
1Polarität Eine Verbindung
Polarität A MPO-Kabel verwenden ein Schlüssel-auf-Schlüssel-nach unten-Design.
Wenn wir also ein MTP-Kabel mit Polarität A für die Verbindung verwenden, dann ist es nicht möglich, dass wir die Polarität des Kabels ändern, wenn wir das Kabel mit Polarität A verwenden.Wir müssen A-B-Duplex-Pflasterkabel an einem Ende und A-A-Duplex-Pflasterkabel am anderen Ende verwenden. Da in dieser Verbindung, Rx1 muss mit Tx1 verbinden. Wenn wir nicht A-A Duplex-Patch-Kabel verwenden, nach dem Designprinzip der Polarität A MTP-Kabel, Faser 1 kann auf Faser 1 übertragen,Das heißt, Rx1 kann an Rx1 übertragen, was zu Fehlern führen kann.
2Polarität B Verbindung.
Polarität B-MTP-Kabel verwenden ein Key-up-Key-up-Design. Daher entspricht die Position 1 eines Steckers der Position 12 eines anderen Steckers.wenn wir polarität B MTP-Kabel für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden. Da das Schlüssel-zu-Schlüssel-Design hilft, die Polarität umzukehren, wodurch Faser 1 auf Faser 12 überträgt, dass die Rx1 auf Tx1 überträgt.
3Polarität C Verbindung.
Wie die Polarität A MPO Kabel, Polarität C MPO Kabel verwenden auch eine Schlüssel nach oben, Schlüssel nach unten Design.die die Position 1 eines Steckers entspricht der Position 2 von
Wie in der Abbildung unten gezeigt, wenn wir ein MTP-Kabel mit Polarität C für die Verbindung verwenden, sollten wir an beiden Enden ein A-B-Duplex-Patch-Kabel verwenden.Da das Kreuzfaser-Design hilft, die Polarität umzukehren, was die Faser 1 an die Faser 2 übertragen lässt, das heißt die Rx1 an die Tx1 überträgt.
Anmerkung: Der Polaritätstyp ist in den folgenden Namensregeln enthalten: Polarität A;Polarität B;Polarität C
Das heiße Kabel von Zion Communication
- 7236001 ZCM1122HIA1X: MPO Weiblich zu MPO Weiblich SM 3.0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
- 7236002 ZCM1152HIA1X: MPO Weiblich zu MPO Weiblich SM 3,0 mm LSZH 24 Fasern MPO Patch Cord Custom Meter
- 7236003 ZCM1127HLA1X: MPO Weiblich zu MPO Weiblich OM3 3.0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
- 7236004 ZCM1157HLA1X: MPO Weiblich zu MPO Weiblich OM3 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter
- 7236005 ZCM1128HMA1X: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 12 Fasern MPO Patch Cord Custom Meter
- 7236006 ZCM1158HMA1X: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter
- 7236007 ZCM2122HIA1X: MTP Weiblich zu MTP Weiblich SM 3.0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
- 7236008 ZCM2152HIA1X: MTP Weiblich zu MTP Weiblich SM 3,0 mm LSZH 24 Fasern MTP Patch Cord Custom Meter
- 7236009 ZCM2127HLA1X: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
- 7236010 ZCM2157HLA1X: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter
- 7236011 ZCM2128HMA1X: MTP Weiblich zu MTP Weiblich OM4 3.0mm LSZH 12 Fasern MTP Patch Cord Custom Meter
- 7236012 ZCM2158HMA1X: MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter
Verpackung
Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.
Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.
Die Verpackung kann angepasst werden.
OEM/ODM-Service für Sie
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
- Ein anderes Qualitätsniveau.
