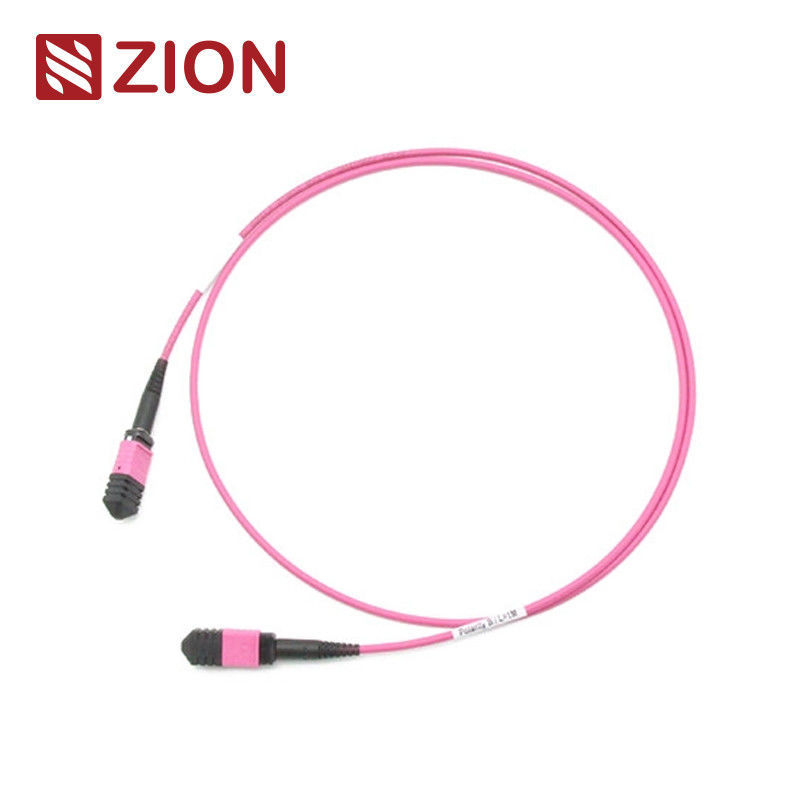

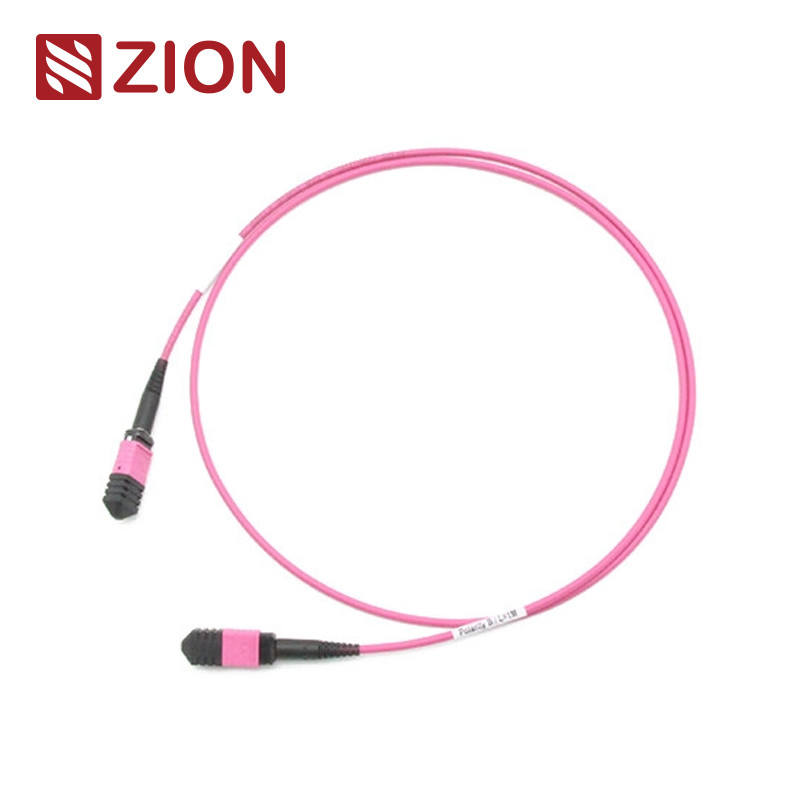

MPO Weiblich zu MPO Weiblich OM4 3,0 mm LSZH 24 Fasern MPO Patch Cord Custom Meter
Zion Code und Beschreibung
Zion-Code:ZCM1158HMA1X
Zion Beschreibung:MPO Weiblich zu MPO Weiblich OM4 3,0 mm LSZH 24 Fasern MPO Patch Cord Custom Meter
Der MPO-Anschluss ist eine Art Faseranschluss.Das MPO-Faservoranschlusssystem mit hoher Dichte wird derzeit hauptsächlich in den Anwendungen von Hochdichteumgebungen von Rechenzentren eingesetzt, die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.
MPO-Anschlussarten werden nach den Vorschriften der IEC 61754-7 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).
MPO-MPO 3.0mm LSZH Fiber Patch Cord. MPO Fiber Patch Cord wird mit MPO-Anschluss an beiden Enden beendet. MPO Fiber Patch Cord verbindet MPO-Module als dauerhafte Verbindung.Die MPO Fiber Patch Cord sind mit 12, 24, 48,6072,96,144fibers. Unterstützen Geschwindigkeiten von bis zu 10/40/100Gbps für Rechenzentrumslösungen. Sie werden typischerweise zur Vernetzung von Kassetten, Panels oder robusten MPO-Fan-Outs verwendet,und den schnellen Einsatz von Hochdichte-Backbone-Kabeln in Rechenzentren und anderen Hochfaserumgebungen zu erleichternAußerdem bietet MPO auch viel Flexibilität und Bequemlichkeit, sobald Sie den Steckerstil in den Patch-Panels ändern müssen.Installieren Sie nur eine neue Kassette mit dem neuen Stecker-Stil auf der Querverbindung Seite der Patch-Panel.
Das 12F MPO-MPO Fiber Patch Cord ist für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4 optische Direktverbindungen und Hochdichte-Rechenzentren konzipiert.
Verbindungen Industriestandard
MPO-Referenz für den einzelnen Modus:IEC 61754-7
Einzelheiten zum MPO-Einzelmodus-Haus:SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust-MPO)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (Super Low Loss MPO)
MPO Multimode-Referenz:IEC 61754-7
Details zum MPO Multimode-Gehäuse:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MPO)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Stiefel (Standardverlust MPO)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Optische Spezifikationen
Optische Spezifikationen für MPO-LC-Gelenkkabel
Einzelmodus (SM) - APC 8-Grad poliert
Multimode (MM) - PC Flachpolnisch
Allgemeine Angaben
- Haltbarkeit: < 0,3 dB typische Veränderung nach 200 Paarungen
- Austauschbarkeit: ≤ 0,2 dB
- Zugfestigkeit: > 70 N
- Plug-in Zeiten: ≤ 500
- Betriebstemperatur: -40°C bis +85°C
Eigenschaften
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Anwendung
Alle MPO-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.
- Die Datencenter-Anwendung mit hoher Dichte
- Die Glasfaser zum Gebäude
- Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.
Benennungsregeln und Bestellbestätigungsinformationen:
Drücken Sie Pull Tab für Senko MPO
MPO-MPO 12F Fiber Patch Cord Zeichnung.
| Gesamtlänge (L) (m) |
Längen der Toleranz ((cm) |
0
| +5/-0 |
|
1
| +10/-0 |
|
10
| +15/-0 |
|
40
| ¢ + 0,5% x L/-0 |
|
Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten
Basis-24 Polaritätslösung
Um der gestiegenen Nachfrage nach höherer Bandbreite gerecht zu werden, wird ein 24-faseriges MTP/MPO-Kabel eingeführt, um die Migration zu einem 100G-Netzwerk zu erleichtern.Es verdoppelt die Dichte der 12-faser-Kabel in der gleichen FußabdruckDie polaritätssicherung der base-24 MTP/MPO-Verkabelung ist jedoch komplizierter.Die OMC empfiehlt das MTP/MPO-Stammkabel Typ A (Key-up-to-Key-down). Mit unserem Typ A und Typ AF-Kassette, keine Notwendigkeit für A-zu-A Patch-Kabel mehr.
Das heiße Kabel von Zion Communication
- 7236001 ZCM1122HIA1X: MPO Weiblich zu MPO Weiblich SM 3.0mm LSZH 12 Fasern MPO Patch Cord Custom Meter.
- 7236002 ZCM1152HIA1X: MPO Weiblich zu MPO Weiblich SM 3.0mm LSZH 24 Fasern MPO Patch Cord Custom Meter.
- 7236003 ZCM1127HLA1X: MPO Weiblich zu MPO Weiblich OM3 3.0mm LSZH 12 Fasern MPO Patch Cord Custom Meter.
- 7236004 ZCM1157HLA1X: MPO Weiblich zu MPO Weiblich OM3 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter.
- 7236005 ZCM1128HMA1X: MPO Weiblich zu MPO Weiblich OM4 3,0 mm LSZH 12 Fasern MPO Patch Cord Custom Meter.
- 7236006 ZCM1158HMA1X: MPO Weiblich zu MPO Weiblich OM4 3,0mm LSZH 24 Fasern MPO Patch Cord Custom Meter.
- 7236007 ZCM2122HIA1X: MTP Weiblich zu MTP Weiblich SM 3.0mm LSZH 12 Fasern MTP Patch Cord Custom Meter.
- 7236008 ZCM2152HIA1X: MTP Weiblich zu MTP Weiblich SM 3.0mm LSZH 24 Fasern MTP Patch Cord Custom Meter.
- 7236009 ZCM2127HLA1X: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter.
- 7236010 ZCM2157HLA1X: MTP Weiblich zu MTP Weiblich OM3 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter.
- 7236011 ZCM2128HMA1X: MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 12 Fasern MTP Patch Cord Custom Meter.
- 7236012 ZCM2158HMA1X: MTP Weiblich zu MTP Weiblich OM4 3,0mm LSZH 24 Fasern MTP Patch Cord Custom Meter.
Verpackung
Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.
Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.
Die Verpackung kann angepasst werden.
OEM/ODM-Service für Sie
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
- Ein anderes Qualitätsniveau.
