| Herkunftsort: | China |
|---|---|
| Markenname: | HELLOSIGNAL® OR OEM |
| Min Bestellmenge: | 50 STÜCK |
| Verpackung Informationen: | 10 Stück / Plastiktüte |
| Lieferzeit: | Normalerweise 25 Tage nach Erhalt der Anzahlung. |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | keine Begrenzung |
| Haltbarkeit: | <0,3 dB typische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
|---|---|---|---|
| Dehnfestigkeit: | >70 N | Einsteckzeiten: | >600 |
| Betriebstemperatur (℃）: | -40 bis + 85 °C | ||
| Markieren: | MTP-Patchkabel Singlemode 3,0 mm |
||

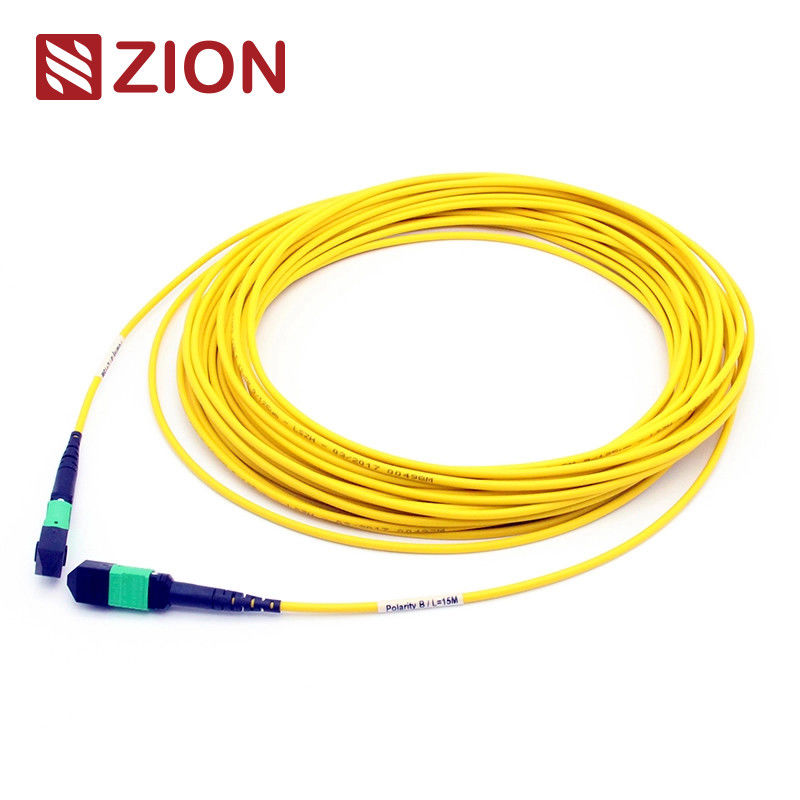

12F MPO (MTP) - Faser-Verbindungskabel MPO (MTP) ist für 40G QSFP+ SR4 bestimmt
40G QSFP+ CSR4 und Direktanschlüsse Optik 100G QSFP28 SR4 und Rechenzentrum mit hoher Dichte
| Zion Code | Zion Description | |||||||
| ZCM2152HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MTP | |||||||
| Das MTP-Verbindungsstück ist eine Art Faserverbindungsstück. MTP (aus verschiedenen Fasernstoß an) ist eine mehradrige Faserverbindungsstückart. Die Faser MTP mit hoher Dichte vor - Verbindungssystem wird z.Z. hauptsächlich in der Anwendung von Umwelt mit hoher Dichte von Rechenzentren, in der Anwendung der Glasfaser zum Gebäude und in den internen Verbindungsanwendungen innerhalb der optischen Transceiverausrüstung wie des optischen Gerätes, 40G, 100G, QSFP+ benutzt. | ||||||||
| MTP-Verbindungsstückarten werden entsprechend den Regelungen Iecs 61754-7 unterschieden: Kernzahlen (Reihenzahl), männlicher Kopf (Mann, Frau), Polarität (PC oder APC). | ||||||||
| MTP-MTP 3.0mm LSZH Faser-Verbindungskabel. MTP-Faser-Verbindungskabelkabel wird mit MTP-Verbindungsstück an beiden Enden beendet. MTP-Faser-Verbindungskabel schließen MTP-Module zusammen als Permanentlink an. Das Faser-Verbindungskabel sind mit 12, 24, 48,60,72, 96,144fibers verfügbar. Unterstützung beschleunigt zu den 10/40/100Gbps Rechenzentrumlösungen. Sie werden gewöhnlich, um Kassetten, Platten oder ruggedized MTP-Fanheraus untereinander zu verbinden angenommen, und die schnelle Entwicklung Rückgrats zu erleichtern des mit hoher Dichte verkabelnd in den Rechenzentren und in anderer hoher Faserumwelt. Außerdem liefert MTP auch viel Flexibilität und Bequemlichkeit, sobald Sie die Verbindungsstückart in den Schalttafeln ändern müssen. Anstatt, das Verbindungsstück auf dem Kabelstamm zu ändern, eine neue Kassette mit der neuen Verbindungsstückart auf die Crossconnectseite der Schalttafel gerade installierend. | ||||||||
| Das Faser-Verbindungskabel 12F MTP-MTP ist für 40G QSFP+ SR4, 40G QSFP+ CSR4 und Direktanschlüsse Optik 100G QSFP28 SR4 und Rechenzentrum mit hoher Dichte bestimmt. | ||||||||
Der Industriestandard der Verbindungsstücke:
| Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
| MTP Singlemode | EIA/TIA-604-5 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MTP) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MTP) |
||||||
| MTP in mehreren Betriebsarten | EIA/TIA-604-5 | PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MTP) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MTP) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MTP) |
||||||
| trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
| 10G Faser-Kanal konform | ||||||||
| 40G und 100G IEEE 802,3 |
Optische Spezifikationen:
| Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
| nsertion Verlust (MTP) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
| Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
| Rückflussdämpfung (MTP) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
| Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
| Haltbarkeit | <0> | |||||||
| Austauschbarkeit | ≤0.2dB | |||||||
| Dehnfestigkeit | >70N | |||||||
| Einsteckzeiten | >600 | |||||||
| Betriebstemperatur (℃) | ·- 40 zu + 85°C | |||||||
| Eigenschaften: | ||||||||
| niedrige Einfügungsdämpfung, Verlust der hohen Rendite | ||||||||
| M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 4,8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen | ||||||||
| wirtschaftliche Lösung für Massebeendigung der Faser | ||||||||
| bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen | ||||||||
| Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen | ||||||||
| farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden | ||||||||
| gut in der Wiederholbarkeit und in der Austauschbarkeit |
| Anwendung: | ||||||||
| Alle MTP-Verbindungsstücke OMCS sind von Senko/Nissin/Sumitomo. MTP-Verbindungskabel ist eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist. | ||||||||
| die Data Center-Anwendung mit hoher dichter Gradumwelt | ||||||||
| die Glasfaser zum Gebäude | ||||||||
| die interne Verbindungsstückanwendung in der Faserausrüstung. |
Benennung von Rules&Order-Bestätigungs-Informationen:
Gegentakt-Tab For Senko MTP
MTP-MTP 24F Stamm-Kabelzeichnung.
| Gesamtlänge (L) (m) | Länge der Toleranz (cm) | |||||||
0| +5/-0 |
| |||||||
1| +10/-0 |
| |||||||
10| +15/-0 |
| |||||||
40| ‚+0,5% x L/-0 |
| |||||||
Drei die Verbindungs-Methoden-Hilfe halten die rechte MTP-/MTPpolarität
Lösung der Polaritäts-Base-24
| Um die erhöhte Nachfrage nach höherer Bandbreite einzuholen, wird 24 Kabel der Faser MTP/MPO eingeführt um Migration zum Netz 100G zu erleichtern. Es verdoppelt die Dichte von 12, welche die Faser, die im gleichen Abdruck verkabelt, der die Faseranzahl verringert, weniger Kabelbahn zulässt und das Verbessern des Luftstromes. Die Polaritätswartung von base-24 MTP/MPO, das verkabelt ist jedoch schwieriger. OMC empfiehlt die Art Stammkabel A (Schlüssel-oben zum Schlüssel-unten) MTP/MPO. Mit unserer Art Aand-Art AF-Kassette, kein Bedarf Ein--EIn zu am Fleckenkabel mehr. Die Zusammenhangmethode wird im folgenden Bild veranschaulicht |
Zion Communications heißes STAMM-KABEL
| Zion Code | Zion Description | |||||||
| 7236001 | ZCM1122HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MPO | ||||||
| 7236002 | ZCM1152HIA1X | MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MPO | ||||||
| 7236003 | ZCM1127HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 12 zu den Faser-MPO | ||||||
| 7236004 | ZCM1157HLA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM3 3.0mm LSZH 24 zu den Faser-MPO | ||||||
| 7236005 | ZCM1128HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 12 zu den Faser-MPO | ||||||
| 7236006 | ZCM1158HMA1X | MPO-Frau Verbindungskabel-kundenspezifischen Metern MPO weibliches OM4 3.0mm LSZH 24 zu den Faser-MPO | ||||||
| 7236007 | ZCM2122HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MTP | ||||||
| 7236008 | ZCM2152HIA1X | MTP-Frau MTP weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 24 zu den Faser-MTP | ||||||
| 7236009 | ZCM2127HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 12 zu den Faser-MTP | ||||||
| 7236010 | ZCM2157HLA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM3 3.0mm LSZH 24 zu den Faser-MTP | ||||||
| 7236011 | ZCM2128HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 12 zu den Faser-MTP | ||||||
| 7236012 | ZCM2158HMA1X | MTP-Frau Verbindungskabel-kundenspezifischen Metern MTP weibliches OM4 3.0mm LSZH 24 zu den Faser-MTP | ||||||
Verpacken
| Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
| 1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
| 2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
| 3. Unterschiedliches Qualität Niveau. |
