| Herkunftsort: | China |
|---|---|
| Markenname: | HELLOSIGNAL® OR OEM |
| Min Bestellmenge: | 50 STÜCK |
| Verpackung Informationen: | 10 Stück / Plastiktüte |
| Lieferzeit: | Normalerweise 25 Tage nach Erhalt der Anzahlung. |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | keine Begrenzung |
| Faserdurchmesser: | 9/125 um | Einfügungsdämpfung: | SM(G657A1)＜1,0dB |
|---|---|---|---|
| Rückflussdämpfung: | SM＞50dB | Insert-Pull-Test: | 500 Mal, IL < 0,5 dB |
| Betriebstemperatur (℃）: | -40℃~ +80℃ |
12F MPO (MTP) - Faser-Verbindungskabel MPO (MTP) ist für 40G QSFP+ SR4 bestimmt
40G QSFP+ CSR4 und Direktanschlüsse Optik 100G QSFP28 SR4 und Rechenzentrum mit hoher Dichte
| Zion Code | Zion Description | |||||||

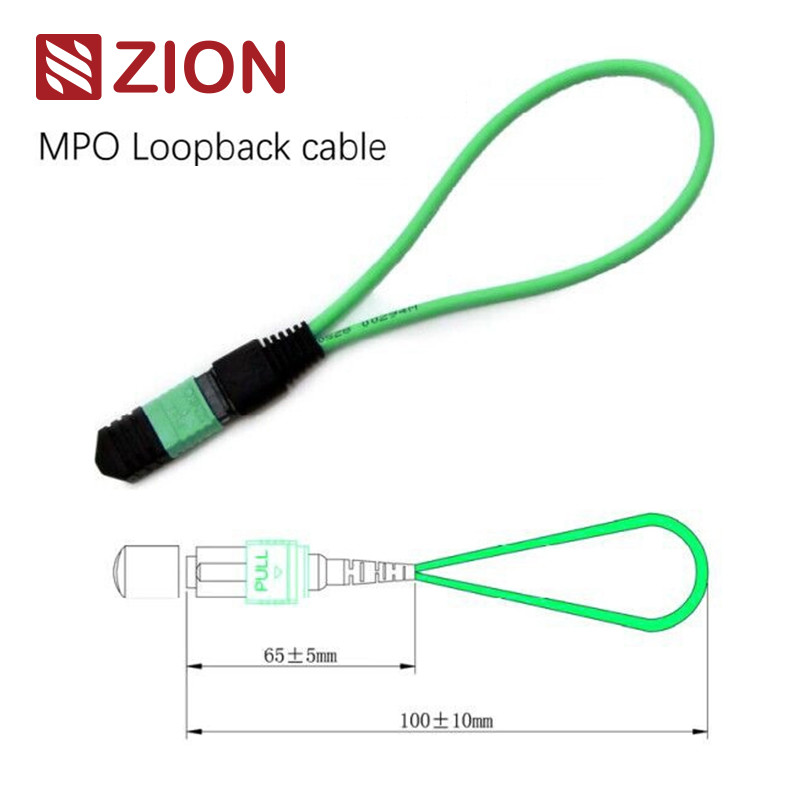

| ZCM1141HXA1 | 24F MPO Inspektions-Faser-Optikloopback-Modul /Cable | |||||||
| Die MPO-Schleife enthält die springende Linie des MPO-Rückseiten-Ringes im LOOPBACK und setzt beide Enden der Faser in ein MPO-Verbindungsstück, um den hellen Weg im gleichen Verbindungsstück zu erzielen. Die Produkteinführungskapazität und die Empfangenempfindlichkeit des Gerätes, besonders in der Kommunikation des Netzes 40/100G, können verschiedene mögliche Phänomene lokalisieren, indem sie Signale zurückbringen, die effektive Prüfung und Bewertung einer einzelnen Komponente oder der Schnittstelle im Fasernetz zu erzielen. | ||||||||
| Es gibt viele Konfigurationen Stromkreises des aus optischen Fasern, die 8 - Kern, 12 - Kern und 24 - das Verbindungsstück des Kernes MPO und einige Faserfaserkonfigurationen, zum sich dem Hafen im Faser-Loopback-Modul test.8F MPO anzupassen erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle kennzeichnen – 40GBASE-SR4/CSR4 QSFP+ unterbringen können Geräte. Faser-Loopback-Modul 12F MPO erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle – 40GBASESR4-Geräte QSFP+ oder 100GBASE-SR4 kennzeichnen. Faser-Loopback-Modul 24F MPO erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle – Geräte 100GBASESR10 CXP/CFP kennzeichnen. | ||||||||
| MPO-Loopbackmodule liefert ein geschlungenes Signal zu prüfen zu übertragen und Funktionen empfangend. Es verwendete allgemein innerhalb der Prüfungsumwelt besonders innerhalb paralleler Optiknetze 40 und 100G. Loopbacks werden aufgebaut, um Positionen der Transceivers (TX) und der Empfänger (RX) von MPO-Transceiverschnittstellen zu verbinden. MPO-Loopbacks können erleichtern und IL-Prüfung von optischen Netzsegmenten, indem es sie an MPO-Stämme/Flecken, zu beschleunigen anschließt führt. | ||||||||
| OMC bietet eine Linie von MPO-Faseroptikloopbackversammlungen für Einbrennung und Prüfung von MPO-Netzkomponenten und -systemen an. Diese MPO-Loopback-Versammlungen sind gewohnt, Übermittlerfähigkeit und Empfängerempfindlichkeit der Netzwerkausrüstung, besonders für Telekommunikation und Datacomanforderungen effektiv zu prüfen. Sie werden in einer kompakten Wohnung für das verfügbare mitste hoher Dichte für diese Anwendungen verpackt. | ||||||||
Der Industriestandard der Verbindungsstücke:
| Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
| MPO Singlemode | Iec 61754-7 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MPO) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MPO) |
||||||
| MPO in mehreren Betriebsarten | Iec 61754-7 | PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MPO) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MPO) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MPO) |
||||||
| trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
| 10G Faser-Kanal konform | ||||||||
| 40G und 100G IEEE 802,3 |
Die Details des Materials
Optische Spezifikationen:
| Einzelteil | Parameter | |||||||
| Faser-Art | Singlemode | |||||||
| Faser-Durchmesser | 9/125um | |||||||
| Einfügungsdämpfung | Inspektion (G657A1) <1.0dB | |||||||
| Rückflussdämpfung | Inspektion >50dB | |||||||
| Einsatz-Zug Test | 500times, IL <0.5dB | |||||||
| Operations-Temperatur | -40℃~ +80℃ | |||||||
Faser-Optikloopback-Prüfung:
| Gewöhnlich ist ein Loopbacktest ein Test, in dem ein Signal von einer Datenendeinrichtung und zurückgeschleift zum Gerät als Weise, zu bestimmen, ob es gut arbeitet oder als Weise, einen defekten Knoten im Netz zu überprüfen geschickt wird. Wie für prüfende das Faseroptikloopback, werden optische Loopbacks verwendet, um die Betriebszuverlässigkeit des Gerätes zu überprüfen. Unter Verwendung Faserdes optikloopbackkabels oder Faserdes optikloopbackmoduls für Datenübertragung, wird das Signal, das durch das Gerät ausgestrahlt wird, von übertragen Ende (Tx) eines Wirkanteils zurück zu empfangen Ende (Rx) der gleichen Komponente geschlungen. |
Anwendung:
| Wenn es um praktische Anwendung geht, Faserwird Optikloopbacktest häufig für die Prüfung von Faseroptiktransceivers eingesetzt. Da Transceiver zwei Häfen für das Empfangen und das Übertragen des Lichtsignals hat, ist es notwendig, die Häfen zu prüfen, um zu sehen, ob sie noch unter Operation sind. So Faserist Optikloopbacktest die bequemste Weise für Transceiverwartung. Der Prüfungsprozeß ist, indem er das Laser-Signal vom Übermittlerhafen zurück zu dem Empfängerhafen verlegt. Dann wird das übertragene Muster mit dem empfangenen Muster verglichen, um sich zu vergewissern, dass sie identisch sind und keinen Fehler haben. | ||||||||
| stellte mit 40G- oder 100G-MPO/MPO Schnittstellentransceivers zusammen | ||||||||
| Loopback-Modul kann für die Prüfung der Getriebefähigkeit und der Empfängerempfindlichkeit der Faseroptiknetzwerkausrüstung benutzt werden. |
Benennung von Rules&Order-Bestätigungs-Informationen:
| Verbindungsstück | Faser-Kanal | |||||||
Polarität (Kanal-Ausrichtung)
Welches, für einen spezifischen Transceiver zu wählen?
| In Betracht der allgemeinen Eigenschaften des Transceivers und des Loopbacks, sollten wir an die Verbindungsstückart, Politurart und Kabelart denken, wenn wir ein Loopback für den Transceiver vorwählen. Die Auswahlhilfe für einige größtenteils benutzte Transceivermodule wird in den folgenden Tabellen zusammengefasst. | ||||||||
| Tabelle 1: Loopbackwahlen für Transceivers 10G SFP+ |
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| Tabelle 2: Loopbackwahlen für Transceivers 40G QSFP+ |
| Modell | Schnittstellenart | Kabel-Art | Entsprochenes Loopback | |||||
| 40GBASE-CSR4 | MTP/MPO (UPC) | MMF | 8/12 Multimodefaser der Faser-MTP/UPC Loopback |
|||||
| 40GBASE-SR4 | MTP/MPO (UPC) | MMF | ||||||
| 40GBASE-PLRL4 | MTP/MPO (APC) | SMF | 8/12 Monomodefaser-Loopback der Faser-MTP/APC | |||||
| 40GBASE-PLR4 | MTP/MPO (APC) | SMF | ||||||
| 40GBASE-LR4 | Lc-Duplex (PC) | SMF | LC-/UPCduplexmonomodefaser Loopback |
|||||
| 40GBASE-LR4L | Lc-Duplex (UPC) | SMF | ||||||
| 40GBASE-ER4 | Lc-Duplex (UPC) | SMF | ||||||
| 40GBASE-LX4 | Lc-Duplex (UPC) | MMF/SMF | LC/UPC Duplexin mehreren Betriebsarten/einzeln | |||||
| Tabelle 3: Loopbackwahlen für Transceivers 100G QSFP28 |
| Modell | Schnittstellenart | Kabel-Art | Entsprochenes Loopback | |||||
| 100GBASE-SR4 | MTP/MPO (UPC) | MMF | 8/12 Multimodefaser der Faser-MTP/UPC Loopback |
|||||
| 100GBASE-PSM4 | MTP/MPO (APC) | SMF | 8/12 Monomodefaser-Loopback der Faser-MTP/APC | |||||
| 100GBASE-LR4 | Lc-Duplex (PC) | SMF | LC-/UPCduplexmonomodefaser Loopback |
|||||
| Tabelle 4: Loopbackwahlen für CFP-Transceivers |
| Modell | Schnittstellenart | Kabel-Art | Entsprochenes Loopback | |||||
| 40GBASE-SR4 CFP | MTP/MPO (UPC) | MMF | 8/12 Multimodefaser der Faser-MTP/UPC Loopback |
|||||
| 40GBASE-LR4 CFP | Sc-Duplex (UPC) | SMF | SC-/UPCduplexmonomodefaser Loopback |
|||||
| 40GBASE-FR CFP | Sc-Duplex (UPC) | SMF | ||||||
| 100GBASE-LR4 CFP | Sc-Duplex (PC/UPC) | SMF | ||||||
| 100GBASE-ER4 CFP | Sc-Duplex (PC/UPC) | SMF | ||||||
| 100GBASE-SR4 CFP | MPO/MTP (UPC) | MMF | 24 Multimodefaser der Faser-MTP/UPC Loopback |
|||||
Schlussfolgerung
| Dieser Posten bespricht spezifische Faserloopbackwahlen für einige allgemein verwendetste Faseroptiktransceivers. Für andere Transceivermodule, die nicht in diesem Posten erwähnt werden, können wir auch können ein passendes Loopback für es wählen, indem wir Details über seine Schnittstellenart-, Körperkontakt- und Kabelart erhalten. |
Zion Communications heißes MPO-Faser-Optikloopback
| Zion Code | Zion Description | |||||||
| 7236013 | ZCM1111HXA1 | 8F MPO Inspektions-Faser-Optikloopback-Modul /Cable | ||||||
| 7236014 | ZCM1121HXA1 | 12F MPO Inspektions-Faser-Optikloopback-Modul/Kabel | ||||||
| 7236015 | ZCM1141HXA1 | 24F MPO Inspektions-Faser-Optikloopback-Modul /Cable | ||||||
| 7236016 | ZCM1116HXA1 | Faser-Optikloopback-Modul /Cable 8F MPO OM3 | ||||||
| 7236017 | ZCM1126HXA1 | Faser-Optikloopback-Modul /Cable 12F MPO OM3 | ||||||
| 7236018 | ZCM1146HXA1 | Faser-Optikloopback-Modul /Cable 24F MPO OM3 | ||||||
| 7236019 | ZCM1117HXA1 | Faser-Optikloopback-Modul /Cable 8F MPO OM4 | ||||||
| 7236020 | ZCM1127HXA1 | Faser-Optikloopback-Modul /Cable 12F MPO OM4 | ||||||
| 7236021 | ZCM1147HXA1 | Faser-Optikloopback-Modul /Cable 24F MPO OM4 | ||||||
| 7236022 | ZCM2111HXA1 | 8F MTP Inspektions-Faser-Optikloopback-Modul /Cable | ||||||
| 7236023 | ZCM2121HXA1 | 12F MTP Inspektions-Faser-Optikloopback-Modul /Cable | ||||||
| 7236024 | ZCM2141HXA1 | 24F MTP Inspektions-Faser-Optikloopback-Modul /Cable | ||||||
| 7236025 | ZCM2116HXA1 | Faser-Optikloopback-Modul /Cable 8F MTP OM3 | ||||||
| 7236026 | ZCM2126HXA1 | Faser-Optikloopback-Modul /Cable 12F MTP OM3 | ||||||
| 7236027 | ZCM2146HXA1 | Faser-Optikloopback-Modul /Cable 24F MTP OM3 | ||||||
| 7236028 | ZCM2117HXA1 | Faser-Optikloopback-Modul /Cable 8F MTP OM4 | ||||||
| 7236029 | ZCM2127HXA1 | Faser-Optikloopback-Modul /Cable 12F MTP OM4 | ||||||
| 7236030 | ZCM2147HXA1 | Faser-Optikloopback-Modul /Cable 24F MTP OM4 | ||||||
Verpacken
| Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
| 1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
| 2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
| 3. Unterschiedliches Qualität Niveau. |
Aller Nichtleiter, angeschwemmtes loses Rohr ADSS Kabel, G.652.D, Polyäthylen (PET) | (An der kriechstromfesten) Hülle
Gel-gefüllt, selbsttragend, Aramid-Garn| KEVLAR
Netze FTTH (Faser zum Haus) sind in viele Bereiche installiert, welche die Innen- und Abschnitte im Freien umfassen und der durchschnittliche Übergang.
24/48/96/144 Kerne IP55 Dichtung/Gleitringdichtung Hitze-Psychiater IP68 PP/PC/PC+ABS zur INLINE-OPTIKspleiß-SCHLIESSUNG
Kerne IP55 des Faser-optische Anschlusskastens 4/8/12/16/24/48/96 zu IP68 ABS/ABS+PC/PP+glassfiber Mini-/Modul PLC-Teiler OPTIKANSCHLUSSKASTEN
FTTX-Projekt, Rechenzentren/Kabelfernsehen (CATV), andere Anwendungen in den optischen Systemen der Faser
Monomode- Sc LC FC ST/APC UPC 0.9/2.0/3.0mm/PVC-/LSZHfaseroptikverbindungskabel in mehreren Betriebsarten/-zöpfe.
MPO-Frau MPO weibliches Verbindungskabel-kundenspezifischen Metern Inspektion 3.0mm LSZH 12 zu den Faser-MPO
Monomode- 1*4/1*8/1*16/1*32/in mehreren Betriebsarten mit Verbindungsstücke FBT/PLC Sc LC FC ST/APC UPC OPTIKteiler
Niedrige Einfügungsdämpfung · Breiter Durchlassbereich · Hohes Kanalisolierung 1.02±0.05 Millimeter HDPE · Hohe Stabilität und Zuverlässigkeit geändertes Polyäthylen · Epoxy-Kleber frei auf Strahlengang HAUSTIER Folie
Schweißende Symmetrie Sc LC FC ST/APC UPC SX/DX/QUAD 0.9/2.0/3.0mm Plastik-/hybrides OPTIK-ADAPTER/COUPLER
der Einfügungsdämpfungs-hohen Rendite DB 1310-1550nm 2/3/5/7/10 Sc LC FC ST/APC UPC niedriger Verlust OPTIKabschwächer
Feld-Versammlung Sc LC FC ST/APC UPC SX/DX 0.9/2.0/3.0mm Vor-Polier-Ferrule/FAST OPTIKflecken-VERBINDUNGSSTÜCK
