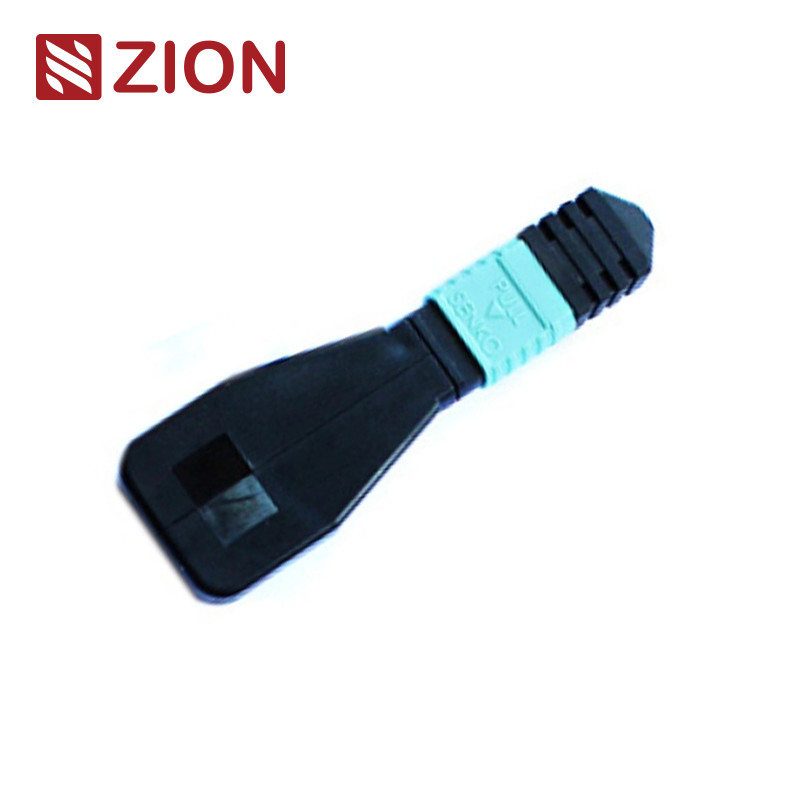

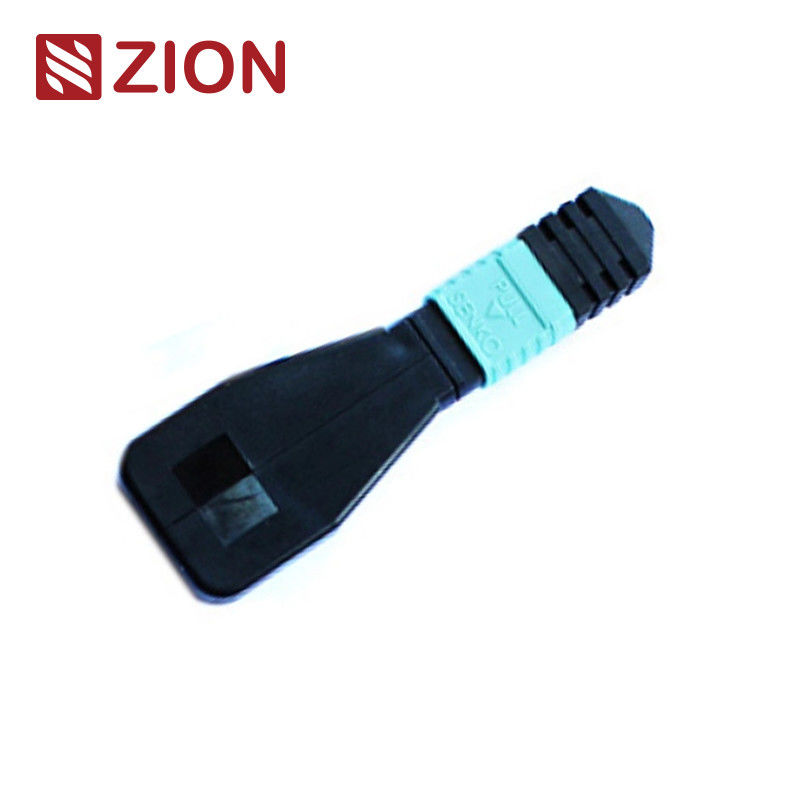

24 Fasern MPO OM3 Glasfaser-Loopback-Modul für 40/100G-Netzwerkprüfung

Hochleistungs-MPO OM3 Glasfaser-Loopback-Modul für Tests und die Überprüfung von Netzwerkgeräten in 40G/100G-Rechenzentrumsumgebungen.

Der MPO-Loopback enthält MPO-Back-Ring-Jumping-Leitungen in der LOOPBACK-Konfiguration, die beide Enden der Faser in einen MPO-Stecker verbinden, um einen vollständigen Lichtpfad innerhalb desselben Steckers zu erzeugen. Dies ermöglicht umfassende Tests der Geräte-Startkapazität und der Empfangsempfindlichkeit, insbesondere in 40/100G-Netzwerkkommunikationen. Durch die Rückgabe von Signalen an die Quelle identifizieren und lokalisieren diese Loopbacks effektiv verschiedene Netzwerkphänomene für gründliche Tests und die Bewertung von Glasfasernetzwerkkomponenten und -schnittstellen.

Erhältlich in mehreren Glasfaserkonfigurationen, um 8-Kern-, 12-Kern- und 24-Kern-MPO-Stecker aufzunehmen und sich an verschiedene Testportanforderungen anzupassen:

MPO-Loopback-Module liefern geschleifte Signale, um Sende- und Empfangsfunktionen zu testen, die häufig in Testumgebungen verwendet werden, insbesondere für parallele Optik-40G- und 100G-Netzwerke. Diese Loopbacks sind so konzipiert, dass sie Transceiver (TX)- und Empfänger (RX)-Positionen von MPO-Transceiver-Schnittstellen verbinden. Sie erleichtern und beschleunigen IL-Tests von optischen Netzwerksegmenten, indem sie mit MPO-Trunks und Patchkabeln verbunden werden.

MPO Singlemode Referenz: IEC 61754-7
MPO Singlemode Gehäusedetails: SM APC: Grüne Stecker+schwarze Manschette (Standard Loss MPO); SM APC: Gelbe Stecker+schwarze Manschette (Super Low Loss MPO)
MPO Multimode Referenz: IEC 61754-7
MPO Multimode Gehäusedetails: OM1&OM2 PC: Beige Stecker+schwarze Manschette (Standard Loss MPO); OM3&OM4 PC: Aqua Stecker+schwarze Manschette (Standard&Super Low Loss MPO); OM3&OM4 PC: Heather Violet Stecker+schwarze Manschette (Standard Loss MPO)

Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Zurückschleifen, um die ordnungsgemäße Funktionalität zu überprüfen und defekte Netzwerkknoten zu beheben. Optische Loopbacks überprüfen speziell die Betriebszuverlässigkeit von Glasfasergeräten, indem sie das vom Sendeende (Tx) emittierte Signal zurück zum Empfangsende (Rx) derselben Komponente schleifen, wobei Glasfaser-Loopback-Kabel oder -Module verwendet werden.

12F MPO-LC/SC/FC/ST Straight Harness Cables sind für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und Hochleistungs-Rechenzentrumsanwendungen konzipiert. Optimiert für 10/40/100G-Hochleistungs-Rechenzentrumsumgebungen, verwenden diese Baugruppen MPO-Steckverbinder von Senko/Nissin/Sumitomo und dienen drei primären Anwendungsbereichen:

Bei der Auswahl eines Loopbacks für bestimmte Transceiver-Module sind Steckertyp, Poliertyp und Kabeltyp-Kompatibilität zu berücksichtigen. Die folgenden Tabellen bieten eine Auswahlhilfe für häufig verwendete Transceiver-Module:

Für Transceiver-Module, die nicht explizit erwähnt werden, kann die geeignete Loopback-Auswahl durch Analyse des Schnittstellentyps, der physischen Kontaktanforderungen und der Kabelspezifikationen ermittelt werden.

Diese Glasfaserkabel werden in einer leicht zu handhabenden, gut geschützten Verpackung verpackt, die von OMC standardmäßig gekennzeichnet und markiert wird. Verfügbare Kartongrößen: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Die Kartonauswahl hängt von der Bestellmenge ab. Kundenspezifische Verpackungsoptionen verfügbar.

Zu den Anpassungsoptionen gehören:
