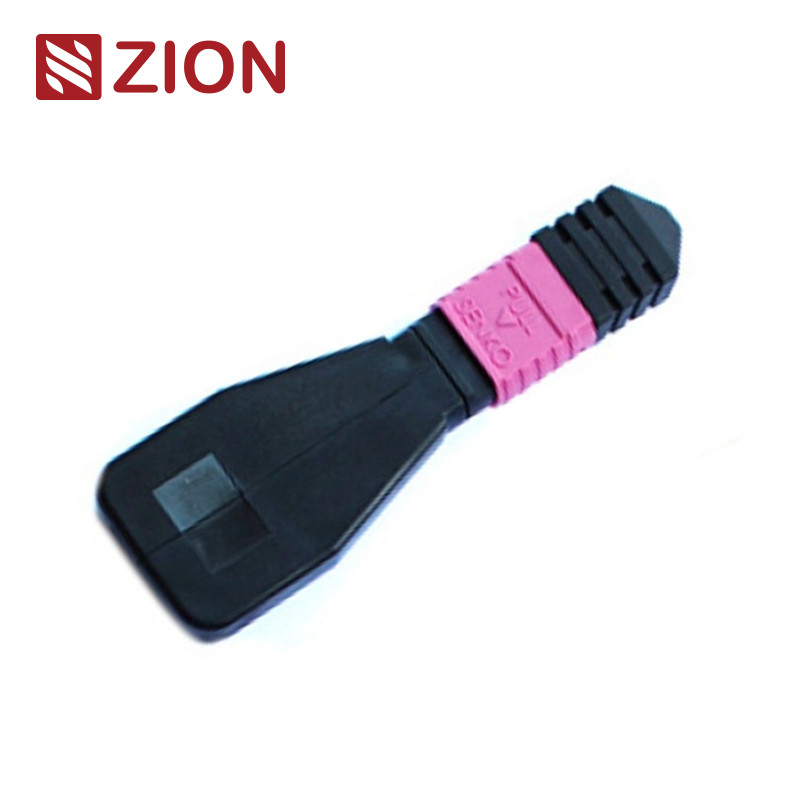

Die MPO-Schleife enthält die springende Linie des MPO-Rückseiten-Ringes im LOOPBACK und setzt beide Enden der Faser in ein MPO-Verbindungsstück, um den hellen Weg im gleichen Verbindungsstück zu erzielen. Die Produkteinführungskapazität und die Empfangenempfindlichkeit des Gerätes, besonders in der Kommunikation des Netzes 40/100G, können verschiedene mögliche Phänomene lokalisieren, indem sie Signale zurückbringen, die effektive Prüfung und Bewertung einer einzelnen Komponente oder der Schnittstelle im Fasernetz zu erzielen.
Es gibt viele Konfigurationen Stromkreises des aus optischen Fasern, die 8 - Kern, 12 - Kern und 24 - das Verbindungsstück des Kernes MPO und einige Faserfaserkonfigurationen, zum sich dem Hafen im Faser-Loopback-Modul test.8F MPO anzupassen erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle kennzeichnen – 40GBASE-SR4/CSR4 QSFP+ unterbringen können Geräte. Faser-Loopback-Modul 12F MPO erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle – 40GBASESR4-Geräte QSFP+ oder 100GBASE-SR4 kennzeichnen. Faser-Loopback-Modul 24F MPO erlaubt Überprüfung und die Prüfung von den Transceivers, die MPO-Schnittstelle – Geräte 100GBASESR10 CXP/CFP kennzeichnen.
MPO-Loopbackmodule liefert ein geschlungenes Signal zu prüfen zu übertragen und Funktionen empfangend. Es verwendete allgemein innerhalb der Prüfungsumwelt besonders innerhalb paralleler Optiknetze 40 und 100G. Loopbacks werden aufgebaut, um Positionen der Transceivers (TX) und der Empfänger (RX) von MPO-Transceiverschnittstellen zu verbinden. MPO-Loopbacks können erleichtern und IL-Prüfung von optischen Netzsegmenten, indem es sie an MPO-Stämme/Flecken, zu beschleunigen anschließt führt.
OMC bietet eine Linie von MPO-Faseroptikloopbackversammlungen für Einbrennung und Prüfung von MPO-Netzkomponenten und -systemen an. Diese MPO-Loopback-Versammlungen sind gewohnt, Übermittlerfähigkeit und Empfängerempfindlichkeit der Netzwerkausrüstung, besonders für Telekommunikation und Datacomanforderungen effektiv zu prüfen. Sie werden in einer kompakten Wohnung für das verfügbare mitste hoher Dichte für diese Anwendungen verpackt.
PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MPO) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MPO) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MPO)
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C
10G Faser-Kanal konform
40G und 100G IEEE 802,3
Die Details des Materials
Optische Spezifikationen:
Einzelteil
Parameter
Faser-Art
In mehreren Betriebsarten
Faser-Durchmesser
50/125um, 62.5/125um
Einfügungsdämpfung
Millimeter <1.0dB
Rückflussdämpfung
Millimeter >25dB
Einsatz-Zug Test
500times, IL <0.5dB
Operations-Temperatur
-40℃~+80℃
Faser-Optikloopback-Prüfung:
Gewöhnlich ist ein Loopbacktest ein Test, in dem ein Signal von einer Datenendeinrichtung und zurückgeschleift zum Gerät als Weise, zu bestimmen, ob es gut arbeitet oder als Weise, einen defekten Knoten im Netz zu überprüfen geschickt wird. Wie für prüfende das Faseroptikloopback, werden optische Loopbacks verwendet, um die Betriebszuverlässigkeit des Gerätes zu überprüfen. Unter Verwendung Faserdes optikloopbackkabels oder Faserdes optikloopbackmoduls für Datenübertragung, wird das Signal, das durch das Gerät ausgestrahlt wird, von übertragen Ende (Tx) eines Wirkanteils zurück zu empfangen Ende (Rx) der gleichen Komponente geschlungen.
Anwendung:
Wenn es um praktische Anwendung geht, Faserwird Optikloopbacktest häufig für die Prüfung von Faseroptiktransceivers eingesetzt. Da Transceiver zwei Häfen für das Empfangen und das Übertragen des Lichtsignals hat, ist es notwendig, die Häfen zu prüfen, um zu sehen, ob sie noch unter Operation sind. So Faserist Optikloopbacktest die bequemste Weise für Transceiverwartung. Der Prüfungsprozeß ist, indem er das Laser-Signal vom Übermittlerhafen zurück zu dem Empfängerhafen verlegt. Dann wird das übertragene Muster mit dem empfangenen Muster verglichen, um sich zu vergewissern, dass sie identisch sind und keinen Fehler haben.
stellte mit 40G- oder 100G-MPO/MPO Schnittstellentransceivers zusammen
Loopback-Modul kann für die Prüfung der Getriebefähigkeit und der Empfängerempfindlichkeit der Faseroptiknetzwerkausrüstung benutzt werden.
Benennung von Rules&Order-Bestätigungs-Informationen:
Verbindungsstück
Faser-Kanal
Polarität (Kanal-Ausrichtung)
Welches, für einen spezifischen Transceiver zu wählen?
In Betracht der allgemeinen Eigenschaften des Transceivers und des Loopbacks, sollten wir an die Verbindungsstückart, Politurart und Kabelart denken, wenn wir ein Loopback für den Transceiver vorwählen. Die Auswahlhilfe für einige größtenteils benutzte Transceivermodule wird in den folgenden Tabellen zusammengefasst.
Tabelle 1: Loopbackwahlen für Transceivers 10G SFP+
Modell
Schnittstellenart
Kabel-Art
Entsprochenes Loopback
10GBASE-USR
Lc-Duplex (PC)
MMF
LC-/UPCduplexmultimodefaser-Loopback
10GBASE-SR
Lc-Duplex (UPC)
MMF
10GBASE-LR
Lc-Duplex (UPC)
MMF
10GBASE-ER
Lc-Duplex (UPC)
SMF
LC-/UPCduplexmonomodefaser Loopback
10GBASE-ZR
Lc-Duplex (PC)
SMF
Tabelle 2: Loopbackwahlen für Transceivers 40G QSFP+
Modell
Schnittstellenart
Kabel-Art
Entsprochenes Loopback
40GBASE-CSR4
MTP/MPO (UPC)
MMF
8/12 Multimodefaser der Faser-MTP/UPC Loopback
40GBASE-SR4
MTP/MPO (UPC)
MMF
40GBASE-PLRL4
MTP/MPO (APC)
SMF
8/12 Monomodefaser-Loopback der Faser-MTP/APC
40GBASE-PLR4
MTP/MPO (APC)
SMF
40GBASE-LR4
Lc-Duplex (PC)
SMF
LC-/UPCduplexmonomodefaser Loopback
40GBASE-LR4L
Lc-Duplex (UPC)
SMF
40GBASE-ER4
Lc-Duplex (UPC)
SMF
40GBASE-LX4
Lc-Duplex (UPC)
MMF/SMF
LC/UPC Duplexin mehreren Betriebsarten/einzeln
Tabelle 3: Loopbackwahlen für Transceivers 100G QSFP28
Modell
Schnittstellenart
Kabel-Art
Entsprochenes Loopback
100GBASE-SR4
MTP/MPO (UPC)
MMF
8/12 Multimodefaser der Faser-MTP/UPC Loopback
100GBASE-PSM4
MTP/MPO (APC)
SMF
8/12 Monomodefaser-Loopback der Faser-MTP/APC
100GBASE-LR4
Lc-Duplex (PC)
SMF
LC-/UPCduplexmonomodefaser Loopback
Tabelle 4: Loopbackwahlen für CFP-Transceivers
Modell
Schnittstellenart
Kabel-Art
Entsprochenes Loopback
40GBASE-SR4 CFP
MTP/MPO (UPC)
MMF
8/12 Multimodefaser der Faser-MTP/UPC Loopback
40GBASE-LR4 CFP
Sc-Duplex (UPC)
SMF
SC-/UPCduplexmonomodefaser Loopback
40GBASE-FR CFP
Sc-Duplex (UPC)
SMF
100GBASE-LR4 CFP
Sc-Duplex (PC/UPC)
SMF
100GBASE-ER4 CFP
Sc-Duplex (PC/UPC)
SMF
100GBASE-SR4 CFP
MPO/MTP (UPC)
MMF
24 Multimodefaser der Faser-MTP/UPC Loopback
Schlussfolgerung
Dieser Posten bespricht spezifische Faserloopbackwahlen für einige allgemein verwendetste Faseroptiktransceivers. Für andere Transceivermodule, die nicht in diesem Posten erwähnt werden, können wir auch können ein passendes Loopback für es wählen, indem wir Details über seine Schnittstellenart-, Körperkontakt- und Kabelart erhalten.
Zion Communications heißes MPO-Faser-Optikloopback
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden.
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels,der Kasten und versenden Kennzeichen
Netze FTTH (Faser zum Haus) sind in viele Bereiche installiert, welche die Innen- und Abschnitte im Freien umfassen und der durchschnittliche Übergang.
Gepasst in eine Standardtrapezfehlerwandplatte oder -Schalttafel, lassend einfache und flexible Installation in einer Vielzahl von Vernetzungsumwelt zu
