8 Fasern MTP OM3 Glasfaser-Loopback-Modul für 40/100G Netzwerktests

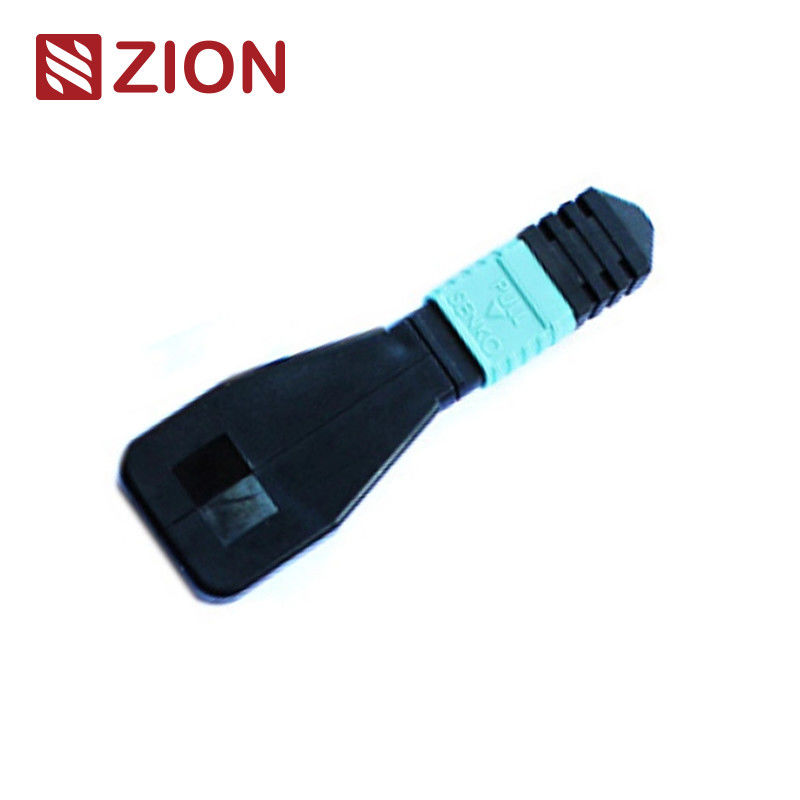

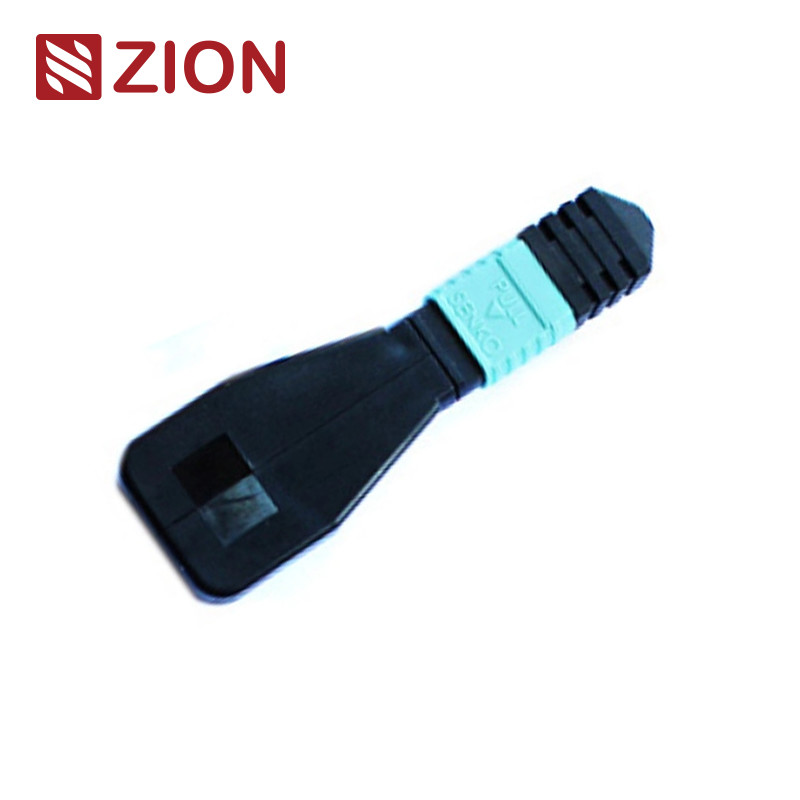

8F MTP OM3 Glasfaser-Loopback-Modul / -Kabel

Der MTP-Loopback enthält MTP-Glasfaser-Jumper, die in einer Loopback-Anordnung konfiguriert sind, wobei beide Enden der Faser in einem MTP-Steckverbinder abgeschlossen sind, um einen optischen Pfad innerhalb desselben Steckverbinders zu erzeugen. Dies ermöglicht das Testen der Geräte-Startkapazität und der Empfängerempfindlichkeit, insbesondere in 40/100G-Netzwerkkommunikationen. Durch die Rückgabe von Signalen an die Quelle können verschiedene potenzielle Probleme identifiziert werden, wodurch effektive Tests und Bewertungen einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzen ermöglicht werden.

Optische Glasfaser-Loopbacks sind in mehreren Konfigurationen erhältlich, um 8-adrige, 12-adrige und 24-adrige MTP-Steckverbinder mit verschiedenen Faseranordnungen für umfassende Porttests zu unterstützen. Das 8F MTP Glasfaser-Loopback-Modul verifiziert und testet Transceiver mit MTP-Schnittstellen, insbesondere 40GBASE-SR4/CSR4 QSFP+-Geräte. Die 12F-Version unterstützt 40GBASE-SR4 QSFP+ oder 100GBASE-SR4-Geräte, während die 24F-Version für 100GBASE-SR10 CXP/CFP-Geräte konzipiert ist.

MTP-Loopback-Module liefern geloopte Signale, um Sende- und Empfangsfunktionen zu testen, die häufig in Testumgebungen verwendet werden, insbesondere in Paralleloptik-40G- und 100G-Netzwerken. Loopbacks verbinden die Transceiver (TX)- und Empfänger (RX)-Positionen von MTP-Transceiver-Schnittstellen. Diese Module erleichtern und beschleunigen die Einfügedämpfungsprüfung (IL) von optischen Netzwerksegmenten, wenn sie an MTP-Trunks und Patchkabel angeschlossen sind.

OMC bietet eine umfassende Palette von MTP-Glasfaser-Loopback-Baugruppen für Burn-in-Tests und die Validierung von MTP-Netzwerkkomponenten und -systemen. Diese Baugruppen testen effektiv die Senderfähigkeit und die Empfängerempfindlichkeit für Telekommunikations- und Datacom-Anforderungen, verpackt in kompakten Gehäusen für maximale Dichte in Anwendungen mit hoher Dichte.

MTP Singlemode Referenz: EIA/TIA-604-5
MTP Singlemode Gehäusedetails:
• SM APC: Grüne Steckverbinder + schwarze Manschette (Standard Loss MTP)
• SM APC: Gelbe Steckverbinder + schwarze Manschette (Super Low Loss MTP)

MTP Multimode Referenz: EIA/TIA-604-5
MTP Multimode Gehäusedetails:
• OM1 & OM2 PC: Beige Steckverbinder + schwarze Manschette (Standard Loss MTP)
• OM3 & OM4 PC: Aqua Steckverbinder + schwarze Manschette (Standard & Super Low Loss MTP)
• OM3 & OM4 PC: Heather Violet Steckverbinder + schwarze Manschette (Standard Loss MTP)

Ein Loopback-Test beinhaltet das Senden eines Signals von einem Kommunikationsgerät und das Zurückschleifen zum selben Gerät, um die ordnungsgemäße Funktionalität zu überprüfen oder defekte Netzwerkknoten zu beheben. Für Glasfaser-Loopback-Tests überprüfen optische Loopbacks die Betriebszuverlässigkeit von Geräten. Mit Glasfaser-Loopback-Kabeln oder -Modulen für die Datenübertragung wird das vom Gerät emittierte Signal vom Sendeport (Tx) zurück zum Empfangsport (Rx) derselben Komponente geschleift.

Glasfaser-Loopback-Tests werden häufig zum Überprüfen von Glasfaser-Transceivern eingesetzt. Da Transceiver separate Ports zum Empfangen und Senden von Lichtsignalen haben, ist das Testen dieser Ports für die Wartung und Fehlerbehebung unerlässlich. Der Testprozess leitet das Lasersignal vom Senderport zurück zum Empfängerport und vergleicht dann das gesendete Muster mit dem empfangenen Muster, um sicherzustellen, dass sie identisch und fehlerfrei sind.

Berücksichtigen Sie bei der Auswahl eines Loopbacks für einen Transceiver den Steckertyp, den Poliertyp und den Kabeltyp. Die Auswahlhilfe für häufig verwendete Transceiver-Module ist in den folgenden Tabellen zusammengefasst.

Dieser Leitfaden bietet spezifische Glasfaser-Loopback-Optionen für häufig verwendete Glasfaser-Transceiver. Für hier nicht genannte Transceiver-Module können geeignete Loopbacks ausgewählt werden, indem ihre Schnittstellentyp-, physischen Kontakt- und Kabeltypanforderungen verstanden werden.

Diese Glasfaserkabel werden standardmäßig in leicht zu handhabenden, gut geschützten Verpackungen mit OMC-Kennzeichnung verpackt. Verfügbare Kartongrößen sind 34×22×15 cm, 44×34×24 cm und 54×39×34 cm. Der verwendete Karton hängt von der bestellten Warenmenge ab. Kundenspezifische Verpackungsoptionen sind verfügbar.
