12 Fasern MTP OM3 Glasfaser-Loopback-Modul für 40/100G Netzwerktests

Zion-Code: ZCM2126HXA1

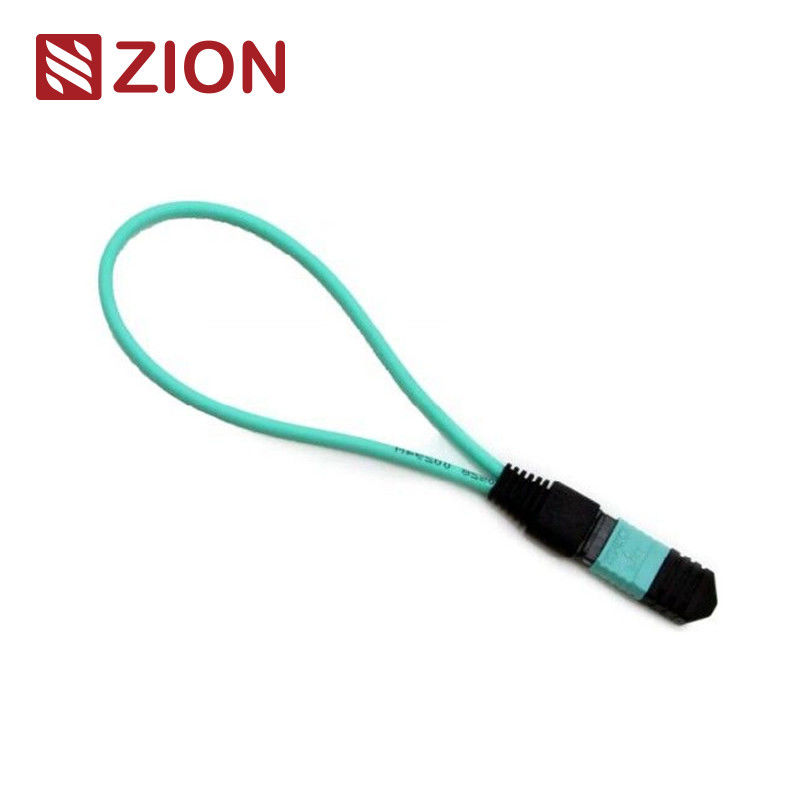

Beschreibung:12F MTP OM3 Glasfaser-Loopback-Modul/Kabel

Der MTP-Loopback enthält ein MTP-Glasfaserkabel, das in einer Loopback-Anordnung konfiguriert ist und dessen beide Enden in einem MTP-Stecker enden, um einen kontinuierlichen Lichtpfad innerhalb desselben Steckers zu schaffen. Diese Konfiguration ermöglicht das Testen der Gerätestartkapazität und der Empfangsempfindlichkeit, insbesondere bei der 40/100G-Netzwerkkommunikation. Durch die Rückführung von Signalen zur Quelle hilft es bei der Identifizierung verschiedener Netzwerkphänomene und erleichtert die effektive Prüfung und Bewertung einzelner Komponenten oder Schnittstellen in Glasfasernetzwerken.

Erhältlich in mehreren Glasfaserkonfigurationen mit Platz für 8-adrige, 12-adrige und 24-adrige MTP-Anschlüsse, um verschiedenen Testport-Anforderungen gerecht zu werden. Das 12F MTP Fiber Loopback-Modul ermöglicht speziell die Verifizierung und Prüfung von Transceivern mit MTP-Schnittstellen für 40GBASE-SR4 QSFP+- oder 100GBASE-SR4-Geräte.

MTP-Loopback-Module stellen Schleifensignale zum Testen von Sende- und Empfangsfunktionen bereit und werden häufig in Testumgebungen verwendet, insbesondere in 40G- und 100G-Netzwerken mit paralleler Optik. Loopbacks verbinden die Transceiver- (TX) und Empfängerpositionen (RX) von MTP-Transceiver-Schnittstellen und können das Testen der Einfügungsdämpfung optischer Netzwerksegmente erleichtern, wenn sie mit MTP-Trunks und Patch-Leitungen verbunden sind.

Referenz:EIA/TIA-604-5
Wohndetails:
• SM APC: Grüne Anschlüsse + schwarze Buchse (Standard Loss MTP)
• SM APC: Gelbe Anschlüsse + schwarze Manschette (Super Low Loss MTP)

Referenz:EIA/TIA-604-5
Wohndetails:
• OM1 & OM2 PC: Beige Anschlüsse + schwarze Manschette (Standard Loss MTP)
• OM3 & OM4 PC: Aqua-Anschlüsse + schwarze Manschette (Standard & Super Low Loss MTP)
• OM3- und OM4-PC: Heather Violet-Anschlüsse + schwarze Manschette (Standardverlust MTP)

Bei einem Loopback-Test wird ein Signal von einem Kommunikationsgerät gesendet und an dasselbe Gerät zurückgeleitet, um die ordnungsgemäße Funktionalität zu überprüfen oder Fehler bei defekten Netzwerkknoten zu beheben. Bei Glasfaser-Loopback-Tests überprüfen optische Loopbacks die Betriebszuverlässigkeit von Geräten, indem sie das vom Sendeende (Tx) ausgesendete Signal zurück zum Empfangsende (Rx) derselben Komponente leiten.

Glasfaser-Loopback-Tests werden üblicherweise zur Überprüfung von Glasfaser-Transceivern verwendet. Da Transceiver über separate Ports zum Empfangen und Senden von Lichtsignalen verfügen, ist das Testen dieser Ports für die Wartung unerlässlich. Der Testprozess leitet das Lasersignal vom Senderport zurück zum Empfängerport und vergleicht dann gesendete und empfangene Muster, um sicherzustellen, dass sie identisch und fehlerfrei sind.

Berücksichtigen Sie bei der Auswahl eines Loopbacks für einen bestimmten Transceiver den Steckertyp, den Poliertyp und den Kabeltyp. Die folgenden Tabellen bieten Auswahlhilfen für häufig verwendete Transceiver-Module.

Dieser Leitfaden behandelt spezifische Glasfaser-Loopback-Optionen für häufig verwendete Glasfaser-Transceiver. Bei Modulen, die nicht aufgeführt sind, kann die Auswahl anhand der Schnittstellentyp-, physischen Kontakt- und Kabeltypspezifikationen getroffen werden.

Glasfaserkabel werden in leicht zu handhabenden, gut geschützten Verpackungen verpackt, die standardmäßig von OMC beschriftet und gekennzeichnet sind. Zu den Standardkartongrößen gehören 34×22×15 cm, 44×34×24 cm und 54×39×34 cm. Die Auswahl des Kartons hängt von der Bestellmenge ab. Es stehen kundenspezifische Verpackungsoptionen zur Verfügung.
