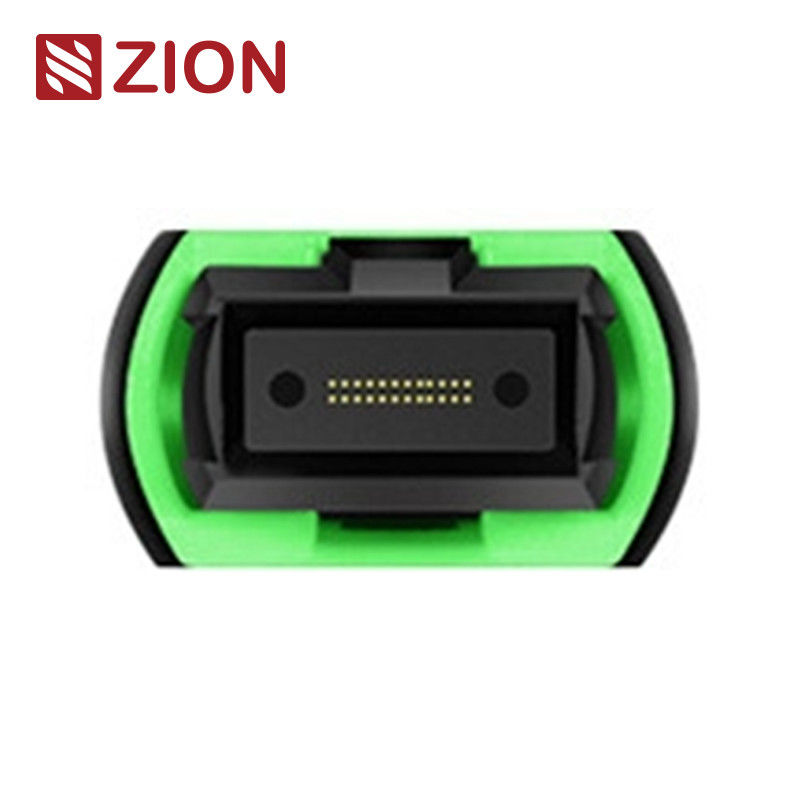

24 Fasern MTP OM3 Glasfaser-Loopback-Modul / Kabel
Das 24F MTP OM3 Glasfaser-Loopback-Modul/Kabel ist für die Prüfung und Verifizierung von Hochgeschwindigkeitsnetzausrüstung in 40G- und 100G-Anwendungen konzipiert.
Zion Code und Beschreibung
Zion-Code: ZCM2146HXA1
Zion Beschreibung: 24F MTP OM3 Glasfaser-Loopback-Modul/Kabel
Das MTP-Loopback enthält ein Glasfaserkabel mit beiden Enden, die in einem MTP-Anschluss beendet sind, wodurch ein geschleudertes Signalpfad innerhalb desselben Anschlusses erzeugt wird.Dies ermöglicht die Prüfung der Anschlagskapazität des Geräts und der Empfängersensitivität, insbesondere bei 40/100G-Netzwerkkommunikation.Es hilft, verschiedene potenzielle Probleme zu lokalisieren und bietet eine effektive Prüfung und Bewertung einzelner Komponenten oder Schnittstellen in Glasfasernetzen.
Erhältlich in verschiedenen Konfigurationen, darunter 8-Kern-, 12-Kern- und 24-Kern-MTP-Anschlüsse mit verschiedenen Faserkonfigurationen, um verschiedenen Anforderungen an den Testanschluss gerecht zu werden.
Anwendungsmöglichkeiten
- 8F MTP Fiber Loopback Modul: Überprüfung und Prüfung von Transceivern mit MTP-Schnittstelle - 40GBASE-SR4/CSR4 QSFP+-Geräte
- 12F MTP-Faser-Loopback-Modul: Überprüfung und Prüfung von Transceivern mit MTP-Schnittstelle - 40GBASE-SR4 QSFP+ oder 100GBASE-SR4-Geräte
- 24F MTP-Faser-Loopback-Modul: Überprüfung und Prüfung von Transceivern mit MTP-Schnittstelle - 100GBASE-SR10 CXP/CFP-Geräte
MTP-Loopback-Module liefern Schleifensignale zum Testen von Sende- und Empfangsfunktionen, die in Testumgebungen, insbesondere für parallele Optik 40G- und 100G-Netzwerke, weit verbreitet sind.Sie verknüpfen Transceiver (TX) und Receiver (RX) Positionen von MTP-Transceiver-Schnittstellen und erleichtern die Einfügung Verlustprüfung der optischen Netzwerksegmente.
Industrielle Normen für Steckverbinder
MTP Einzelmodus
Referenz: EIA/TIA-604-5
Gehäuse: SM APC: Grüne Steckverbinder + schwarzer Koffer (Standardverlust MTP)
SM APC: Gelbe Steckverbinder + schwarzer Koffer (MTP mit super geringem Verlust)
MTP Multimode
Referenz: EIA/TIA-604-5
Wohnungsdetails:
- OM1 und OM2 PC: Beige Steckverbinder + schwarzer Koffer (Standardverlust MTP)
- OM3 & OM4 PC: Aqua-Anschlüsse + schwarzer Koffer (Standard & Super Low Loss MTP)
- OM3 & OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
Konformitätsstandards
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755
- Telcordia GR-1435-CORE-konform
- JIS C5982 und TIA-604-5 (FOCIS5) entsprechen
- Strukturierte Verkabelung nach TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Optische Spezifikationen
| Art der Faser | Einzelmodus |
| Durchmesser der Faser | 9/125um |
| Einsetzungsverlust | SM (G657A1) < 1,0 dB |
| Rückkehrverlust | SM > 50 dB |
| Einfüge-Ziehen-Prüfung | Mehr als 600 mal, IL < 0,5 dB |
| Betriebstemperatur | -40 °C bis +80 °C |
Optische Faser-Loopback-Prüfung
Ein Loopback-Test sendet ein Signal von einem Kommunikationsgerät und schleppt es zurück, um die richtige Funktionalität zu bestimmen oder fehlerhafte Netzwerkknoten zu beheben.Optische Schleifen überprüfen die Betriebssicherheit von Geräten, indem sie das vom Sende (Tx) Ende ausgestrahlte Signal zurück zum Empfangende (Rx) Ende derselben Komponente leiten.
Praktische Anwendungen
Die Tests werden häufig für die Überprüfung von Glasfasertransceivern durchgeführt.Loopback-Tests bieten eine bequeme Methode für die Wartung von TransceivernDer Testprozess vergleicht übermittelte Muster mit empfangenen Mustern, um sicherzustellen, dass sie identisch und fehlerfrei sind.
- mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W
- Prüfung der Übertragungsfähigkeit und Empfängerempfindlichkeit von Glasfasernetzgeräten
Benennungsregeln und Bestellbestätigungsdaten
Verbindungs- und Glasfaserkanal
Polarität (Kanalrichtung)
Auswahlleitfaden für spezifische Transceiver
Bei der Auswahl einer Schleife für einen Transceiver ist der Typ des Steckers, der Polstypen und der Kabeltyp zu berücksichtigen.
Zion Communication's Hot MPO/MTP Glasfaser-Loopback-Produkte
7236013 ZCM1111HXA
8F MPO SM Glasfaser-Loopback-Modul/Kabel
7236014 ZCM1121HXA
12F MPO SM Glasfaser-Loopback-Modul/Kabel
7236015 ZCM1141HXA
24F MPO SM Glasfaser-Loopback-Modul/Kabel
7236016 ZCM1116HXA
8F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236017 ZCM1126HXA
12F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236018 ZCM1146HXA
24F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236019 ZCM1117HXA
8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236020 ZCM1127HXA
12F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236021 ZCM1147HXA
24F MPO OM4 Glasfaser-Loopback-Modul/Kabel
Verpackung
Dieses Glasfaserkabelpaket ist für eine einfache Handhabung und einen optimalen Schutz konzipiert und ist standardmäßig von der OMC gekennzeichnet und gekennzeichnet.
Standardkartongrößen:
- 34 × 22 × 15 cm
- 44 × 34 × 24 cm
- 54 × 39 × 34 cm
Die Auswahl der Kartons hängt von der Bestellmenge ab.
OEM/ODM Dienstleistungen
Zu den Anpassungsmöglichkeiten gehören:
- Farbe des Kabels, Drucktext, Material der Kabelbinde
- Farboptionen für Anschlüsse
- OEM-Kennzeichnung, Identifikationsringe, Kabel-Kennzeichnungen
