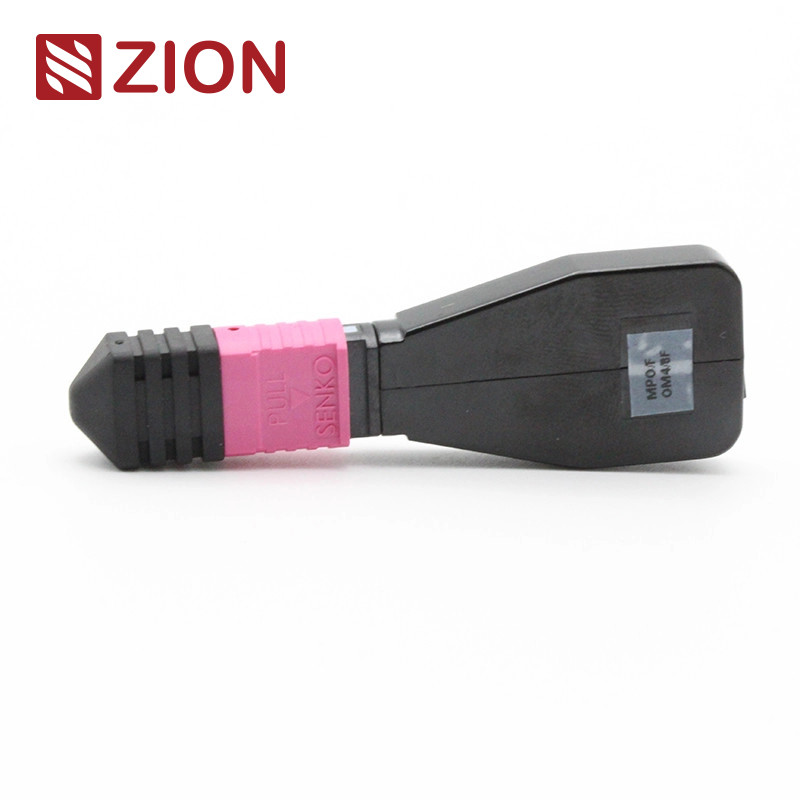

8 Fasern MTP OM4 Glasfaser-Loopback-Modul / Kabel
Identifizierung des Produkts
Zion-Code:ZCM2117HXA1
Zion Beschreibung:8F MTP OM4 Glasfaser-Loopback-Modul / Kabel
Die MTP-Schleife enthält einen MTP-Anschluss, der beide Enden der Faser in denselben Anschluss leitet und eine komplette Lichtbahnschleife erzeugt.Dies ermöglicht die Prüfung der Anschlagskapazität des Geräts und der Empfängersensitivität, insbesondere bei 40/100G-Netzwerkkommunikation.Es hilft, verschiedene Netzwerkphänomene zu lokalisieren und ermöglicht eine effektive Prüfung und Bewertung einzelner Komponenten oder Schnittstellen innerhalb von Glasfasernetzen.
Erhältlich in mehreren Konfigurationen für 8-Kern-, 12-Kern- und 24-Kern-MTP-Anschlüsse mit verschiedenen Faserkonfigurationen, um den Anforderungen des Testports gerecht zu werden.Das 8F MTP Fiber Loopback Modul überprüft und testet speziell Transceiver mit MTP-Schnittstellen für 40GBASE-SR4/CSR4 QSFP+-Geräte.
MTP-Loopback-Module liefern geschleppte Signale, um sowohl die Sende- als auch die Empfangsfunktionen zu testen. These loopbacks connect the Transmit (TX) and Receive (RX) positions of MTP transceiver interfaces and can facilitate insertion loss testing of optical network segments when connected to MTP trunks and patch leads.
Verbindungen und Industriestandards
MTP-Einzelmodus-Referenz:Die EIA/TIA-604-5
MTP Einzelmodus-Gehäuse Details:
• SM APC: Grüne Steckverbinder + schwarzer Koffer (MTP mit Standardverlust)
• SM APC: Gelbe Steckverbinder + schwarzer Koffer (Super Low Loss MTP)
MTP-Multimode-Referenz:Die EIA/TIA-604-5
MTP-Multimode-Gehäuse Details:
• OM1 und OM2 PC: Beige Steckverbinder + schwarzer Boot (Standardverlust MTP)
• OM3 und OM4 PC: Aqua-Anschlüsse + schwarzer Boot (Standard- und Super-Low-Loss-MTP)
• OM3 und OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
- Erfüllt die IEC-Normen IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 (FOCIS5)
- Strukturierte Verkabelung nach TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3-konform
Einzelheiten zu den Materialien
Optische Spezifikationen
| Art der Faser | Einzelmodus |
| Durchmesser der Faser | 9/125 μm |
| Einsetzungsverlust | SM (G657A1) < 1,0 dB |
| Rückkehrverlust | SM > 50 dB |
| Einfüge-Ziehen-Prüfung | Mehr als 600 mal, IL < 0,5 dB |
| Betriebstemperatur | -40 °C bis +80 °C |
Optische Faser-Loopback-Prüfung
Ein Loopback-Test sendet ein Signal von einem Kommunikationsgerät und schleppt es zurück zu demselben Gerät, um die richtige Funktionalität zu überprüfen oder fehlerhafte Netzwerkknoten zu beheben.Optische Schleifen überprüfen die Betriebssicherheit von Geräten, indem sie das vom Sende (Tx) Ende ausgestrahlte Signal zurück zum Empfangende (Rx) Ende derselben Komponente leiten..
Anwendungen
Die Tests werden üblicherweise für die Überprüfung von Glasfasertransceivern durchgeführt.Loopback-Tests bieten die bequemste Methode für die Wartung von TransceivernDer Testprozess leitet das Lasersignal vom Senderanschluss zurück zum Empfängeranschluss und vergleicht dann die übertragenen und empfangenen Muster, um sicherzustellen, dass sie identisch und fehlerfrei sind.
- mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W
- Loopback-Module prüfen die Übertragungsfähigkeit und Empfängerempfindlichkeit von Glasfasernetzwerkgeräten
Benennungsregeln und Bestellbestätigungsdaten
Anschluss und Glasfaserkanal
Polarität (Kanalrichtung)
Auswahlleitfaden für spezifische Transceiver
Bei der Auswahl einer Schleife für einen Transceiver ist der Typ des Steckers, der Polstypen und der Kabeltyp zu berücksichtigen.
Zion Communication's Hot MPO Glasfaser Loopback Produkte
- 7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul / Kabel
- 7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul / Kabel
- 7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul / Kabel
- 7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul / Kabel
- 7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul / Kabel
- 7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul / Kabel
- 7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul / Kabel
- 7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul / Kabel
- 723602: ZCM1147HXA: 24F MPO OM4 Glasfaser Loopback Modul / Kabel
- 7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul / Kabel
- 7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul / Kabel
- 7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul / Kabel
- 7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul / Kabel
- 7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul / Kabel
- 7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser Loopback Modul / Kabel
- 7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul / Kabel
- 7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul / Kabel
- 7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser Loopback Modul / Kabel
Verpackung
Diese Glasfaserkabel sind in leicht zu handhabenden, gut geschützten Verpackungen verpackt, die von OMC als Standard gekennzeichnet und gekennzeichnet sind.Die Auswahl der Kartons hängt von der Bestellmenge ab. Maßgeschneiderte Verpackungsoptionen sind erhältlich.
OEM/ODM Dienstleistungen
- Kabelfarbe, Druck und Material für die Jacke
- Benutzerdefinierte Verbindungsfarben
- OEM-Etiketten, Identifikationsringe, Kabel-Etiketten, Kisten und Versandzeichen
- Verschiedene Qualitätsniveaus
