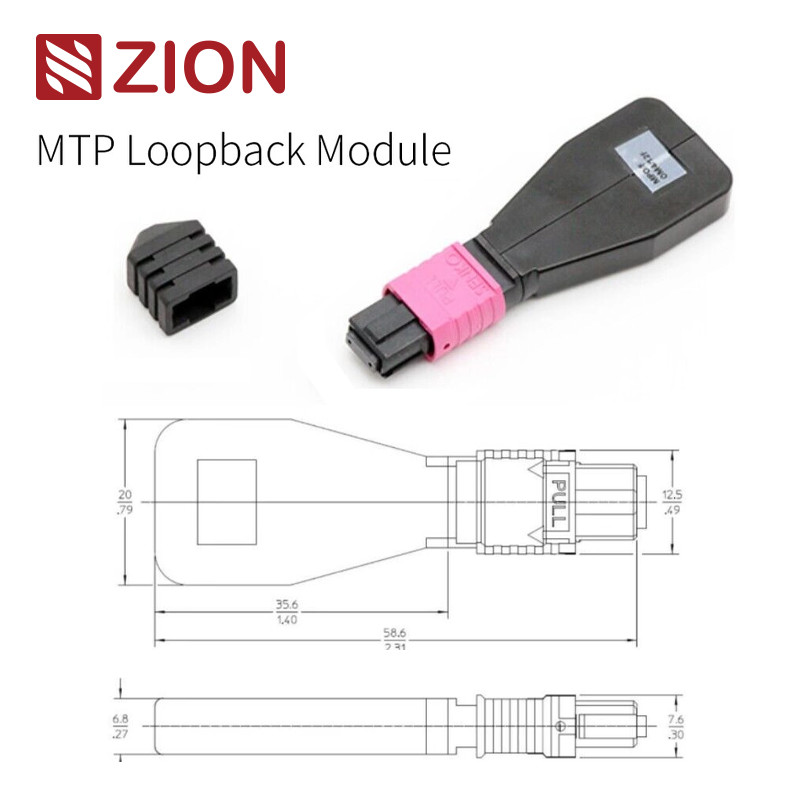

12 Fasern MTP OM4 Glasfaser-Loopback-Modul für 40/100G-Netzwerkprüfung

Leistungsstarkes 12F MTP OM4 Glasfaser-Loopback-Modul/-Kabel zum Testen und Verifizieren von Netzwerkgeräten in 40G/100G-Anwendungen.

Der MTP-Loopback enthält MTP-Faserbrücken, die in einer Loopback-Anordnung konfiguriert sind und beide Enden der Faser in einem einzigen MTP-Stecker verbinden, um einen kontinuierlichen Lichtpfad innerhalb desselben Steckers zu schaffen. Dies ermöglicht das Testen der Gerätestartkapazität und der Empfangsempfindlichkeit, insbesondere bei der 40/100G-Netzwerkkommunikation, indem Signale zurückgegeben werden, um verschiedene potenzielle Probleme zu identifizieren und einzelne Komponenten oder Schnittstellen in Glasfasernetzwerken effektiv zu bewerten.

Erhältlich in mehreren Konfigurationen zur Aufnahme von 8-adrigen, 12-adrigen und 24-adrigen MTP-Anschlüssen mit verschiedenen Faseranordnungen, um den Anforderungen des Testports gerecht zu werden.

MTP-Loopback-Module stellen Schleifensignale zum Testen von Sende- und Empfangsfunktionen bereit und werden häufig in Testumgebungen verwendet, insbesondere in parallelen optischen 40G- und 100G-Netzwerken. Loopbacks wurden entwickelt, um die Transceiver- (TX) und Empfängerpositionen (RX) von MTP-Transceiver-Schnittstellen zu verbinden und so den IL-Test optischer Netzwerksegmente bei Anschluss an MTP-Trunks/Patch-Leitungen zu erleichtern und zu beschleunigen.

Referenz:EIA/TIA-604-5

Referenz:EIA/TIA-604-5

Bei einem Loopback-Test wird ein Signal von einem Kommunikationsgerät übertragen und an dasselbe Gerät zurückgeleitet, um die ordnungsgemäße Funktionalität zu überprüfen und Fehler bei defekten Netzwerkknoten zu beheben. Optische Loopbacks überprüfen speziell die Betriebszuverlässigkeit von Geräten, indem sie das vom Sendeende (Tx) einer aktiven Komponente ausgesendete Signal mithilfe von Glasfaser-Loopbackkabeln oder -modulen zurück zum Empfangsende (Rx) derselben Komponente leiten.

Glasfaser-Loopback-Tests werden hauptsächlich zur Überprüfung von Glasfaser-Transceivern verwendet. Da Transceiver über separate Anschlüsse zum Empfangen und Senden von Lichtsignalen verfügen, ist das Schleifentesten die bequemste Methode zur Transceiver-Wartung. Der Testprozess leitet Lasersignale von den Senderanschlüssen zurück zu den Empfängeranschlüssen und vergleicht übertragene Muster mit empfangenen Mustern, um eine identische, fehlerfreie Leistung sicherzustellen.

Berücksichtigen Sie bei der Auswahl eines Loopbacks für bestimmte Transceiver den Steckertyp, den Poliertyp und den Kabeltyp. Die folgenden Tabellen bieten Auswahlhilfen für häufig verwendete Transceiver-Module.

Diese Glasfaserkabel sind in einer leicht zu handhabenden, gut geschützten Verpackung mit standardmäßiger OMC-Kennzeichnung verpackt. Zu den verfügbaren Kartongrößen gehören 34×22×15 cm, 44×34×24 cm und 54×39×34 cm, wobei die Auswahl auf der Bestellmenge basiert. Kundenspezifische Verpackungsoptionen verfügbar.

Zu den Anpassungsoptionen gehören:
