Detailinformationen

Durchmesser der Faser:	50/125um, 62.5/125um	Einsetzungsverlust:	MM<1,0 dB
Rücklaufverlust:	MM> 25 dB	Einfüge-Ziehen-Prüfung:	Über 600 Mal, IL < 0,5 dB
Betriebstemperatur (°C):	-40°C bis +80°C
Hervorheben:	24 Glasfaser-Loopback-Modul , 24F-Glasfaser-Loopback-Modul

Produkt-Beschreibung

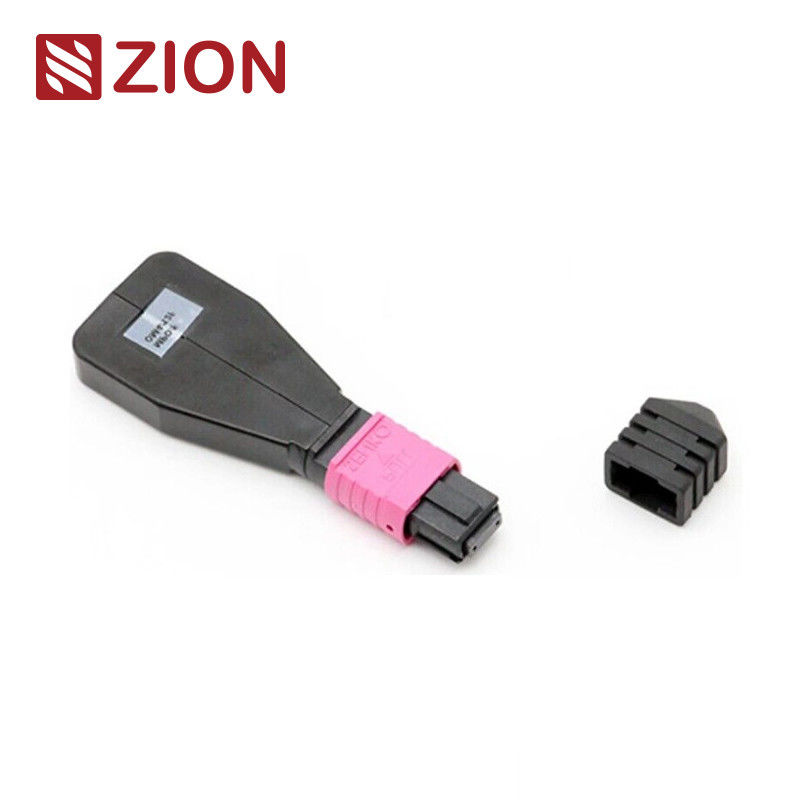

24F MTP OM4 Glasfaser-Loopback-Modul/Kabel

Zion Code und Beschreibung

Zion-Code: ZCM2147HXA1
Zion Beschreibung: 24F MTP OM4 Glasfaser-Loopback-Modul/Kabel

Die MTP-Schleife enthält die MTP-Ring-Sprunglinie in der LOOPBACK und bringt beide Enden der Faser in einen MTP-Anschluss, um den Lichtpfad in demselben Anschluss zu erreichen.Die Startkapazität und Empfindlichkeit des Geräts, insbesondere in der 40/100G-Netzkommunikation,kann verschiedene potenzielle Phänomene durch Rückgabe von Signalen lokalisieren, um eine effektive Prüfung und Bewertung eines einzelnen CoMTPnents oder einer Schnittstelle im Glasfasernetzwerk zu erreichen.

Es gibt viele Konfigurationen von Glasfaserschaltkreisen, die einen 8-Kern-, 12-Kern- und 24-Kern-MTP-Anschluss und mehrere Glasfaserkonfigurationen zur Anpassung an den Port im Test aufnehmen können.8F MTP-Faser-Loopback-Modul ermöglicht die Überprüfung und Prüfung von Transceivern mit MTP-Schnittstelle ¥ 40GBASE-SR4/CSR4 QSFP+ Geräte. Das 12F MTP-Faser-Loopback-Modul ermöglicht die Überprüfung und Prüfung von Transceivern mit MTP-Schnittstelle 40GBASESR4 QSFP+ oder 100GBASE-SR4-Geräte.24F MTP Fiber Loopback Modul ermöglicht die Verifizierung und Prüfung von Transceivern mit MTP-Schnittstelle.

MTP Loopback-Module liefern ein geschleudertes Signal zum Testen der Sende- und Empfangsfunktionen.Loopbacks sind gebaut, um Transceiver (TX) und Receiver (RX) Positionen von MTP-Transceiver-Schnittstellen zu verbindenMTP-Loopbacks können die IL-Prüfung von optischen Netzwerksegmenten erleichtern und beschleunigen, indem sie mit MTP-Trunk-/Patch-Leads verbunden werden.

OMC bietet eine Reihe von MTP-Faseroptik-Loopback-Baugruppen für das Ein- und Testen von MTP-Netzwerk-Co-MTPnenten und -Systemen an.Diese MTP-Loopback-Assemblies werden zur effektiven Prüfung der Senderfähigkeit und Empfängerempfindlichkeit von Netzwerkgeräten verwendetDiese sind in einem kompakten Gehäuse für die höchste für diese Anwendungen verfügbare Dichte verpackt.

Anschlüsse ◄ Industriestandard

MTP EinzelmodusReferenz:Die EIA/TIA-604-5

MTP EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (MTP mit super geringem Verlust)

MTP MultimodeReferenz:Die EIA/TIA-604-5

MTP MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)

Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
10G Glasfaserkanal konform
40G und 100G IEEE 802.3

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 1

Einzelheiten zum Material

Optische Spezifikationen

Punkt: Parameter
Typ der Faser: Einzelmodus
Fiberdurchmesser: 9/125um
Einfügungsverlust: SM ((G657A1) < 1,0 dB
Rückkehrverlust: SM>50 dB
Einfügungs-Zugversuch: Über 600 Mal, IL<0,5 dB
Betriebstemperatur: -40 °C bis +80 °C

Optische Faser-Loopback-Prüfung

Normalerweise, a loopback test is a test in which a signal is sent from a communication device and looped back to the device as a way to determine whether it is functioning well or as a way to troubleshoot a defective node in the networkBei der Optikfaser-Loopback-Prüfung werden optische Loopbacks verwendet, um die Betriebssicherheit des Geräts zu überprüfen.Verwendung von Glasfaser-Loopback-Kabel oder Glasfaser-Loopback-Modul für die Datenübertragung, wird das vom Gerät emittierte Signal vom Sende (Tx) Ende einer aktiven Komponente zurück zum Empfang (Rx) Ende derselben Komponente geleitet.

Anwendung

Bei der praktischen Anwendung wird der Glasfaser-Loopback-Test häufig zur Überprüfung von Glasfaser-Transceivern eingesetzt.Da der Transceiver zwei Ports für den Empfang und die Übertragung des Lichtsignals hatDie Anschlüsse werden mit einer Schaltfläche von mehr als 10 m2 ausgerüstet.Der Testprozess erfolgt durch Routing des Lasersignals vom Senderanschluss zurück zum EmpfängeranschlussDann wird das übertragene Muster mit dem empfangenen Muster verglichen, um sicherzustellen, dass sie identisch sind und keinen Fehler aufweisen.

mit einer Leistung von mehr als 10 W und einer Leistung von mehr als 10 W
Das Loopback-Modul kann zur Prüfung der Übertragungsfähigkeit und Empfängerempfindlichkeit von Glasfasernetzwerkgeräten verwendet werden.

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 2

Benennungsregeln und Bestellbestätigungsinformationen:

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 3

Verbindungsstück

Glasfaserkanal

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 4

Polarität (Kanalrichtung)

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 5

Welchen Empfänger für einen bestimmten Empfänger wählen?

In Anbetracht der gemeinsamen Merkmale des Transceivers und des Loopbacks sollten wir bei der Auswahl eines Loopbacks für den Transceiver über den Steckverbindertyp, den Poliertyp und den Kabeltyp nachdenken.Der Auswahlführer für einige meist genutzte Transceivermodule ist in den folgenden Tabellen zusammengefasst:.

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 6

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 7

Schlussfolgerung

Dieser Beitrag diskutiert spezifische Glasfaser-Loopback-Optionen für einige der am häufigsten verwendeten Glasfaser-Transceiver.Wir können auch wissen, wie man eine geeignete Schleife für es wählt, indem wir Details über seinen Schnittstellentyp, physischer Kontakt und Kabelart.

Zion Communication's heiße MPO Glasfaser Loopback

7236013 ZCM1111HXA: 8F MPO SM Glasfaser-Loopback-Modul/Kabel
7236014 ZCM1121HXA: 12F MPO SM Glasfaser-Loopback-Modul/Kabel
7236015 ZCM1141HXA: 24F MPO SM Glasfaser-Loopback-Modul/Kabel
7236016 ZCM1116HXA: 8F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236017 ZCM1126HXA: 12F MPO OM3 Glasfaser-Loopback-Modul/Kabel
7236018 ZCM1146HXA: 24F MPO OM3 Glasfaser-Loopback-Modul /Kabel
7236019 ZCM1117HXA: 8F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236020 ZCM1127HXA: 12F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236021 ZCM1147HXA: 24F MPO OM4 Glasfaser-Loopback-Modul/Kabel
7236022 ZCM2111HXA: 8F MTP SM Glasfaser-Loopback-Modul/Kabel
7236023 ZCM2121HXA: 12F MTP SM Glasfaser-Loopback-Modul/Kabel
7236024 ZCM2141HXA: 24F MTP SM Glasfaser-Loopback-Modul/Kabel
7236025 ZCM2116HXA: 8F MTP OM3 Glasfaser-Loopback-Modul/Kabel
7236026 ZCM2126HXA: 12F MTP OM3 Glasfaser-Loopback-Modul/Kabel
7236027 ZCM2146HXA: 24F MTP OM3 Glasfaser-Loopback-Modul /Kabel
7236028 ZCM2117HXA: 8F MTP OM4 Glasfaser-Loopback-Modul/Kabel
7236029 ZCM2127HXA: 12F MTP OM4 Glasfaser-Loopback-Modul/Kabel
7236030 ZCM2147HXA: 24F MTP OM4 Glasfaser-Loopback-Modul /Kabel

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

24 Fasern MTP OM4 Glasfaser-Loopback-Modulkabel 8

OEM/ODM-Service für Sie

Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
Ein anderes Qualitätsniveau.

	8F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	12F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	24F MPO (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	8F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	12F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	24F MTP (männlich) -LC Ausläufer 0,9mm 30-35cm Patchkabel	Optische Netzwerke,MPO-MTP (Männlich) -LC,MTP/MPO,Optische Komponenten
	8F MPO SM Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	12F MPO SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	24F MPO SM Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten
	8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm	Optische Netzwerke,MPO-MTP-LC Gerade Kabel 2,0 mm,MTP/MPO,Optische Komponenten

Größe und Tag:

Herkunftsort:	China
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage nach Erhalt der Anzahlung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	keine Begrenzung
