Haltbarkeit: | <0,3 dBtypische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
---|---|---|---|
Dehnfestigkeit: | >70 N | Insert-Pull-Test: | 500 Mal, IL < 0,5 dB |
Betriebstemperatur (℃): | -40 bis + 85 °C |
Zion Code | Zion Description | |||||||

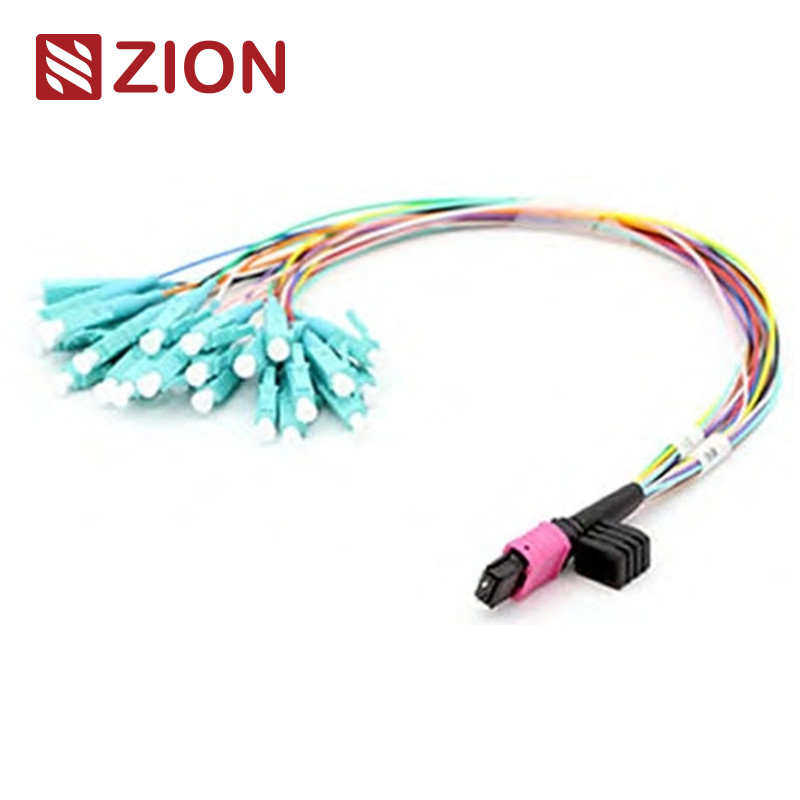

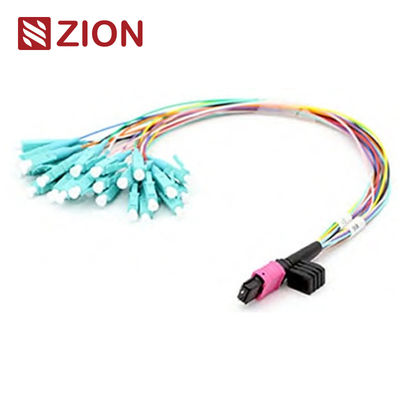

ZCM16157X | 24F MPO (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | |||||||
Das MPO-Verbindungsstück ist eine Art Faserverbindungsstück. MPO (aus verschiedenen Fasernstoß an) ist eine mehradrige Faserverbindungsstückart. Die Faser MPO mit hoher Dichte vor - Verbindungssystem wird z.Z. hauptsächlich in der Anwendung von Umwelt mit hoher Dichte von Rechenzentren, in der Anwendung der Glasfaser zum Gebäude und in den internen Verbindungsanwendungen innerhalb der optischen Transceiverausrüstung wie des optischen Gerätes, 40G, 100G, QSFP+ benutzt. | ||||||||
MPO-Verbindungsstückarten werden entsprechend den Regelungen Iecs 61754-7 unterschieden: Kernzahlen (Reihenzahl), männlicher Kopf (Mann, Frau), Polarität (PC oder APC). | ||||||||
Kabel Fanout 0.9mm 24F MPO- LC/SC/FC/ST ist für 100GBASE-SR10 CXP/CFP Verbindungs-Lösung, 100GBASE-LR4 und Rechenzentrum mit hoher Dichte bestimmt. Es wird für 10/40/100G mit hoher Dichte optimiert Rechenzentrumanwendungen. Dieses 24 Fasergeschirrkabel wird für die Verbindung (12) von SFP+ in eine MPO-Adapterplatte und IN MPO-Stamm benutzt. |
||||||||
MPO (Mann) - LC-/SC/FC/STfan-heraus 0.9mm 30cm Flecken, denkabel für MPO-LC LGX Modulkassetten bestimmt sind, werden mit MPO- und LC-/SC/FC/STverbindungsstück an jedem Ende beendet. Es ist speziell für Faser die mit hoher Dichte bestimmt, die in den Rechenzentren ausbessert, die Raumersparnis benötigen und Kabelmanagementprobleme verringern. |
Der Industriestandard der Verbindungsstücke:
Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
MPO Singlemode | Iec 61754-7 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MPO) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MPO) |
||||||
MPO in mehreren Betriebsarten | Iec 61754-7 | PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MPO) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MPO) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MPO) |
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
10G Faser-Kanal konform | ||||||||
40G und 100G IEEE 802,3 |
Der Industriestandard anderer Verbindungsstücke:
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973. | ||||||||
FC: UVP /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973 | ||||||||
St.: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw. | ||||||||
E2000: IEC61754-15 |
Verfügbar für
G657A1 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657A2/B2 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
G657B3 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM1 62.5/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM2 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM3 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM4 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 | ||||||||
OM5 50/125 MPO-LC, MPO-SC, MPO-FC, MPO-SC, MPO-ST, MPO-E2000 |
Optische Spezifikationen:
Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
nsertion Verlust (MPO) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Rückflussdämpfung (MPO) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Haltbarkeit | <0> | |||||||
Austauschbarkeit | ≤0.2dB | |||||||
Dehnfestigkeit | >70N | |||||||
Einsatz-Zug Test | 500times, IL <0.5dB | |||||||
Betriebstemperatur (℃) | ·- 40 zu + 85°C |
Eigenschaften:
niedrige Einfügungsdämpfung, Verlust der hohen Rendite | ||||||||
M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen | ||||||||
wirtschaftliche Lösung für Massebeendigung der Faser | ||||||||
bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen | ||||||||
Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen | ||||||||
farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden | ||||||||
gut in der Wiederholbarkeit und in der Austauschbarkeit |
Anwendung:
Alle MPO-Verbindungsstücke OMCS sind von Senko/Nissin/Sumitomo. MPO-, ist Kabel LC-/SC/FC/STfanout 0.9mm eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist. | ||||||||
die Data Center-Anwendung mit hoher dichter Gradumwelt | ||||||||
die Glasfaser zum Gebäude | ||||||||
die interne Verbindungsstückanwendung in der Faserausrüstung. |
Zion Communications heißes MPO- LC Kabel Fanout 0.9mm
Zion Code | Zion Description | |||||||
7236031 | ZCM16117X | 8F MPO (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | ||||||
7236032 | ZCM16127X | 12F MPO (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | ||||||
7236033 | ZCM16157X | 24F MPO (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | ||||||
7236034 | ZCM26117X | 8F MTP (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | ||||||
7236035 | ZCM26127X | 12F MTP (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm | ||||||
7236036 | ZCM26157X | 24F MTP (Mann) - Fleckenkabel LC-Fan--heraus0.9mm 30-35cm |
Benennung von Rules&Order-Bestätigungs-Informationen:
Verbindungsstück | Faser-Kanal |
Die Details des Materials
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
3. Unterschiedliches Qualität Niveau. |
