Zion Code und Beschreibung
Zion-Code: ZCM16117X

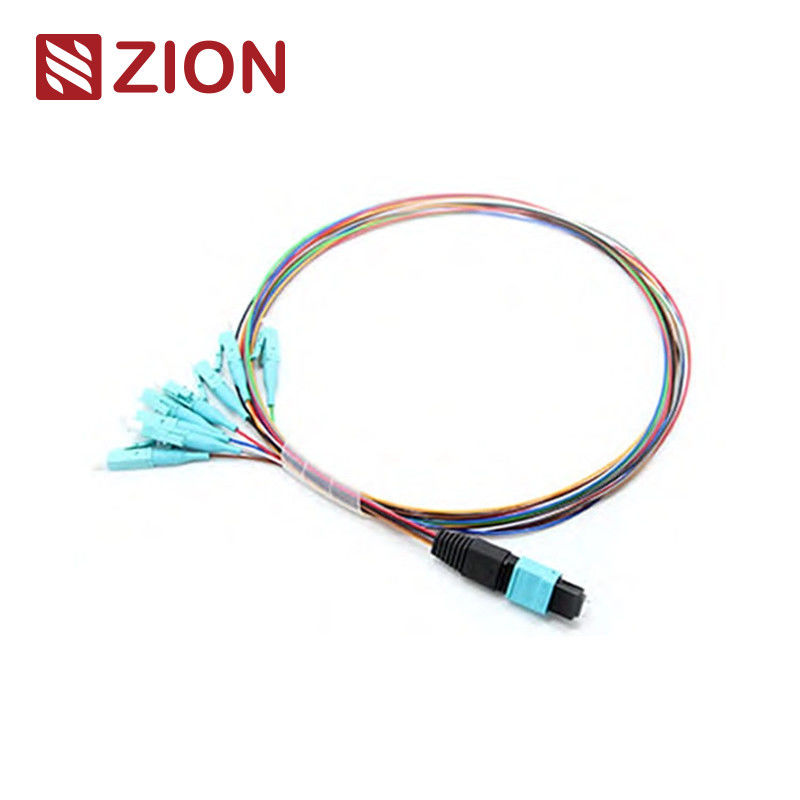

Zion Beschreibung: 8F MTP (männlich) -LC Ausbreitungskabel 0,9mm 30-35cm
Der MTP-Anschluss ist eine Art Faseranschluss.Das MTP-Hochdichtefaservorverbindungssystem wird derzeit hauptsächlich für die Anwendung in Hochdichteumgebungen von Rechenzentren verwendet., die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.
MTP-Anschlussarten werden nach den Vorschriften der IEC 61754-7 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).
SM 8F MTP- LC/SC/FC/ST Fanout 0.9mm Kabel sind für 40G QSFP+ PLR4 bis 10G SFP+ LR Optiken Direktverbindung und hohe Dichte Rechenzentrum Anwendungen optimiert. OM3/OM4 8F MTP- LC/SC/FC/ST Fanout 0.9mm Kabel sind für 40G QSFP+ SR4 bis 10G SFP+ SR optimiert, 100G QSFP SR4 bis 25G SFP-25G-SR-S-Optiken für die direkte Verbindung und Hochdichte-Rechenzentrumsanwendungen.
Dieses 8-Faser-Gurtkabel wird für eine direkte Verbindung zwischen QSFP+- und (4) SFP+-Anschlüssen ohne Patch-Panels oder Zwischenstämme verwendet.
MTP (männlich) - LC/SC/FC/ST Fan-out 0,9mm 30cm Patch Kabel sind für MTP-LC LGX Modulkassetten sind mit MTP und LC/SC/FC/ST Anschluss an jedem Ende beendet.Es ist speziell für Hochdichte-Faser-Patching in Rechenzentren entwickelt, die Platz sparen und Kabelmanagement Probleme reduzieren müssen..
Anschlüsse ◄ Industriestandard
MTP EinzelmodusReferenz:Die EIA/TIA-604-5
MTP EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (MTP mit super geringem Verlust)
MTP MultimodeReferenz:Die EIA/TIA-604-5
MTP MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Andere Steckverbinder ◄ Industriestandard
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 und JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw.
-
E2000: IEC 61754-15
Verfügbar
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Optische Spezifikationen
Einfügungsverlust (MTP) ((IEC 61300-3-34)Einzelmodus (APC)8 Grad poliert):Standardverlust:≤ 0,75dB (maximal), ≤ 0,50dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal), ≤ 0,20dB (typisch)
Einfügungsverlust (MTP) (IEC 61300-3-34)Multimode (PC)Flachpolster):Standardverlust:≤ 0,6 dB (max), ≤ 0,50 dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal) ≤ 0,20dB (typisch)
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Einzelmodus (APC 8° poliert):≤ 0,3 dB
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flachpolster):≤ 0,3 dB
Rückkehrverlust (MTP)Einzelmodus (APC)8 Grad poliert):≥ 60 dB(8 Grad poliert)
Rückkehrverlust (MTP)Multimode (PC)Flachpolster):≥ 25 dB
Rückkehrverlust (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Rückkehrverlust (LC/SC/FC/ST):≥ 35 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Austauschbarkeit: ≤ 0,2 dB
Einfügen-Ziehen-Test: 500 mal, IL<0.5 dB
Zugfestigkeit:> 70N
Steckzeiten:> 600
BetriebstemperaturEinzelmodus (APC):-40°C bis +85°C
Eigenschaften
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Zu den Vorteilen von MPO/MTP Patch-/Stammkabeln gehören im Allgemeinen
- Hochwertiges MPO/MTP Patch-Kabel/Stammkabel werden vor der Fertigung in der Fabrik geprüft und zusammen mit den Prüfberichten verpackt.
- Verringerung des KabelvolumensMPO/MTP Patch-Kabel/Stammkabel haben sehr kleine Durchmesser, was das Kabelvolumen verringert und die Klimaanlagen in Rechenzentren verbessert
- Mit dem speziellen Plug-and-Play-Design lassen sich MPO/MTP Patch-Kabel/Stammkabel einbauen und sofort anschließen.
Anwendung
Alle MTP-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.
- Die Datencenter-Anwendung mit hoher Dichte
- Die Glasfaser zum Gebäude
- Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.
Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.
Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.
Die Verpackung kann angepasst werden.
