8 Fasern MPO ZU LC OM3 Glasfaser MPO-LC 2,0 mm Gerade Kabelbäume

Zion Code und Beschreibung

Zion Code: ZCM11A17HAAX

Beschreibung:

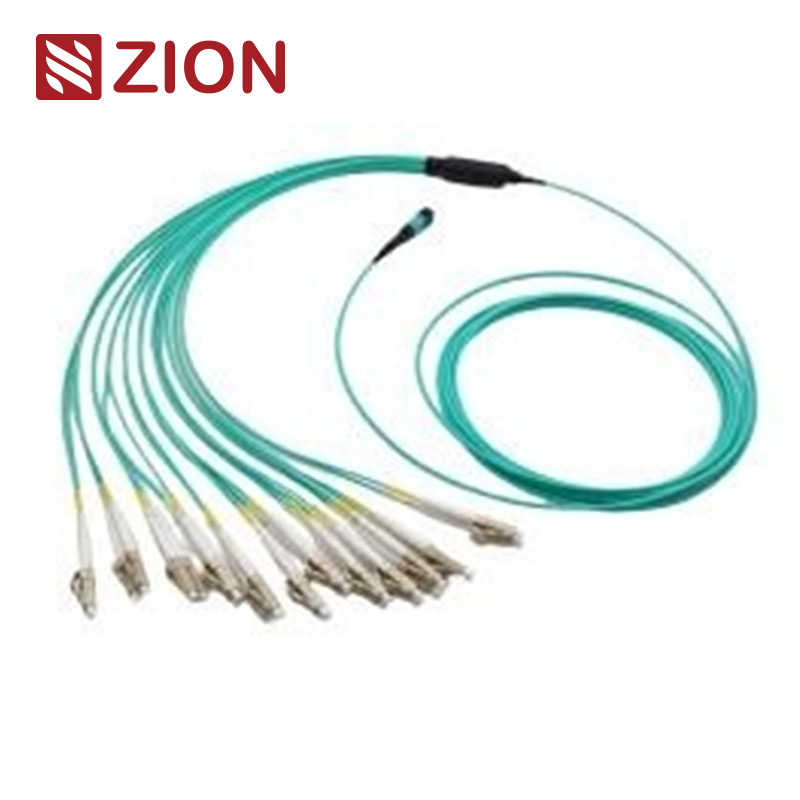

DieZCM11A17HAAXist eine8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm, vor allem für Daten mit hoher Dichte verwendet

Zentralanwendungen, Verbindungen zum Gebäude mit optischen Fasern und interne Verbindungen in optischen Transceivergeräten wie QSFP+ und 10G

SFP+ LR-Optik.

Wesentliche Merkmale

• MPO (Multi-Fiber Push On)Anschluss: Ein Glasfaseranschluss mit hoher Dichte, der häufig in Rechenzentren und optischen Netzwerken verwendet wird.
• Art der Faser: 8 Fasern MPO bis 4xLC Uniboot- oder Simplex (4xLC) -Fanoutkabel.
• Leistung: Optimiert für40G QSFP+ PLR4 bis 10G SFP+ LROptik direkt verbinden, wodurch die Notwendigkeit von Patch-Panels oder

Zwischenstämme.

• Entwurf: Gerade Kabel mit geringem Einfügungsverlust und hohem Rücklaufverlust, die eine hohe Leistungsfähigkeit und Zuverlässigkeit gewährleisten.
• Anwendungen: Ideal für direkte Anschlüsse in Rechenzentren, um Unordnung zu vermeiden und das Kabelmanagement zu verbessern.
• Normenkonformität:
  • TreffenIEC-61754-7,IEC-61755,TIA-604-5 (FOCIS5), undTIA-568-CStandards.
  • 10G Glasfaserkanal und40G, 100G IEEE 802. Das ist nicht das Problem.3Sie sind einverstanden.
• Spezifikationen der Steckverbinder:
  • MPO Einzelmodus (APC)Anschlüsse: Grün für Standardverlust MPO und Gelb für Superniedrigverlust MPO.
  • MPO Multimode (PC)Anschlüsse: Aqua für OM3 & OM4, Heather Violet für OM3 & OM4 PC.

Anschlüsse ◄ Industriestandard

• MPO Einzelmodus: IEC 61754-7 (SM APC: Grüne Steckverbinder + schwarzer Koffer / SM APC: Gelbe Steckverbinder + schwarzer Koffer)
• MPO Multimode: IEC 61754-7 (OM1 und OM2 PC: Beige Steckverbinder + schwarzer Stiefel, OM3 und OM4 PC: Aqua Steckverbinder + schwarzer Stiefel)
• andere Verbindungen: SC, LC, FC, ST und E2000 erfüllen ihre jeweiligen Industriestandards (TIA/EIA, FOCIS3, FOCIS10, GR-326 usw.).

Optische Spezifikationen

• Einsetzungsverlust:
  • MPO (Singlemode) Standardverlust ≤ 0,75 dB, superniedriger Verlust ≤ 0,35 dB
  • LC/SC/FC/ST ≤ 0,3 dB
• Rückkehrverlust:
  • MPO ≥ 60 dB (Singlemode), LC/SC/FC/ST APC ≥ 60 dB, UPC ≥ 50 dB
• Haltbarkeit:
  • Weniger als 0,3 dB Veränderung nach 200 Paarungen mit 500 Ein-Zug-Zyklen.
  • Zugfestigkeit > 70 N.
• Betriebstemperatur: -40°C bis +85°C

Verdienste

• Hohe Qualität: Fabrikvorbereitet, getestet und mit Prüfberichten zur Qualitätskontrolle verpackt.
• Platzersparnis: Kabel mit kleinem Durchmesser, die das Volumen reduzieren und die Klimaanlage in Rechenzentren effizienter machen.
• Zeit sparen: Plug-and-play Design für eine schnelle Installation ohne zusätzliche Patch-Panels.

Anwendungen

• High-Density-Faser-Patching in Rechenzentren.
• Direktverbindungen fürQSFP+ zu SFP+Im Rahmen des Programms wird die Nutzung von Daten aus der elektronischen Kommunikationstechnik erleichtert, die Hochgeschwindigkeitsverbindungen vereinfacht und optimiert.
• Glasfaserverbindungen in Gebäuden und zwischen Glasfaserausrüstungen für den Innenbereich.

Benennungsregeln und Bestellbestätigungsinformationen:

Zion Communication's heiße MPO-LC Geraden Kabel

• 7236037 ZCM11A12HIAX: 8F MPO SM Glasfaserkabel MPO-LC 2,0 mm
• 7236038 ZCM11A22HIAX: 12F MPO SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel
• 7236039 ZCM11A52HIAX: 24F MPO SM Glasfaserkabel MPO-LC 2,0 mm
• 7236040 ZCM11A17HAAX: 8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm
• 7236041 ZCM11A27HAAX: 12F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm
• 7236042 ZCM11A57HAAX: 24F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm
• 7236043 ZCM11A18HMAX: 8F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
• 7236044 ZCM11A28HMAX: 12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
• 7236045 ZCM11A58HMAX: 24F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm Kabel mit geradeem Gurt
• 7236046 ZCM21A12HIAX: 8F MTP SM Glasfaserkabel MPO-LC 2,0 mm
• 7236047 ZCM21A22HIAX: 12F MTP SM Glasfaserkabel MPO-LC 2,0 mm
• 7236048 ZCM21A52HIAX: 24F MTP SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel
• 7236049 ZCM21A17HAAX: 8F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm
• 7236050 ZCM21A27HAAX: 12F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm
• 7236051 ZCM21A57HAAX: 24F MTP OM3 Glasfaser MPO-LC 2,0 mm Gerade Kabel
• 7236052 ZCM21A18HMAX: 8F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm
• 7236053 ZCM21A28HMAX: 12F MTP OM4 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
• 7236054 ZCM21A58HMAX: 24F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

Verbindungsfaserkanal

Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten

MPO ¢8 x LC Einfachstruktur-Typ 1

MPO ¢4 x LC Duplex-Struktur Typ 2

MPO ¢4 x Uniboot LC-Struktur-Typ 3

Einzelheiten zum Material

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

OEM/ODM-Service für Sie

• Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
• OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
• Ein anderes Qualitätsniveau.
