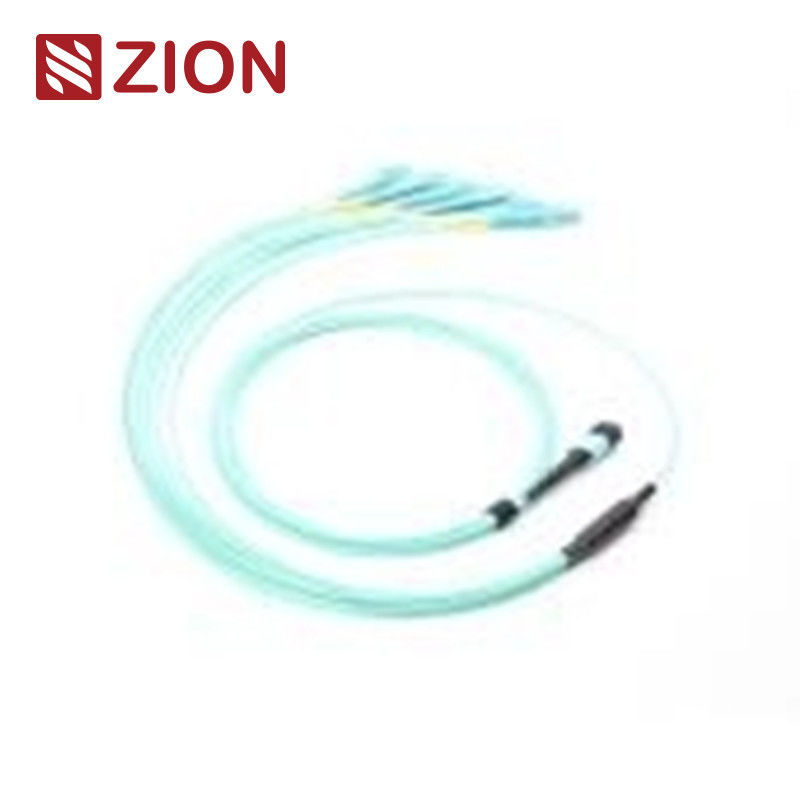

12 Fasern MPO zu LC OM3 Glasfaser MPO-LC 2,0 mm gerade Kabelbäume

Zion Code und Beschreibung

Zion Code: ZCM11A27HAAX

Beschreibung:

DieZCM11A27HAAXist ein12F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm, speziell für Daten mit hoher Dichte ausgelegt

Zentralanwendungen, Glasfaserverbindungen zu Gebäuden und interne Verbindungen innerhalb optischer Transceivergeräte (z. B. 40G, 100G QSFP+).

Hauptmerkmale:

• MPO (Multi-Fiber Push On)Anschluss: Ein hochdichtes Glasfaseranschlussgerät, das häufig in Rechenzentren und Glasfasernetzwerken verwendet wird.
• Faserkonfiguration: 12 Fasern MPO bis 6 LC-Duplex (6xLC-Uniboot; 12 LC-Simplex)
• Leistung: Optimiert für40G QSFP+ PLR4 bis 10G SFP+ LRDirektverbindungen ermöglichen eine effiziente Datenübertragung mit minimalem Kabelwerk und reduzieren das Unordnungssystem in Dichteumgebungen.
• Kabelentwurf: Gerade Kabel, die für Platzeinsparungen und einfaches Kabelmanagement in Rechenzentren entwickelt wurden.
• Anwendungen: Ideal für 40G LR4 PSM, 40GBASE-SR4, 40G QSFP+ PLR4 und 10/40/100G Hochdichte-Rechenzentrumsanwendungen.

Industriestandard für Steckverbinder

• MPO Einzelmodus: IEC 61754-7 (SM APC: Grüne Steckverbinder + schwarzer Stiefel für MPO mit Standardverlust, SM APC: Gelbe Steckverbinder + schwarzer Stiefel für MPO mit Superniedrigverlust)
• MPO Multimode: IEC 61754-7 (OM1 und OM2 PC: Beige Steckverbinder + schwarzer Stiefel für MPO mit Standardverlust, OM3 und OM4 PC: Aqua Steckverbinder + schwarzer Stiefel)
• andere Verbindungen: SC, LC, FC, ST und E2000, die alle ihre jeweiligen Industriestandards erfüllen (z. B. TIA/EIA, FOCIS3, GR-326).

Optische Spezifikationen:

• Einfügungsverlust (MPO):
  • Standardverlust: ≤ 0,75 dB (maximal), ≤ 0,50 dB (typisch)
  • Superniedriger Verlust: ≤ 0,35 dB (maximal), ≤ 0,20 dB (typisch)
• Einfügungsverlust (LC/SC/FC/ST): ≤ 0,3 dB
• Rückkehrverlust (MPO): ≥ 60 dB (für den Einzelmodus mit APC 8-Grad-Polieren)
• Die Risikopositionen sind die Risikopositionen, für die die Risikopositionen gemäß Artikel 147 Absatz 1 Buchstabe c der CRR gelten.Bei der Prüfung der Leistung müssen die folgenden Angaben vorgenommen werden:
• Haltbarkeit: < 0,3 dB typische Veränderung nach 200 Paarungen, 500 Ein- und Ziehzyklen mit IL < 0,5 dB
• Zugfestigkeit: > 70N
• Betriebstemperatur: -40°C bis +85°C

Eigenschaften:

• Niedriger Einsetzverlust: gewährleistet eine minimale Signaldegradation.
• Hohe Verluste: Erbringt höhere Leistung durch Verringerung der Reflexionen.
• MT-basierter Multifiberanschluss: Erhältlich in 4, 8, 12 und 24 Faserkonfigurationen für die Massenbearbeitung.
• Optionen für robuste Kabel: Erhältlich in runden, ovalen und nackten Bandkabeln, die für Dichteumgebungen ausgelegt sind.
• Farbcodierte Wohnungen: Verfügbar für die Unterscheidung von Fasertyp, Poliertyp und Verbindungsgrad.
• Wiederholbarkeit und Austauschbarkeit: Zuverlässige und gleichbleibende Leistung.

Vorteile von MTP-/MPO-Patchkabeln:

• Hohe Qualität: Fabrikvorbereitet, getestet und mit Prüfberichten zur Qualitätssicherung verpackt.
• Platzersparnis: Kleinere Durchmesser reduzieren das Kabelvolumen und verbessern die Klimaanlage in Rechenzentren.
• Zeitersparnis: Plug-and-play-Design verkürzt die Installationszeit, indem es eine sofortige Verwendung ermöglicht.

Anwendungen:

• Datenzentrum: Optimiert für Hochdichte-Faser-Patching und ermöglicht schnelle und effiziente Verbindungen zwischen Hochgeschwindigkeitsgeräten wie QSFP+- und SFP+-Ports.
• Glasfaser für Gebäude: Unterstützt Glasfaseraufbau für Gebäude-zu-Gebäudeverbindungen.
• Verbindungen der internen Ausrüstung: In optischen Geräten für interne Verbindungen in Netzwerkgeräten verwendet.

Benennungsregeln und Bestellbestätigungsinformationen:

Zion Communication's heiße MPO-LC Geraden Kabel

• 7236037 ZCM11A12HIAX: : 8F MPO SM Glasfaserkabel MPO-LC 2,0 mm

• 7236038 ZCM11A22HIAX: : 12F MPO SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

• 7236039 ZCM11A52HIAX: : 24F MPO SM Glasfaserkabel MPO-LC 2,0 mm

• 7236040 ZCM11A17HAAX: : 8F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm

• 7236041 ZCM11A27HAAX: : 12F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm

• 7236042 ZCM11A57HAAX: : 24F MPO OM3 Glasfaserkabel MPO-LC 2,0 mm

• 7236043 ZCM11A18HMAX: : 8F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm

• 7236044 ZCM11A28HMAX: : 12F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm

• 7236045 ZCM11A58HMAX: : 24F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm Kabel mit geradeem Gurt

• 7236046 ZCM21A12HIAX: : 8F MTP SM Glasfaserkabel MPO-LC 2,0 mm

• 7236047 ZCM21A22HIAX: : 12F MTP SM Glasfaserkabel MPO-LC 2,0 mm

• 7236048 ZCM21A52HIAX: : 24F MTP SM Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

• 7236049 ZCM21A17HAAX: : 8F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm

• 7236050 ZCM21A27HAAX: : 12F MTP OM3 Glasfaserkabel MPO-LC 2,0 mm

• 7236051 ZCM21A57HAAX: : 24F MTP OM3 Glasfaser MPO-LC 2,0 mm Gerade Kabel

• 7236052 ZCM21A18HMAX: : 8F MTP OM4 Glasfaser MPO-LC 2,0 mm Gerade Kabel

• 7236053 ZCM21A28HMAX: : 12F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

• 7236054 ZCM21A58HMAX: : 24F MTP OM4 Glasfaserkabel MPO-LC 2,0 mm Gerade Kabel

Verbindungsfaserkanal

Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität zu halten

MPO ¢12 x LC-Simplexstruktur-Typ 1

MPO ¢6 x LC Duplex-Struktur-Typ 2 - Typ A

MPO ¢6 x LC Duplex-Struktur-Typ 2 - Typ B

MPO ¢Polarität für MPO ¢6 x Uniboot LC-Struktur-Typ 3

Einzelheiten zum Material

Verpackung

Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.

Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.

Die Verpackung kann angepasst werden.

OEM/ODM-Service für Sie

• Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
• OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
• Ein anderes Qualitätsniveau.
