24 Fasern OM4 MPO-LC-Harness-Kabel 2,0 mm gerade für Hochleistungs-Rechenzentren

Grundlegende Informationen

Herkunftsort:	China
Markenname:	HELLOSIGNAL® OR OEM

Min Bestellmenge:	50 Stück
Verpackung Informationen:	10 Stück / Plastiktüte
Lieferzeit:	Normalerweise 25 Tage nach Erhalt der Anzahlung.
Zahlungsbedingungen:	T/T
Versorgungsmaterial-Fähigkeit:	keine Begrenzung

Bestpreis Kontakt

Detailinformationen

Haltbarkeit:	<0,3 dBtypische Änderung, 200 Paarungen	Austauschbarkeit:	≤0,2 dB
Einfüge-Ziehen-Prüfung:	500 mal, IL<0,5 dB	Zugfestigkeit:	>70 N
Betriebstemperatur (°C):	-40 bis + 85 °C
Hervorheben:	24 Fasern MPO-LC-Kabelbaum , OM4 MPO-LC-Kabelbaum , 2

Produkt-Beschreibung

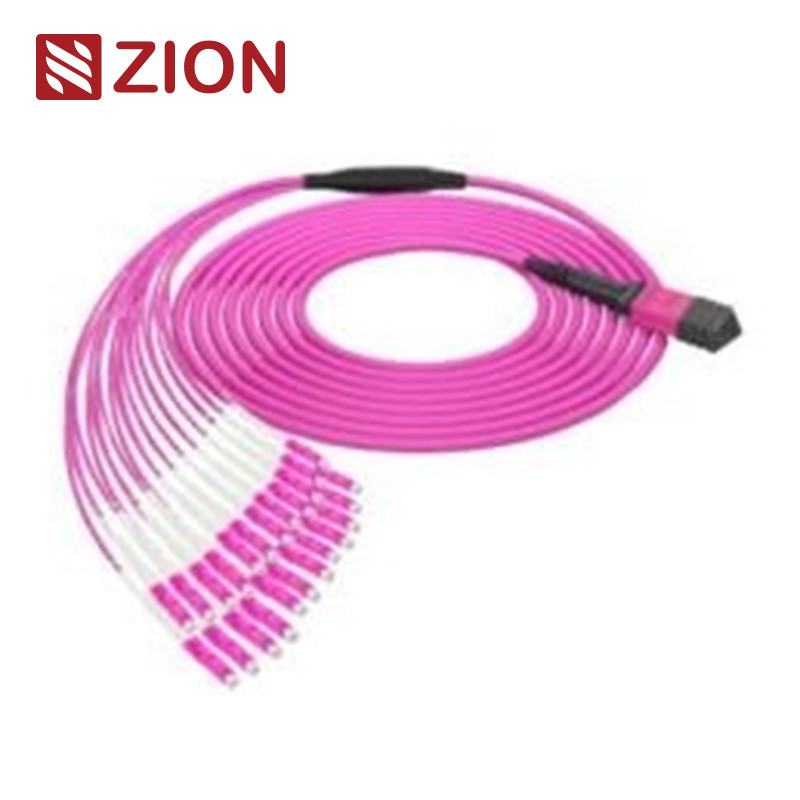

24 Fasern MPO zu LC OM4 Glasfaser MPO-LC 2,0 mm Gerade Harness-Kabel

Produktidentifizierung

Zion-Code: ZCM11A58HAAX
Beschreibung: 24F MPO OM4 Glasfaser MPO-LC 2,0 mm Gerade Harness-Kabel

MPO-Steckverbinder Übersicht

Der MPO (Multi-Fiber Push On) Steckverbinder ist ein Mehrkern-Glasfasersteckverbinder, der für Umgebungen mit hoher Dichte entwickelt wurde. Dieses System wird hauptsächlich in Rechenzentren, Fiber-to-the-Building-Anwendungen und internen Verbindungen innerhalb optischer Transceiver-Geräte verwendet, die 40G-, 100G- und QSFP+-Technologien unterstützen.

Steckverbinder-Spezifikationen

MPO-Steckverbinder werden gemäß den IEC 61754-7-Standards nach Kernanzahl, Geschlecht (Male/Female) und Polarität (PC oder APC) klassifiziert.

Produktkonfiguration

24-Kern MPO Female zu 12 LC Duplex (12xLC Uniboot; 24 LC Simplex) Harness-Kabel verfügen über MPO- und LC/SC/FC/ST-Steckverbinder an beiden Enden. Die 24 einzelnen Fanout-Kabel (12 für LC Uniboot; 24 LC Simplex) sind für 40G QSFP+ PLR4 zu 10G SFP+ LR Optik Direktverbindungen und Anwendungen in Rechenzentren mit hoher Dichte optimiert.

Einhaltung industrieller Standards

MPO Singlemode Referenz: IEC 61754-7
MPO Multimode Referenz: IEC 61754-7
Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform
Strukturierte Verkabelung gemäß TIA-568-C
10G Fiber Channel konform
40G und 100G IEEE 802.3

Steckverbinder-Standards

SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973
E2000: IEC61754-15

Verfügbare Fasertypen

G657A1, G657A2/B2, G657B3
OM1 62,5/125, OM2 50/125, OM3 50/125, OM4 50/125, OM5 50/125

Optische Spezifikationen

Einfügedämpfung (MPO) Singlemode: Standard: ≤0,75 dB (max), ≤0,50 dB (typisch); Super Low: ≤0,35 dB (max), ≤0,20 dB (typisch)

Einfügedämpfung (MPO) Multimode: Standard: ≤0,6 dB (max), ≤0,50 (typisch); Super Low: ≤0,35 dB (max), ≤0,20 dB (typisch)

Rückflussdämpfung (MPO) Singlemode: ≥60 dB

Rückflussdämpfung (MPO) Multimode: ≥25 dB

Haltbarkeit: <0,3 dB typische Änderung (200 Steckzyklen)

Austauschbarkeit: ≤0,2 dB

Einsteck-Zug-Test: 500 Mal, IL＜0,5 dB

Zugfestigkeit: >70 N

Betriebstemperatur: -40°C bis +85°C

Hauptmerkmale

Geringe Einfügedämpfung, hohe Rückflussdämpfung
MT-basierter Multi-Faser-Steckverbinder mit 4, 8, 12 und 24 Faserabschlüssen
Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
Robuste Rundkabel-, Ovalkabel- und Bare-Ribbon-Optionen
Farbcodierte Gehäuse zur Unterscheidung von Fasertyp und Poliertyp
Hervorragende Wiederholbarkeit und Austauschbarkeit

Produktvorteile

Hochwertige werkseitige Vorkonfektionierung mit Testberichten
Kleine Durchmesser reduzieren das Kabelvolumen und verbessern die Klimatisierung
Plug-and-Play-Design reduziert die Installationszeit

Anwendungen

Konzipiert für 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 und Rechenzentren mit hoher Dichte. Optimiert für 10/40/100G Anwendungen in Rechenzentren mit hoher Dichte. Dieses 24-Faser-Harness-Kabel verbindet (12) SFP+ in MPO-Adapterfelder und MPO-Trunks.

Verbindungsmethoden und Polarität

Materialdetails

Verpackungsinformationen

Werkseitig vorkonfektioniert mit OMC-Kennzeichnung und -Markierung. Standardkartongrößen: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Kundenspezifische Verpackungen verfügbar.

OEM/ODM-Dienstleistungen

Kundenspezifische Kabelfarbe, Bedruckung und Mantelmaterial
OEM-Etikett, Identifizierungsring, Kabelkennzeichnungen und Versandmarkierungen
Verschiedene Qualitätsstufen verfügbar
