Haltbarkeit: | <0,3 dBtypische Änderung, 200 Paarungen | Austauschbarkeit: | ≤0,2dB |
---|---|---|---|
Insert-Pull-Test: | Über 600 Mal, IL < 0,5 dB | Dehnfestigkeit: | >70 N |
Betriebstemperatur (℃): | -40 bis + 85 °C |
Zion Code | Zion Description | |||||||

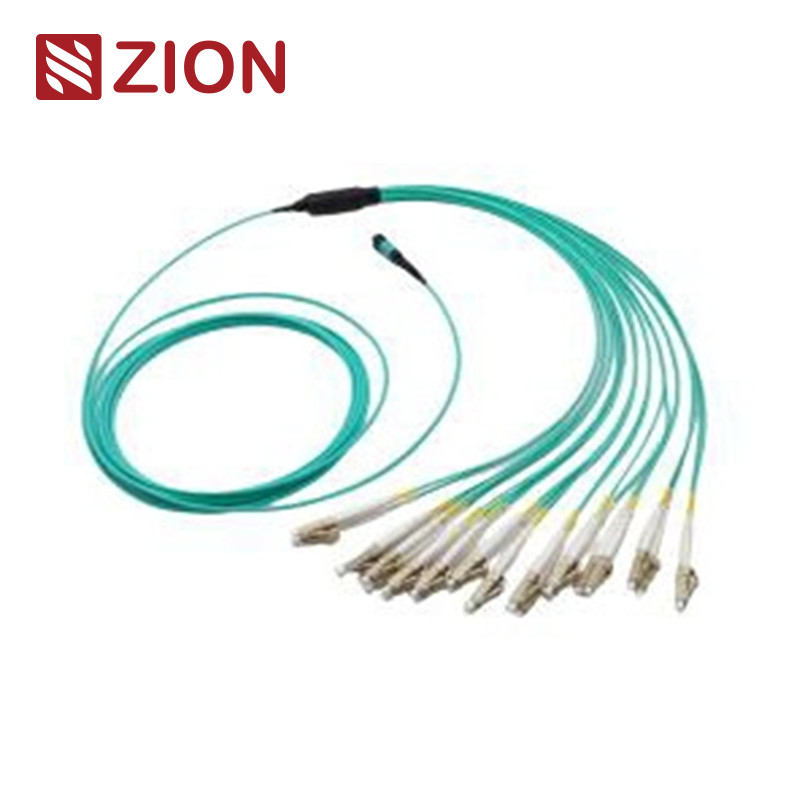

ZCM21A17HAAX | Optik-MTP-LC 2.0mm 8F MTP OM3 gerade Kabel Geschirr Faser | |||||||
Das MTP-Verbindungsstück ist eine Art Faserverbindungsstück. MTP (aus verschiedenen Fasernstoß an) ist eine mehradrige Faserverbindungsstückart. Die Faser MTP mit hoher Dichte vor - Verbindungssystem wird z.Z. hauptsächlich in der Anwendung von Umwelt mit hoher Dichte von Rechenzentren, in der Anwendung der Glasfaser zum Gebäude und in den internen Verbindungsanwendungen innerhalb der optischen Transceiverausrüstung wie des optischen Gerätes, 40G, 100G, QSFP+ benutzt. | ||||||||
MTP-Verbindungsstückarten werden entsprechend den Regelungen EIA/TIA-604-5 unterschieden: Kernzahlen (Reihenzahl), männlicher Kopf (Mann, Frau), Polarität (PC oder APC). | ||||||||
8 Duplex zu betreiben Kerne MTP (uniboot 4xLC); Gerade Kabel Geschirr des Simplexbetriebs (4xLC). MTP-, werden gerade Kabel Geschirr LC/SC/FC/ST mit MTP- und LC-/SC/FC/STverbindungsstück an beiden Enden beendet. Das 8pcsDuplex (uniboot 4xLC); Simplexbetrieb (4xLC) Fanoutkabel werden für 40G QSFP+ PLR4 zum Direktanschluss Optik 10G SFP+ LR und Rechenzentrumanwendungen zu den mit hoher Dichte optimiert. haben Sie die gleiche Länge. Sie ist speziell für Faser die mit hoher Dichte bestimmt, die in den Rechenzentren ausbessert, die Raumersparnis benötigen und Kabelmanagementprobleme verringern. |
||||||||
Werden gerade Kabel Geschirr Inspektion 8F MTP- LC/SC/FC/ST für 40G QSFP+ PLR4 zum Direktanschluss Optik 10G SFP+ LR und Rechenzentrumanwendungen zu den mit hoher Dichte optimiert. Dieses Geschirrkabel mit 8 Fasern wird für einen Direktanschluss zwischen QSFP+ zu (4) SFP+-Häfen ohne Schalttafeln oder durchschnittlichen den Zwischenstämmen benutzt. |
Der Industriestandard der Verbindungsstücke:
Verbindungsstück | Hinweis | Unterkunft von Details | ||||||
MTP Singlemode | EIA/TIA-604-5 | INSPEKTION APC: Grüner connectors+black-Stiefel (Standardverlust MTP) INSPEKTION APC: Gelber connectors+black-Stiefel (super dämpfungsärmes MTP) |
||||||
MTP in mehreren Betriebsarten | EIA/TIA-604-5 | PC OM1&OM2: Beige connectors+black-Stiefel (Standardverlust MTP) PC OM3&OM4: Stiefel des Aqua connectors+black (Standard&Super dämpfungsärmes MTP) PC OM3&OM4: Stiefel Heather Violets connectors+black (Standardverlust MTP) |
trifft Iec Standard-IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; Konformes strukturiertes Verkabeln TIA-604-5 (FOCIS5) pro TIA-568-C | ||||||||
10G Faser-Kanal konform | ||||||||
40G und 100G IEEE 802,3 |
Der Industriestandard anderer Verbindungsstücke:
Sc: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973 | ||||||||
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973. | ||||||||
FC: UVP /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973 | ||||||||
St.: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw. | ||||||||
E2000: IEC61754-15 |
Verfügbar für
G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM1 62.5/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 | ||||||||
OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000 |
Optische Spezifikationen:
Spezifikt.-Einzelteile. | Monomode- (8 Grad APC polierte) | In mehreren Betriebsarten (flache Politur des PC) | ||||||
nsertion Verlust (MTP) (Iec 61300-3-34) |
Standardverlust: ≤0.75dB (maximal), ≤0.50dB (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
Standardverlust: ≤0.6dB (maximal), ≤0.50 (typisch) Superdämpfungsärmes: ≤0.35dB (maximal), ≤0.20dB (typisch) |
||||||
Einfügungsdämpfung (LC/SC/FC/ST) (Iec 61300-3-6) |
≤0.3dB | ≤0.3dB | ||||||
Rückflussdämpfung (MTP) | ≥60dB (Polieren 8degree) | ≥25dB | ||||||
Rückflussdämpfung (LC/SC/FC/ST) | APC≥60dB; UPC≥50dB | ≥35dB | ||||||
Haltbarkeit | <0> | |||||||
Austauschbarkeit | ≤0.2dB | |||||||
Einsatz-Zug Test | Über 600mal IL <0.5dB | |||||||
Dehnfestigkeit | >70N | |||||||
Betriebstemperatur (℃) | ·- 40 zu + 85°C |
Eigenschaften:
niedrige Einfügungsdämpfung, Verlust der hohen Rendite | ||||||||
M.Ü. basierte aus verschiedenen Fasernverbindungsstück, 4,8,12 und 24 Faserverbindungsstückbeendigungen und -versammlungen | ||||||||
wirtschaftliche Lösung für Massebeendigung der Faser | ||||||||
bestimmt für dämpfungsärme und Standardverlust Inspektions- und Millimeter-Anwendungen | ||||||||
Ruggedized das runde die verfügbaren Kabel, ovales Kabel und bloßen Bandwahlen | ||||||||
farbunterlegte Wohnungen verfügbar Faserart, polnische Art und/oder Verbindungsstückgrad unterscheiden | ||||||||
gut in der Wiederholbarkeit und in der Austauschbarkeit |
Die Verdienste des MPO-/MTPfleckenkabels/des Stammkabels umfassen im Allgemeinen:
hoch- Qualität — MPO-/MTPfleckenkabel-/-stammkabel sind die Fabrik, die zusammen mit den Prüfberichten vor-beendet wird, geprüft ist und verpackt ist. Diese Berichte dienen als langfristige Dokumentation und Qualitätskontrolle. | ||||||||
haben abnehmende Kabel volume-MPO/MTP Fleckenkabel-/-stammkabel kleine Durchmesser, die das Kabelvolumen verringern und die Klimaanlagenbedingungen in den Rechenzentren verbessern | ||||||||
zeit- Einsparung — mit dem speziellen bedienungsfertigen Entwurf, können MPO-/MTPfleckenkabel/Stammkabel enthalten werden und sofort angeschlossen werden. Er hilft groß, die Installationszeit zu verringern. |
Anwendung:
Werden gerade Kabel Geschirr Inspektion 8F MTP- LC/SC/FC/ST für 40G QSFP+ PLR4 zum Direktanschluss Optik 10G SFP+ LR und Rechenzentrumanwendungen zu den mit hoher Dichte optimiert. | ||||||||
Dieses Geschirrkabel mit 8 Fasern wird für einen Direktanschluss zwischen QSFP+ zu (4) SFP+-Häfen ohne Schalttafeln oder durchschnittlichen den Zwischenstämmen benutzt | ||||||||
Alle MTP-Verbindungsstücke OMCS sind von Senko/Nissin/Sumitomo. MTP-Faser-Verbindungskabel ist eine Art Kabel mit hoher Dichte, die im Allgemeinen Gebrauch in drei Bereichen ist. | ||||||||
die Data Center-Anwendung mit hoher dichter Gradumwelt | ||||||||
die Glasfaser zum Gebäude | ||||||||
die interne Verbindungsstückanwendung in der Faserausrüstung. |
Benennung von Rules&Order-Bestätigungs-Informationen:
Zion Communications heiße MTP-LC gerade Geschirr Kabel
Zion Code | Zion Description | |||||||
7236037 | ZCM11A12HIAX | 8F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236038 | ZCM11A22HIAX | 12F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236039 | ZCM11A52HIAX | 24F MPO Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236040 | ZCM11A17HAAX | Optik-MPO-LC 2.0mm 8F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236041 | ZCM11A27HAAX | Optik-MPO-LC 2.0mm 12F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236042 | ZCM11A57HAAX | Optik-MPO-LC 2.0mm 24F MPO OM3 gerade Kabel Geschirr Faser | ||||||
7236043 | ZCM11A18HMAX | Optik-MPO-LC 2.0mm 8F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236044 | ZCM11A28HMAX | Optik-MPO-LC 2.0mm 12F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236045 | ZCM11A58HMAX | Optik-MPO-LC 2.0mm 24F MPO OM4 gerade Kabel Geschirr Faser | ||||||
7236046 | ZCM21A12HIAX | 8F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236047 | ZCM21A22HIAX | 12F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236048 | ZCM21A52HIAX | 24F MTP Optik-MPO-LC 2.0mm gerade Kabel Geschirr Inspektions-Faser | ||||||
7236049 | ZCM21A17HAAX | Optik-MPO-LC 2.0mm 8F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236050 | ZCM21A27HAAX | Optik-MPO-LC 2.0mm 12F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236051 | ZCM21A57HAAX | Optik-MPO-LC 2.0mm 24F MTP OM3 gerade Kabel Geschirr Faser | ||||||
7236052 | ZCM21A18HMAX | Optik-MPO-LC 2.0mm 8F MTP OM4 gerade Kabel Geschirr Faser | ||||||
7236053 | ZCM21A28HMAX | Optik-MPO-LC 2.0mm 12F MTP OM4 gerade Kabel Geschirr Faser | ||||||
7236054 | ZCM21A58HMAX | Optik-MPO-LC 2.0mm 24F MTP OM4 gerade Kabel Geschirr Faser |
Verbindungsstück | Faser-Kanal |
Drei die Verbindungs-Methoden-Hilfe halten die rechte MPO-/MTPpolarität
MTP – 8 x LC Struktur-artiges Simplex1
MTP – 4 x LC Struktur-artige Duplex2
MTP – 4 x Uniboot LC Struktur-artige 3
Die Details des Materials
Verpacken
Genommenes und gut-geschütztes Faserlichtleiterkabelpaket dieses leicht ist durch OMC als Nichterfüllung beschriftet worden und markiert worden. Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche kartonieren verwendet zu werden, hängt von Waren Menge ab. Verpackung kann besonders angefertigt werden. | ||||||||
OEM-/ODMservice für Sie
1. Kabelfarbe, Wort druckend, Material der Kabeljacke, die Farbe des Verbindungsstücks | ||||||||
2. Soem-Aufkleber, identifizieren Ring, den Aufkleber des Kabels, der Kasten und versenden Kennzeichen | ||||||||
3. Unterschiedliches Qualität Niveau. |
