Zion-Code: ZCM21A57HAAX

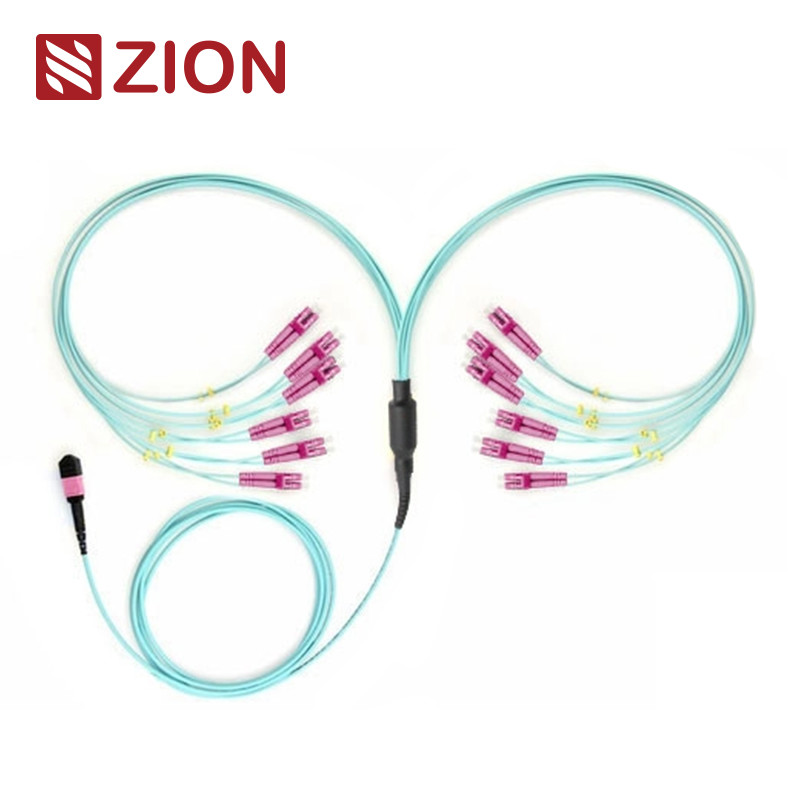

Zion Beschreibung: 24F MTP OM3 Glasfaser MTP-LC 2,0 mm Gerade Kabel
Der MTP-Anschluss ist eine Art Faseranschluss.Das MTP-Hochdichtefaservorverbindungssystem wird derzeit hauptsächlich für die Anwendung in Hochdichteumgebungen von Rechenzentren verwendet., die Anwendung von Glasfaser auf das Gebäude und die Anwendungen für interne Verbindungen innerhalb der optischen Transceiver-Ausrüstung wie die optische Vorrichtung, 40G, 100G, QSFP+.
Die MTP-Anschlussarten werden nach den Vorschriften EIA/TIA-604-5 unterschieden: Kernnummern (Arraynummer), männlicher Kopf (Männlich, weiblich), Polarität (PC oder APC).
24 Kerne MTP Weiblich bis 12 LC Duplex (( 12xLC Uniboot; 24 LC Simplex) 24F MTP- LC/SC/FC/ST Gerade Kabel sind mit MTP und LC/SC/FC/ST Anschluss an beiden Enden beendet.Die 24 Stück für LC Uniboot;24 LC Simplex) werden für 40G QSFP+ PLR4 bis 10G SFP+ LR-Optiken mit direktem Anschluss und hochdensitierten Rechenzentrumsanwendungen optimiert.Es ist speziell für Hochdichte-Faser-Patching in Rechenzentren entwickelt, die Platz sparen und Kabelmanagement Probleme reduzieren müssen..
24F MTP-LC/SC/FC/ST Gerade Kabel, die für 100GBASE-SR10 CXP/CFP-Verbindungslösungen, 100GBASE-LR4 und Hochdichte-Rechenzentren entwickelt wurden.Es ist für 10/40/100G-Anwendungen in Rechenzentren mit hoher Dichte optimiertDieses 24-Fiber-Gurtkabel wird zum Anschließen von (12) SFP+ an ein MTP-Adapter-Panel und einen MTP-Trunk verwendet.
Anschlüsse ◄ Industriestandard
MPO EinzelmodusReferenz:Die EIA/TIA-604-5
MPO EinzelmodusWohnungsdetails:SM APC: Grüne Steckverbinder+schwarzer Koffer (MTP mit Standardverlust)
SM APC: Gelbe Steckverbinder+schwarzer Koffer (MTP mit super geringem Verlust)
MPO MultimodeReferenz:Die EIA/TIA-604-5
MPO MultimodeWohnungsdetails:OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua-Anschlüsse + schwarzer Stiefel (Standard&Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Steckverbinder + schwarzer Boot (Standardverlust MTP)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) Konform Strukturkabeln pro TIA-568-C
- 10G Glasfaserkanal konform
- 40G und 100G IEEE 802.3
Andere Steckverbinder ◄ Industriestandard
-
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
-
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973.
-
FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326, IEC61754-13 und JIS C5973
-
ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw.
-
E2000: IEC 61754-15
Verfügbar
- G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-SC, MTP-ST, MTP-E2000
- OM1 62.5/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM2 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM3 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM4 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
- OM5 50/125 MTP-LC, MTP-SC,MTP-FC,MTP-SC,MTP-ST,MTP-E2000
Optische Spezifikationen
Einfügungsverlust (MTP) ((IEC 61300-3-34)Einzelmodus (APC)8 Grad poliert):Standardverlust:≤ 0,75dB (maximal), ≤ 0,50dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal), ≤ 0,20dB (typisch)
Einfügungsverlust (MTP) (IEC 61300-3-34)Multimode (PC)Flachpolster):Standardverlust:≤ 0,6 dB (max), ≤ 0,50 dB (typisch);Supergeringer Verlust:≤ 0,35dB (maximal) ≤ 0,20dB (typisch)
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Einzelmodus (APC 8° poliert):≤ 0,3 dB
Einfügungsverlust (LC/SC/FC/ST) (IEC 61300-3-6)Multimode (PC Flachpolster):≤ 0,3 dB
Rückkehrverlust (MTP)Einzelmodus (APC)8 Grad poliert):≥ 60 dB(8 Grad poliert)
Rückkehrverlust (MTP)Multimode (PC)Flachpolster):≥ 25 dB
Rückkehrverlust (LC/SC/FC/ST):APC ≥ 60 dB; UPC ≥ 50 dB
Rückkehrverlust (LC/SC/FC/ST):≥ 35 dB
Haltbarkeit:< 0,3 dB typische Veränderung (200 Paarungen)
Austauschbarkeit: ≤ 0,2 dB
Einfügen-Ziehen-Test: 500 mal, IL<0.5 dB
Zugfestigkeit:> 70N
BetriebstemperaturEinzelmodus (APC):-40°C bis +85°C
Eigenschaften
- Niedriger Einsatzverlust, hoher Ertragsverlust
- MT-basierter Multifiberanschluss, 4,8Anschlüsse und Anschlüsse für Glasfaserverbindungen
- Wirtschaftliche Lösung für die Massenvernichtung von Fasern
- Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
- Ausgestaltet mit rundem Kabel, ovalem Kabel und nacktem Band
- Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und/oder Verbindungsklasse
- Gute Wiederholbarkeit und Austauschbarkeit
Zu den Vorteilen von MPO/MTP Patch-/Stammkabeln gehören im Allgemeinen
- Hochwertiges MPO/MTP Patch-Kabel/Stammkabel werden vor der Fertigung in der Fabrik geprüft und zusammen mit den Prüfberichten verpackt.
- Verringerung des KabelvolumensMPO/MTP Patch-Kabel/Stammkabel haben sehr kleine Durchmesser, was das Kabelvolumen verringert und die Klimaanlagen in Rechenzentren verbessert
- Mit dem speziellen Plug-and-Play-Design lassen sich MPO/MTP Patch-Kabel/Stammkabel einbauen und sofort anschließen.
Anwendung
24F MTP-LC/SC/FC/ST Gerade Kabel, die für 100GBASE-SR10 CXP/CFP-Verbindungslösungen, 100GBASE-LR4 und Hochdichte-Rechenzentren entwickelt wurden.Es ist für 10/40/100G-Anwendungen in Rechenzentren mit hoher Dichte optimiert.Dieses 24 Fiber Harness Kabel wird verwendet, um (12) SFP + in ein MTP-Adapter-Panel und MTP-Trunk zu verbinden
Alle MTP-Anschlüsse von OMC sind von Senko/Nissin/Sumitomo.
- Die Datencenter-Anwendung mit hoher Dichte
- Die Glasfaser zum Gebäude
- Die Anwendung von internen Anschlüssen in Glasfaserausrüstung.
Benennungsregeln und Bestellbestätigungsinformationen:
Zion Communication's Hot MTP-LC Geraden Kabel
- 7236037 ZCM11A12HIA: 8F MPO SM Glasfaserkabel MPO-LC 2,0 mm
- 7236038 ZCM11A22HIA: 12F MPO SM Glasfaserkabel MPO-LC 2,0 mm
- 7236039 ZCM11A52HIA: 24F MPO SM Glasfaser MPO-LC 2,0 mm Kabel mit geradlinigem Gurt
- 7236040 ZCM11A17HAA: 8F MPO OM3 Glasfaserkabel MPO-LC 2.0mm
- 7236041 ZCM11A27HAA: 12F MPO OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236042 ZCM11A57HAA: 24F MPO OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236043 ZCM11A18HMA: 8F MPO OM4 Glasfaser MPO-LC 2,0 mm Kabel mit geradeem Gurt
- 7236044 ZCM11A28HMA: 12F MPO OM4 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236045 ZCM11A58HMA: 24F MPO OM4 Glasfaserkabel MPO-LC 2,0 mm
- 7236046 ZCM21A12HIA: 8F MTP SM Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236047 ZCM21A22HIA: 12F MTP SM Glasfaser MPO-LC 2.0mm Kabel mit geradlinigem Gurt
- 7236048 ZCM21A52HIA: 24F MTP SM Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236049 ZCM21A17HAA: 8F MTP OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236050 ZCM21A27HAA: 12F MTP OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236051 ZCM21A57HAA: 24F MTP OM3 Glasfaser MPO-LC 2.0mm Kabel mit geradeem Gurt
- 7236052 ZCM21A18HMA: 8F MTP OM4 Glasfaser MPO-LC 2.0mm Kabel mit Geraden
- 7236053 ZCM21A28HMA: 12F MTP OM4 Glasfaser MPO-LC 2.0mm Kabel mit Geraden
- 7236054 ZCM21A58HMA: 24F MTP OM4 Glasfaserkabel MPO-LC 2.0mm
Verbindungsfaserkanal
Drei Verbindungsmethoden helfen, die richtige MPO/MTP-Polarität zu halten
MTP 24 x LC Einfache Struktur Typ 1
MTP ¢12 x LC Duplex-Struktur-Typ 2 - Typ A
MTP 12 x LC Duplex-Struktur Typ 2 - Typ B
MTP ¢12 x LC Duplex-Struktur-Typ 2 - Typ C
MTP-Polarität für MTP-Polarität 12 x Uniboot LC-Struktur-Typ 3
Einzelheiten zum Material
Verpackung
Dieses leicht zu übernehmende und gut geschützte Glasfaserkabelpaket wurde von OMC als Standard gekennzeichnet und markiert.
Standardkartongröße: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm. Welche Kartonform verwendet wird, hängt von der Warenmenge ab.
Die Verpackung kann angepasst werden.
OEM/ODM-Service für Sie
- Farbe des Kabels, Druckwort, Material der Kabelbedeckung, Farbe des Steckers
- OEM-Kennzeichnung, Identifizierungsring, Kabel-Kennzeichnung,Schachtel, Versandzeichen
- Ein anderes Qualitätsniveau.
