24F MTP-LC OM4 Glasfaser-Harness-Kabel mit 2,0 mm geradem Design für Hochleistungs-Rechenzentren

24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
24F MTP-LC OM4 Fiber Optic Harness Cable with 2.0mm Straight Design for High-Density Data Centers
Grundlegende Informationen
Herkunftsort: China
Markenname: HELLOSIGNAL® OR OEM
Min Bestellmenge: 50 Stück
Verpackung Informationen: 10 Stück / Plastiktüte
Lieferzeit: Normalerweise 25 Tage nach Erhalt der Anzahlung.
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: keine Begrenzung
Bestpreis Kontakt
Detailinformationen
Haltbarkeit: <0,3 dBtypische Änderung, 200 Paarungen Austauschbarkeit: ≤0,2 dB
Einfüge-Ziehen-Prüfung: Über 600 Mal, IL < 0,5 dB Zugfestigkeit: >70 N
Betriebstemperatur (°C): -40 bis + 85 °C
Hervorheben:

24F MTP-LC-Kabelbaum

,

OM4-Glasfaser-Kabelbaum

,

2

Produkt-Beschreibung

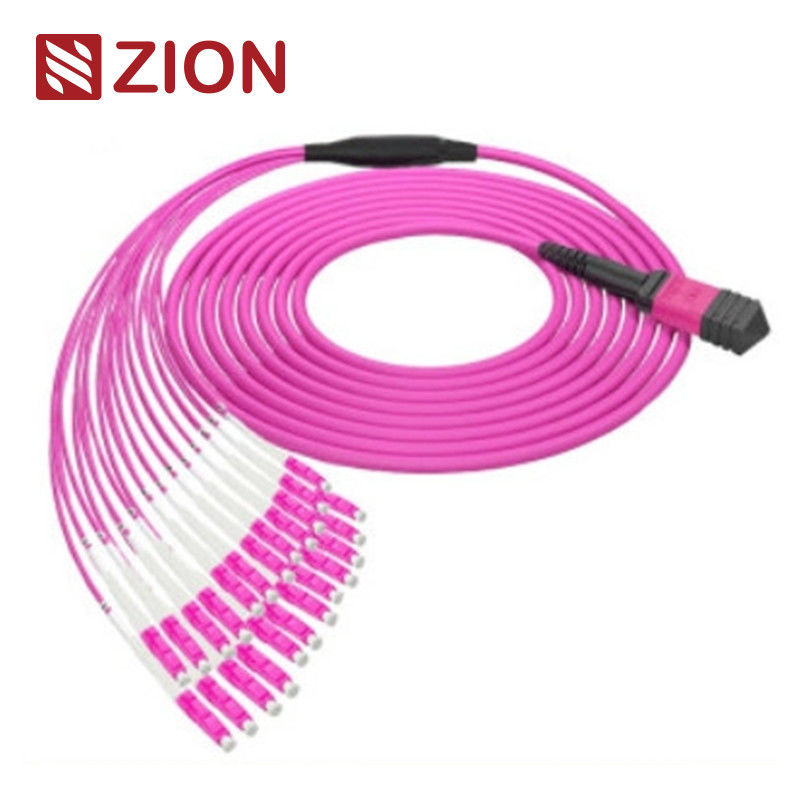

24F MTP OM4 Glasfaser-Optik MTP-LC 2,0 mm Gerade-Harness-Kabel
24F MTP-LC OM4 Glasfaser-Harness-Kabel mit 2,0 mm geradem Design für Hochleistungs-Rechenzentren 0
Zion Produktinformationen
Zion Code: ZCM21A58HAAX
Zion Beschreibung: 24F MTP OM4 Glasfaser-Optik MTP-LC 2,0 mm Gerade-Harness-Kabel
Produktübersicht
Der MTP-Steckverbinder ist ein Multi-Faser-Push-On-Steckverbinder, der für Glasfaseranwendungen mit hoher Dichte entwickelt wurde. Dieses 24-adrige MTP-Buchse-zu-12-LC-Duplex-Harness-Kabel ist für die Direktverbindung von 40G QSFP+ PLR4 zu 10G SFP+ LR-Optiken und Hochleistungs-Rechenzentrumsumgebungen optimiert.
MTP-Steckverbinder sind gemäß den EIA/TIA-604-5-Vorschriften standardisiert und zeichnen sich durch Aderanzahl, Geschlecht (Stecker/Buchse) und Poliertyp (PC oder APC) aus.
Einhaltung industrieller Standards
MTP-Steckverbinder-Standards
MTP Singlemode Referenz: EIA/TIA-604-5
MTP Singlemode Gehäusedetails: SM APC: Grüne Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
SM APC: Gelbe Steckverbinder + schwarzer Stiefel (Super Low Loss MTP)
MTP Multimode Referenz: EIA/TIA-604-5
MTP Multimode Gehäusedetails: OM1&OM2 PC: Beige Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
OM3&OM4 PC: Aqua Steckverbinder + schwarzer Stiefel (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heide-Violett Steckverbinder + schwarzer Stiefel (Standardverlust MTP)
  • Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform Strukturierte Verkabelung gemäß TIA-568-C
  • 10G Fiber Channel konform
  • 40G und 100G IEEE 802.3
Andere Steckverbinder-Standards
  • SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 und JIS C5973
  • LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 und JIS C5973
  • FC: EIA /TIA-604-04, FOCIS4, NTT-FC, GR-326. IEC61754-13 und JIS C5973
  • ST: TIA/EIA, FOCIS2, GR-326. IEC61754-2 und JIS C5973 usw.
  • E2000: IEC61754-15
Verfügbare Fasertypen
  • G657A1 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657A2/B2 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • G657B3 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM1 62,5/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM2 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM3 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM4 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
  • OM5 50/125 MTP-LC, MTP-SC, MTP-FC, MTP-ST, MTP-E2000
Optische Spezifikationen
Einfügedämpfung
MTP (IEC 61300-3-34) Singlemode (APC 8-Grad poliert): Standardverlust: ≤0,75 dB (max.), ≤0,50 dB (typisch); Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
MTP (IEC 61300-3-34) Multimode (PC Flachpolitur): Standardverlust: ≤0,6 dB (max.), ≤0,50 (typisch); Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
LC/SC/FC/ST (IEC 61300-3-6) Singlemode (APC 8-Grad poliert): ≤0,3 dB
LC/SC/FC/ST (IEC 61300-3-6) Multimode (PC Flachpolitur): ≤0,3 dB
Rückflussdämpfung
MTP Singlemode (APC 8-Grad poliert): ≥60 dB
MTP Multimode (PC Flachpolitur): ≥25 dB
LC/SC/FC/ST: APC≥60 dB; UPC≥50 dB
LC/SC/FC/ST: ≥35 dB
Leistungsspezifikationen
  • Haltbarkeit: <0,3 dB typische Änderung (200 Steckvorgänge)
  • Austauschbarkeit: ≤0,2 dB
  • Einsteck-Zug-Test: 500 Mal, IL＜0,5 dB
  • Zugfestigkeit: >70 N
  • Einsteckvorgänge: >600
  • Betriebstemperatur Singlemode (APC): -40°C bis +85°C
Hauptmerkmale
  • Geringe Einfügedämpfung, hohe Rückflussdämpfung
  • MT-basierter Multi-Faser-Steckverbinder mit 4,8,12 und 24 Faseranschlüssen
  • Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
  • Konzipiert für Anwendungen mit geringem Verlust und Standardverlust SM und MM
  • Robuste Rundkabel-, Ovalkabel- und Blankband-Optionen verfügbar
  • Farbcodierte Gehäuse zur Unterscheidung von Fasertyp, Poliertyp und Steckverbinderqualität
  • Hervorragende Wiederholbarkeit und Austauschbarkeit
MPO/MTP Kabel Vorteile
  • Hohe Qualität - Werkseitig vorkonfektioniert, getestet und verpackt mit Testberichten zur Dokumentation und Qualitätskontrolle
  • Platzsparend - Kleine Durchmesser verringern das Kabelvolumen und verbessern die Klimatisierungsbedingungen in Rechenzentren
  • Zeiteffizient - Plug-and-Play-Design reduziert die Installationszeit erheblich
Anwendungen
Konzipiert für 100GBASE-SR10 CXP/CFP Interconnect Solution, 100GBASE-LR4 und Hochleistungs-Rechenzentrumsumgebungen. Optimiert für 10/40/100G Hochleistungs-Rechenzentrumsanwendungen. Dieses 24-Faser-Harness-Kabel wird zum Anschließen von (12) SFP+ in ein MTP-Adapterfeld und einen MTP-Trunk verwendet.
Alle MTP-Steckverbinder stammen von Senko/Nissin/Sumitomo. MTP-Glasfaser-Patchkabel werden in drei Hauptbereichen eingesetzt:
  • Hochleistungs-Rechenzentrumsumgebungen
  • Fiber-to-the-Building-Anwendungen
  • Interne Steckverbinderanwendungen in Glasfaserausrüstung
24F MTP-LC OM4 Glasfaser-Harness-Kabel mit 2,0 mm geradem Design für Hochleistungs-Rechenzentren 1 24F MTP-LC OM4 Glasfaser-Harness-Kabel mit 2,0 mm geradem Design für Hochleistungs-Rechenzentren 2
Verwandte Produkte
Zion Communications Hot MTP-LC Gerade-Harness-Kabel:
  • 7236037 ZCM11A12HIA: 8F MPO SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236038 ZCM11A22HIA: 12F MPO SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236039 ZCM11A52HIA: 24F MPO SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236040 ZCM11A17HAA: 8F MPO OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236041 ZCM11A27HAA: 12F MPO OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236042 ZCM11A57HAA: 24F MPO OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236043 ZCM11A18HMA: 8F MPO OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236044 ZCM11A28HMA: 12F MPO OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236045 ZCM11A58HMA: 24F MPO OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236046 ZCM21A12HIA: 8F MTP SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236047 ZCM21A22HIA: 12F MTP SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236048 ZCM21A52HIA: 24F MTP SM Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236049 ZCM21A17HAA: 8F MTP OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236050 ZCM21A27HAA: 12F MTP OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236051 ZCM21A57HAA: 24F MTP OM3 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236052 ZCM21A18HMA: 8F MTP OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236053 ZCM21A28HMA: 12F MTP OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
  • 7236054 ZCM21A58HMA: 24F MTP OM4 Glasfaser-Optik MPO-LC 2,0 mm Gerade-Harness-Kabel
Verpackung & Anpassung
Die Standardverpackung umfasst beschriftete und markierte Glasfaseroptikkabel in Schutzkartons. Standardkartongrößen: 34*22*15 cm; 44*34*24 cm; 54*39*34 cm (Größe abhängig von der Menge).
OEM/ODM-Dienstleistungen verfügbar
  • Kabelanpassung in Farbe, Bedruckung und Mantelmaterial
  • OEM-Etikett, Identifikationsringe, Kabellabels und Versandmarkierungen
  • Verschiedene Qualitätsstufen verfügbar
