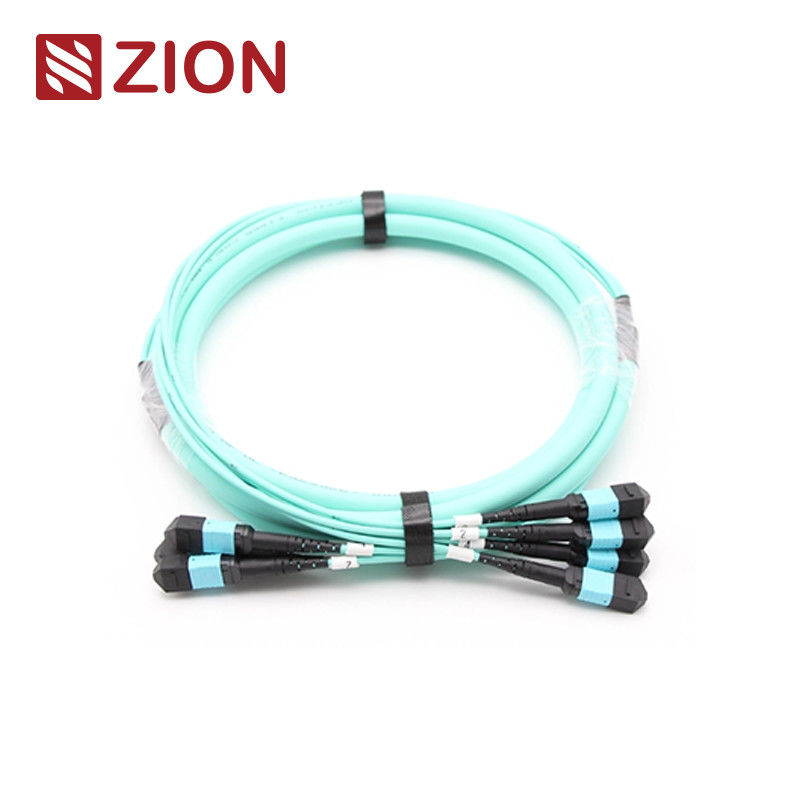

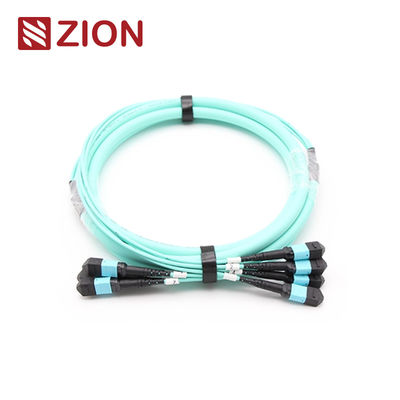

48F(4x12) MTP OM3 Glasfaser-Trunkkabel
Hochdichtes 48-Faser-MTP-OM3-Trunkkabel für Rechenzentrumsanwendungen, das 10G/40G/100G-Datenübertragung unterstützt.
Zion-Code: ZCM22C7HIAX
Zion-Beschreibung: (4*12)48F MTP OM3 Glasfaser-Trunkkabel
Der MTP-Steckverbinder ist ein Multi-Faser-Push-On-Steckertyp, der für Umgebungen mit hoher Dichte entwickelt wurde. Dieses System wird hauptsächlich in Rechenzentren, Fiber-to-the-Building-Anwendungen und internen Verbindungen innerhalb von optischen Transceiver-Geräten verwendet, die 40G-, 100G- und QSFP+-Technologien unterstützen.
MTP-Steckertypen werden gemäß den EIA/TIA-604-5-Vorschriften nach Kernanzahl, Geschlecht (Stecker/Buchse) und Polarität (PC oder APC) klassifiziert.
Produktübersicht
24F-144F MPO/MTP-Trunkkabel werden an beiden Enden mit MPO/MTP-Steckern abgeschlossen und verbinden MPO/MTP-Module als permanente Verbindungen. Diese Kabel sind in 12, 24, 48, 60, 72, 96 und 144 Faser-Konfigurationen erhältlich und unterstützen Geschwindigkeiten von bis zu 10G/40G/100 Gbit/s-Rechenzentrumslösungen.
Industriestandards für Steckverbinder
MTP Singlemode
Referenz: EIA/TIA-604-5
Gehäusedetails:
SM APC: Grüne Steckverbinder + schwarze Manschette (Standard Loss MTP)
SM APC: Gelbe Steckverbinder + schwarze Manschette (Super Low Loss MTP)
MTP Multimode
Referenz: EIA/TIA-604-5
Gehäusedetails:
OM1 & OM2 PC: Beige Steckverbinder + schwarze Manschette (Standard Loss MTP)
OM3 & OM4 PC: Aqua Steckverbinder + schwarze Manschette (Standard & Super Low Loss MTP)
OM3 & OM4 PC: Heide-Violett Steckverbinder + schwarze Manschette (Standard Loss MTP)
- Erfüllt IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform
- Strukturierte Verkabelung gemäß TIA-568-C
- 10G Fiber Channel konform
- 40G und 100G IEEE 802.3 konform
Optische Spezifikationen
Einfügedämpfung (MTP) Singlemode (APC 8-Grad poliert):
Standardverlust: ≤0,75 dB (max.), ≤0,50 dB (typisch)
Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
Einfügedämpfung (MTP) Multimode (PC Flachpolitur):
Standardverlust: ≤0,6 dB (max.), ≤0,50 (typisch)
Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
Einfügedämpfung (LC/SC/FC/ST) Singlemode (APC 8-Grad poliert): ≤0,3 dB
Einfügedämpfung (LC/SC/FC/ST) Multimode (PC Flachpolitur): ≤0,3 dB
Rückflussdämpfung (MTP) Singlemode (APC 8-Grad poliert): ≥60 dB
Rückflussdämpfung (MTP) Multimode (PC Flachpolitur): ≥25 dB
Rückflussdämpfung (LC/SC/FC/ST): APC≥60 dB; UPC≥50 dB
Haltbarkeit: <0,3 dB typische Änderung (200 Steckvorgänge)
Austauschbarkeit: ≤0,2 dB
Einsteck-Zug-Test: 500 Mal, IL＜0,5 dB
Zugfestigkeit: >70 N
Einsteckvorgänge: >600
Betriebstemperatur Singlemode (APC): -40°C bis +85°C
Hauptmerkmale
- Geringe Einfügedämpfung, hohe Rückflussdämpfung
- MT-basierter Multi-Faser-Steckverbinder mit 4, 8, 12 und 24 Faseranschlüssen
- Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
- Konzipiert für geringe Verluste und Standardverluste bei SM- und MM-Anwendungen
- Robuste Rundkabel-, Ovalkabel- und Blankband-Optionen
- Farbcodierte Gehäuse zur einfachen Faserart-Identifizierung
- Hervorragende Wiederholbarkeit und Austauschbarkeit
Anwendungen
Alle OMC MTP-Steckverbinder stammen von Senko/Nissin/Sumitomo. MTP-Glasfaser-Patchkabel werden in drei Hauptbereichen eingesetzt:
- Umgebungen mit hoher Dichte in Rechenzentren
- Fiber-to-the-Building-Installationen
- Interne Verbindungen innerhalb von Glasfasergeräten
Produktdokumentation
Push-Pull-Lasche für Senko MTP
Kabelmaterialien und -konstruktion
Steckverbinder und Fiber Channel
Hinweis: Buchsenstecker müssen mit Steckersteckertypen verbunden werden.
MTP-MTP 12F Trunkkabelzeichnung
Längentoleranzspezifikationen
| Gesamtlänge (L) (m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % x L/-0 |
MTP/MPO-Polaritätsverbindungsmethoden
Drei Verbindungsmethoden gewährleisten die richtige MTP/MPO-Polarität. Da der Unit-Steckverbinder des 24F-144F MPO/MTP-Trunkkabels 12F MPO/MTP ist, behält er die gleiche Polarität wie einzelne 12F MPO/MTP-Trunkkabel.
Materialdetails
Verwandte Produkte
Zion Communications beliebte MPO/MTP-Trunkkabel:
- 7236055 ZCM12C2HIA: (4*12)48F MPO SM Glasfaser-Trunkkabel
- 7236056 ZCM12C7HAA: (4*12)48F MPO OM3 Glasfaser-Trunkkabel
- 7236057 ZCM12C8HMAX: (4*12)48F MPO OM4 Glasfaser-Trunkkabel
- 7236058 ZCM22C2HIA: (4*12)48F MTP SM Glasfaser-Trunkkabel
- 7236059 ZCM22C7HAA: (4*12)48F MTP OM3 Glasfaser-Trunkkabel
- 7236060 ZCM22C8HMA: (4*12)48F MTP OM4 Glasfaser-Trunkkabel
Verpackung
Glasfaserkabel werden in Schutzverpackungen mit OMC-Kennzeichnung verpackt. Standardkartongrößen sind 34×22×15 cm, 44×34×24 cm und 54×39×34 cm. Die Kartonauswahl hängt von der Menge ab. Kundenspezifische Verpackungen sind verfügbar.
OEM/ODM-Dienstleistungen
Anpassungsoptionen umfassen:
- Kabelfarbe, Bedruckung und Mantelmaterial
- Anpassung der Steckverbinderfarbe
- OEM-Kennzeichnung, Identifikationsringe und Kabelkennzeichnungen
- Kundenspezifische Kartons und Versandmarkierungen
- Verschiedene Qualitätsstufen verfügbar
