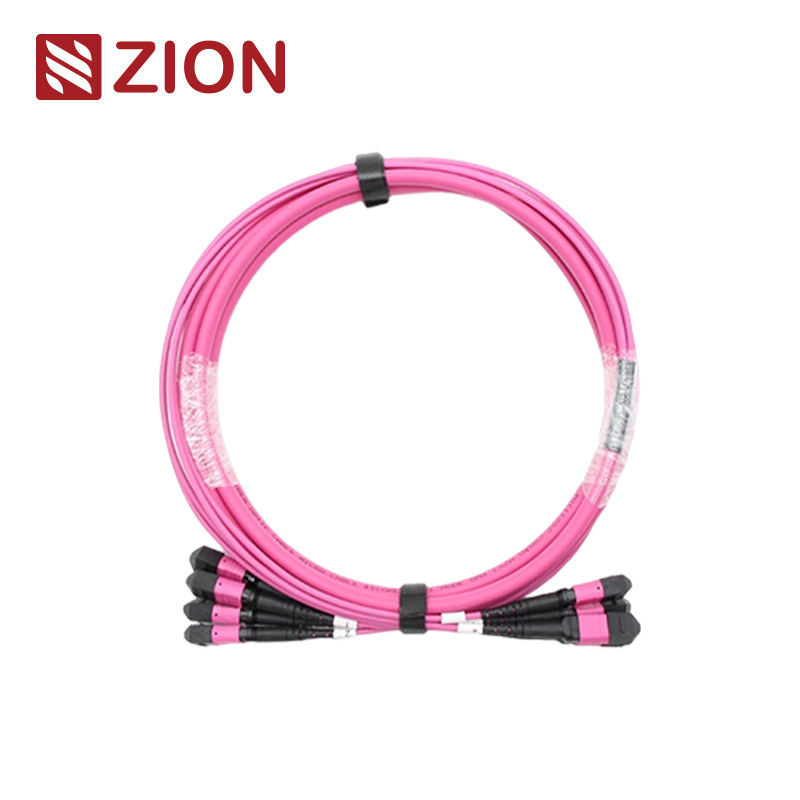

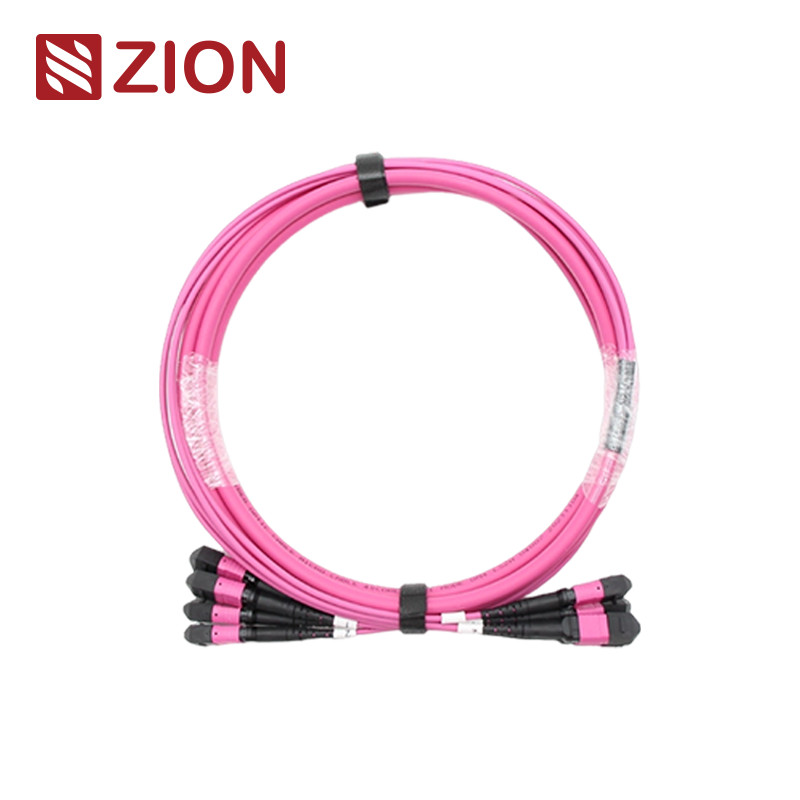

(4×12)48F MTP OM4 Glasfaser-Trunkkabel
Hochdichtes MTP OM4 Glasfaser-Trunkkabel, konzipiert für Rechenzentrumsanwendungen, Fiber-to-the-Building-Installationen und interne Verbindungen in optischen Transceiver-Geräten.
Produktidentifizierung
Zion-Code: ZCM22C8HIAX
Zion-Beschreibung: (4×12)48F MTP OM4 Glasfaser-Trunkkabel
Der MTP-Steckverbinder ist ein Multi-Faser-Push-On-Steckertyp, der für Umgebungen mit hoher Dichte entwickelt wurde. Dieses vorkonfektionierte System wird hauptsächlich in Rechenzentren, Fiber-to-the-Building-Anwendungen und internen Verbindungen innerhalb optischer Transceiver-Geräte verwendet, die 40G-, 100G- und QSFP+-Anwendungen unterstützen.
MTP-Steckverbinder-Spezifikationen
MTP-Steckertypen werden gemäß den EIA/TIA-604-5-Vorschriften basierend auf der Kernanzahl, dem Geschlecht (Stecker/Buchse) und der Polarität (PC oder APC) klassifiziert.
24F-144F MPO/MTP-Trunkkabel werden an beiden Enden mit MPO/MTP-Steckern abgeschlossen und verbinden MPO/MTP-Module als permanente Verbindungen. Diese Kabel sind mit 12, 24, 48, 60, 72, 96 oder 144 Fasern erhältlich und unterstützen Geschwindigkeiten von bis zu 10/40/100 Gbit/s für Rechenzentrumslösungen.
Industriestandards
MTP Singlemode
Referenz: EIA/TIA-604-5
Gehäusedetails:
SM APC: Grüne Stecker + schwarze Manschette (Standard Loss MTP)
SM APC: Gelbe Stecker + schwarze Manschette (Super Low Loss MTP)
MTP Multimode
Referenz: EIA/TIA-604-5
Gehäusedetails:
OM1&OM2 PC: Beige Stecker + schwarze Manschette (Standard Loss MTP)
OM3&OM4 PC: Aqua Stecker + schwarze Manschette (Standard & Super Low Loss MTP)
OM3&OM4 PC: Heather Violet Stecker + schwarze Manschette (Standard Loss MTP)
- Erfüllt die IEC-Norm IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5(FOCIS5) konform
- Strukturierte Verkabelung gemäß TIA-568-C
- 10G Fiber Channel konform
- 40G und 100G IEEE 802.3 konform
Optische Spezifikationen
Einfügedämpfung (MTP) - IEC 61300-3-34
Singlemode (APC 8-Grad poliert):
Standardverlust: ≤0,75 dB (max.), ≤0,50 dB (typisch)
Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
Multimode (PC Flachpolitur):
Standardverlust: ≤0,6 dB (max.), ≤0,50 dB (typisch)
Super Low Loss: ≤0,35 dB (max.), ≤0,20 dB (typisch)
Einfügedämpfung (LC/SC/FC/ST) - IEC 61300-3-6
Singlemode (APC 8-Grad poliert): ≤0,3 dB
Multimode (PC Flachpolitur): ≤0,3 dB
Rückflussdämpfung (MTP)
Singlemode (APC 8-Grad poliert): ≥60 dB
Multimode (PC Flachpolitur): ≥25 dB
Zusätzliche Spezifikationen
- Rückflussdämpfung (LC/SC/FC/ST): APC≥60 dB; UPC≥50 dB
- Haltbarkeit: <0,3 dB typische Änderung (200 Steckvorgänge)
- Austauschbarkeit: ≤0,2 dB
- Einsteck-Zug-Test: 500 Mal, IL＜0,5 dB
- Zugfestigkeit: >70 N
- Einsteckvorgänge: >600
- Betriebstemperatur (Singlemode APC): -40°C bis +85°C
Hauptmerkmale
- Geringe Einfügedämpfung, hohe Rückflussdämpfung
- MT-basierter Multi-Faser-Steckverbinder mit 4, 8, 12 und 24 Faseranschlüssen
- Wirtschaftliche Lösung für die Massenkonfektionierung von Fasern
- Konzipiert für geringe Verluste und Standardverluste bei SM- und MM-Anwendungen
- Robuste Rundkabel-, Ovalkabel- und Bare-Ribbon-Optionen
- Farbcodierte Gehäuse zur einfachen Identifizierung
- Hervorragende Wiederholbarkeit und Austauschbarkeit
Anwendungen
Alle OMC MTP-Steckverbinder stammen von Senko/Nissin/Sumitomo. MTP-Glasfaser-Patchkabel werden in drei Hauptbereichen eingesetzt:
- Umgebungen mit hoher Dichte in Rechenzentren
- Fiber-to-the-Building-Installationen
- Interne Verbindungen innerhalb von Glasfasergeräten
Namensregeln & Auftragsbestätigung
Push-Pull-Lasche für Senko MTP
Produktmaterialien
Kabelkonstruktion
Steckverbinder & Fiber Channel
Hinweis: Buchsenstecker müssen mit Steckertypen verbunden werden.
MTP-MTP 12F Trunkkabel-Zeichnung
Längentoleranzspezifikationen
| Gesamtlänge (L) (m) |
Längentoleranz (cm) |
| 0 < L < 1 |
+5/-0 |
| 1 < L < 10 |
+10/-0 |
| 10 < L < 40 |
+15/-0 |
| 40 < L |
+0,5 % × L/-0 |
MTP/MPO-Polaritätsverbindungsmethoden
Drei Verbindungsmethoden helfen, die richtige MTP/MPO-Polarität beizubehalten. Da der Einheitsstecker des 24F-144F MPO/MTP-Trunkkabels 12F MPO/MTP ist, teilt er die gleiche Polarität wie einzelne 12F MPO/MTP-Trunkkabel.
Materialdetails
Beliebte MPO/MTP-Trunkkabelmodelle
- 7236055 ZCM12C2HIA: (4×12)48F MPO SM Glasfaser-Trunkkabel

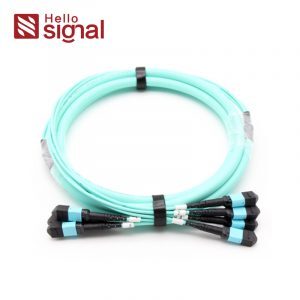

- 7236056 ZCM12C7HAA: (4×12)48F MPO OM3 Glasfaser-Trunkkabel

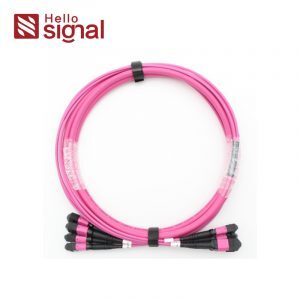

- 7236057 ZCM12C8HMAX: (4×12)48F MPO OM4 Glasfaser-Trunkkabel

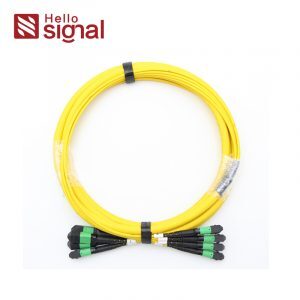

- 7236058 ZCM22C2HIA: (4×12)48F MTP SM Glasfaser-Trunkkabel
- 7236059 ZCM22C7HAA: (4×12)48F MTP OM3 Glasfaser-Trunkkabel
- 7236060 ZCM22C8HMA: (4×12)48F MTP OM4 Glasfaser-Trunkkabel
Verpackung
Glasfaserkabel werden standardmäßig in Schutzverpackungen mit OMC-Kennzeichnung verpackt. Verfügbare Kartongrößen sind 34×22×15 cm, 44×34×24 cm und 54×39×34 cm, die je nach Mengenbedarf ausgewählt werden. Kundenspezifische Verpackungsoptionen verfügbar.
