Detailinformationen

Leiter:	Feindrähtiges blankes Kupfer	Isolierung:	Speziell formuliertes PVC
Abschirmung:	Gesamtfolienbandumwicklung mit Erdungsdraht; verzinntes Kupfergeflecht (85 % Bedeckung)	Jacke:	Speziell formuliertes Polyurethan
Farbe:	grau
Hervorheben:	Stromkabel und Seilzug , Seilzug und Stromkabel

Produkt-Beschreibung

490 P / 490 CP Flexibles Steuerkabel

Robustes, hoch abriebfestes Polyurethan-Graujacke für anspruchsvolle industrielle Anwendungen.

Anwendungen

HELLOSIGNAL® 490 P ist ein flexibles Steuerkabel mit einer robusten, hoch abriebfesten Polyurethan-Ummantelung. Es ist UV-beständig und eignet sich sehr gut für Mineralöle, Schneidöle und Bereiche mit hoher mechanischer Beanspruchung. HELLOSIGNAL® 490 CP ist die geschirmte Version mit einem Gesamtfolienband mit Drainagedraht und verzinntem Kupfergeflecht zum Schutz vor EMI und RFI.

Empfohlene Anwendungen

Werkzeugmaschinenausrüstung; Handsteuerungen; alle Bereiche, in denen das Kabel durch scharfe Gegenstände geschnitten und beschädigt werden kann.

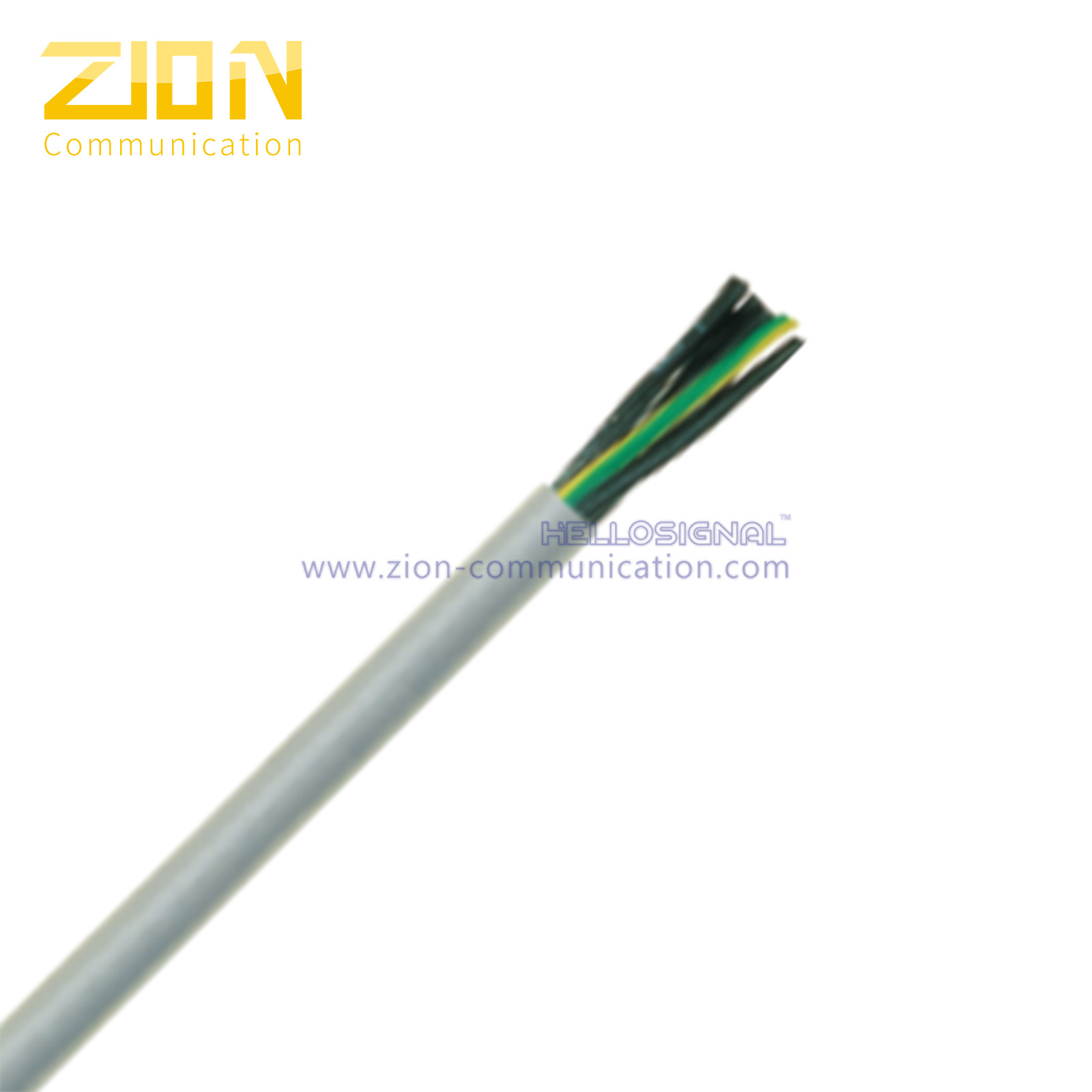

Ungeschirmte Ausführung (490 P)

Leiter: Feindrähtige blanke Kupferlitze
Isolierung: Speziell formuliertes PVC
Mantel: Speziell formuliertes Polyurethan; grau

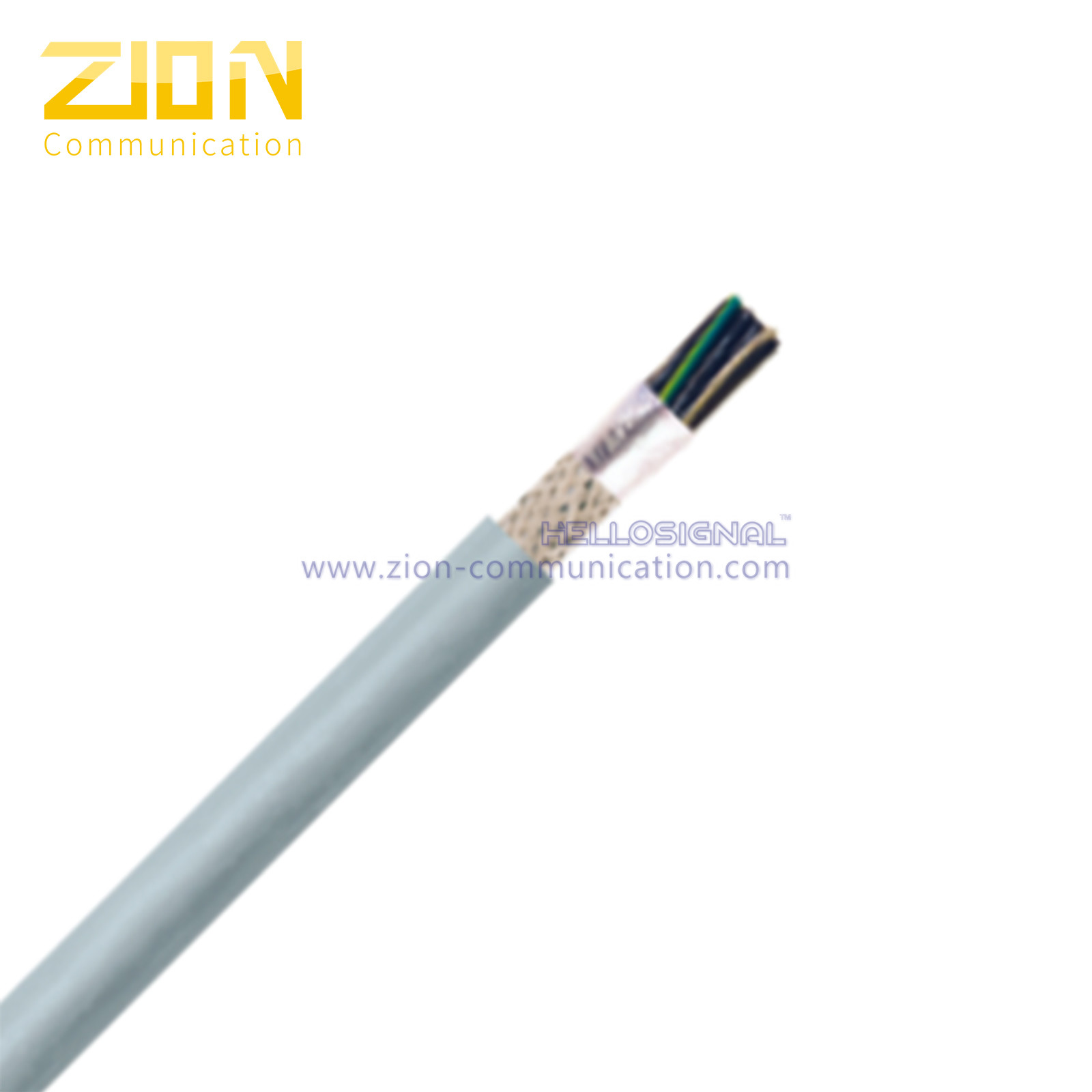

Geschirmte Ausführung (490 CP)

Leiter: Feindrähtige blanke Kupferlitze
Isolierung: Speziell formuliertes PVC
Schirmung: Gesamtfolienband mit Drainagedraht; verzinntes Kupfergeflecht (85 % Abdeckung)
Mantel: Speziell formuliertes Polyurethan; grau

Anwendungsvorteile

Robuste PUR-Ummantelung zur Vermeidung von Schnitten, Kerben und Abrieb
UL- und CSA AWM-Zulassung
Extrem öl- und chemikalienbeständig
Kann mit minimaler Beschädigung auf dem Boden gezogen werden
Nummerncodiert für einfache Verdrahtung

Technische Daten

Mindestbiegeradius: 4 x Kabeldurchmesser (Installation), 6 x Kabeldurchmesser (geschirmt)
Temperaturbereich: -10°C bis +80°C (flexibler Einsatz), -20°C bis +80°C (stationärer Einsatz)
Nennspannung: 600 V
Prüfspannung: 2000 V
Leiteraufbau: Klasse 5 Feindraht*
Farbcode: Schwarz mit weißen Zahlen, plus grün/gelber Erdungsleiter

Zulassungen & Zertifizierungen

UL: AWM 20234, UL Oil Res I/II, Sunlight Resistant, NFPA 79
Kanada: CSA AWM I/II A/B FT1
Zusätzlich: CE & RoHS

490 P Produktspezifikationen

20 AWG (0,50 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141600	2	0.450	7	35
7141601	3	0.256	10	40
7141602	4	0.274	13	46
7141603	5	0.293	17	53
7141604	7	0.313	23	66
7141605	9	0.355	30	82
7141606	12	0.401	38	106
7141607	18	0.459	59	139
7141608	25	0.534	79	176

18 AWG (1,00 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141610	2	0.269	13	44
7141611	3	0.281	20	51
7141612	4	0.303	26	64
7141613	5	0.325	31	75
7141614	7	0.349	46	93
7141615	9	0.399	59	119
7141616	12	0.451	79	143
7141617	18	0.519	118	203
7141618	25	0.607	164	264

16 AWG (1,50 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141620	2	0.295	20	53
7141621	3	0.310	29	64
7141622	4	0.333	39	77
7141623	5	0.360	48	90
7141624	7	0.388	68	115
7141625	9	0.446	88	141
7141626	12	0.496	117	179
7141627	18	0.574	175	253
7141628	25	0.654	242	335

14 AWG (2,50 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141630	2	0.329	33	66
7141631	3	0.347	49	75
7141632	4	0.374	65	108
7141633	5	0.406	81	121
7141634	7	0.439	113	170
7141635	9	0.507	146	194
7141636	12	0.567	194	238
7141637	18	0.659	290	357
7141638	25	0.754	404	474

490 CP Produktspezifikationen

20 AWG (0,50 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141640	2	0.270	19	46
7141641	3	0.281	24	55
7141642	4	0.299	27	66
7141643	5	0.318	33	73
7141644	7	0.338	40	84
7141645	9	0.380	53	104
7141646	12	0.426	69	117
7141647	18	0.490	90	163
7141648	25	0.565	119	214

18 AWG (1,00 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141650	2	0.294	28	62
7141651	3	0.306	35	71
7141652	4	0.328	44	82
7141653	5	0.350	51	95
7141654	7	0.374	70	117
7141655	9	0.424	89	139
7141656	12	0.473	110	176
7141657	18	0.540	155	240
7141658	25	0.609	218	311

16 AWG (1,50 mm²)

Artikel-Nr.	Anzahl der Leiter	Außen-Ø (in)	Kupfergewicht (lbs/mft)	Ungef. Gewicht (lbs/mft)
7141660	2	0.320	43	73
7141661	3	0.335	50	82
7141662	4	0.358	60	97
7141663	5	0.385	76	112
7141664	7	0.413	98	137
7141665	9	0.477	122	170
7141666	12	0.527	156	216
7141667	18	0.605	231	295
7141668	25	0.685	307	384

Bestellinformationen

Kennzeichnung: HELLOSIGNAL 490 P/490 CP XXXFT/M
Verpackung: 100M/Rolle, 300M/Holzspule
Lieferzeit: Normalerweise 25 Tage nach Erhalt der Anzahlung
Marke: HELLOSIGNAL® ODER OEM

Katalog für Strom- und Steuerkabel anzeigen

Größe und Tag:

Herkunftsort:	CHINA
Markenname:	Zion communication OR OEM
Zertifizierung:	CE, RoHS, VDE, UL
Modellnummer:	Flexibler Seilzug

Min Bestellmenge:	10 KILOMETER
Verpackung Informationen:	100M/Reel, Spule 300M/Wooden
Lieferzeit:	25 Werktage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	1000KM/Monat
