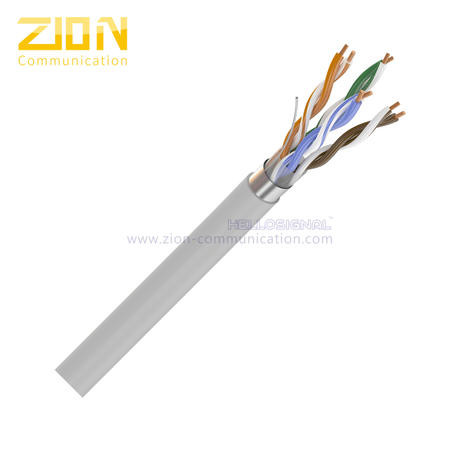

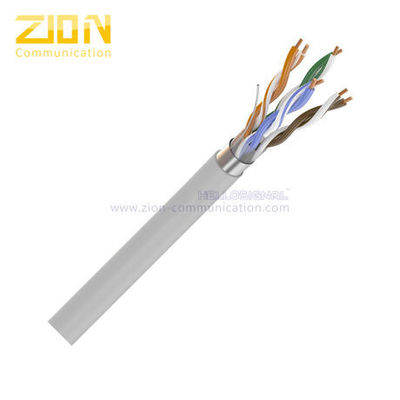

0,05 mm FEP-Isolierung Indoor Cat5e Netzwerkkabel UL ETL-zertifiziert NR. 7112115
F/UTP CAT 5e BC CMP Massiv 0,50 mm Kupferleiter Indoor Cat5e Netzwerkkabel UL/ETL-zertifiziert NR. 7112115
F/UTP CAT 5e Massiv 0,50 mm Kupferleiter, CMP-Mantel Netzwerkkabel 7112115
F/UTP CAT 5e CMP-Global Market (NR. 7112115)
Konstruktionsspezifikationen
| Komponente |
Spezifikation |
| Leiter |
0,50±0,005 mm massives blankes Kupfer |
| Paare |
4 Paare |
| Isolierung |
1,01±0,05 mm FEP |
| Isolierfarben |
Blau-Weiß/Blau, Orange-Weiß/Orange
Grün-Weiß/Grün, Braun-Weiß/Braun |
| Geschirmt 1 |
PET-Folie |
| Drainage-Draht |
0,40±0,005 mm TC/0,5 mm CCS |
| Gesamtschirm |
Al/PET-Folie, Folienseite außen |
| RipCord |
Kevlar |
| Außenmantel |
6,0±0,2 mm CMP |
Hinweis: Leiter von 0,45 mm - 0,50 mm können alle den Fluke-Test bestehen, der Headroom von 0,50 mm ist größer als 0,45 mm

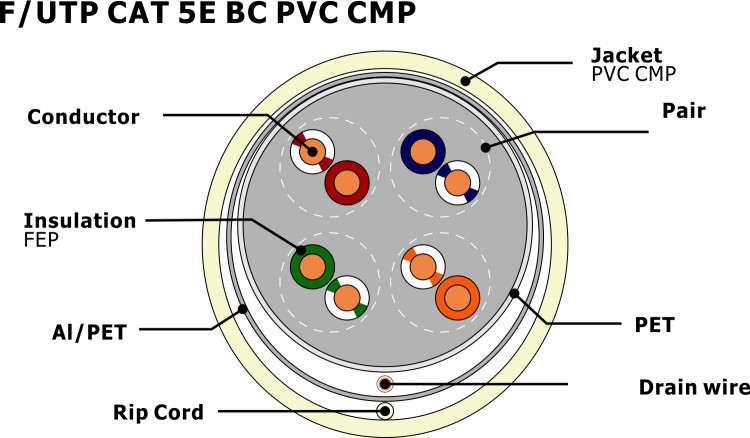

Querschnitt
Konformität & Zertifizierungen
Referenzstandards und Zertifikate
- ISO/IEC 11801-1 Ed.1.0
- ANSI/TIA-568-C.2, ANSI/TIA-568.2-D
- UL444, UL1581, UL1666, IEC60332-1, EN50399
Elektrische Eigenschaften
| Parameter |
Spezifikation |
| Gleichstromwiderstand |
<9,38 Ohm/100 m bei 20℃ |
| Gleichstromwiderstandsunwucht |
5 % bei 20℃ |
| Gegenseitige Kapazität |
5,6 nF/100 m |
| Charakteristische Impedanz |
1 - 100 MHz: 100±15 Ohm
100 - 350 MHz: 100±20 Ohm |
| Max. Frequenz |
100 MHz |
| Kapazitätsunwucht |
330 pF/100 m |
| NVP |
63 % |
| Laufzeitunterschied |
≤ 45 ns/100 m |
Physikalische Eigenschaften
| Eigenschaft |
Wert |
| Zugfestigkeit (max.) |
≥13,5 MPa |
| Biegeradius (min.) |
8×OD des Mantels |
| Betriebstemperatur |
-20 bis 80 ℃ (-4 bis 167℉) |
Leistungsmerkmale
| Frequenz (MHz) |
RL (min.) (dB) |
Einfügedämpfung (max.) (dB/100 m) |
Laufzeit (max.) (ns/100 m) |
Laufzeitunterschied (max.) (ns/100 m) |
NEXT (min.) (dB) |
PSNEXT (min.) (dB) |
ELNEXT (min.) (dB/100 m) |
PSELNEXT (min.) (dB/100 m) |
| 1 |
20,0 |
2,2 |
570,0 |
45,0 |
65,0 |
62,0 |
61,0 |
61,0 |
| 4 |
23,0 |
4,2 |
552,0 |
45,0 |
56,0 |
53,0 |
48,0 |
48,0 |
| 10 |
25,0 |
6,5 |
545,0 |
45,0 |
50,0 |
47,0 |
41,0 |
41,0 |
| 16 |
25,0 |
8,4 |
543,0 |
45,0 |
47,0 |
44,0 |
36,0 |
36,0 |
| 20 |
25,0 |
9,3 |
542,0 |
45,0 |
45,0 |
42,0 |
34,0 |
34,0 |
| 31,25 |
23,6 |
11,6 |
540,0 |
45,0 |
42,0 |
39,0 |
31,0 |
31,0 |
| 62,5 |
21,5 |
17,0 |
539,0 |
45,0 |
38,0 |
35,0 |
25,0 |
25,0 |
| 100 |
20,1 |
22,0 |
538,0 |
45,0 |
35,0 |
32,0 |
21,0 |
21,0 |
Hinweis: Die oben genannten Übertragungsleistungen für die 100M, 20±2℃ unter den getesteten Bedingungen.
Bestellinformationen
| Artikel |
Details |
| Kennzeichnung |
HELLOSIGNAL NR.7112115 F/UTP CAT5e 4PR 0,5 mm Kupfer CMP ...305M |

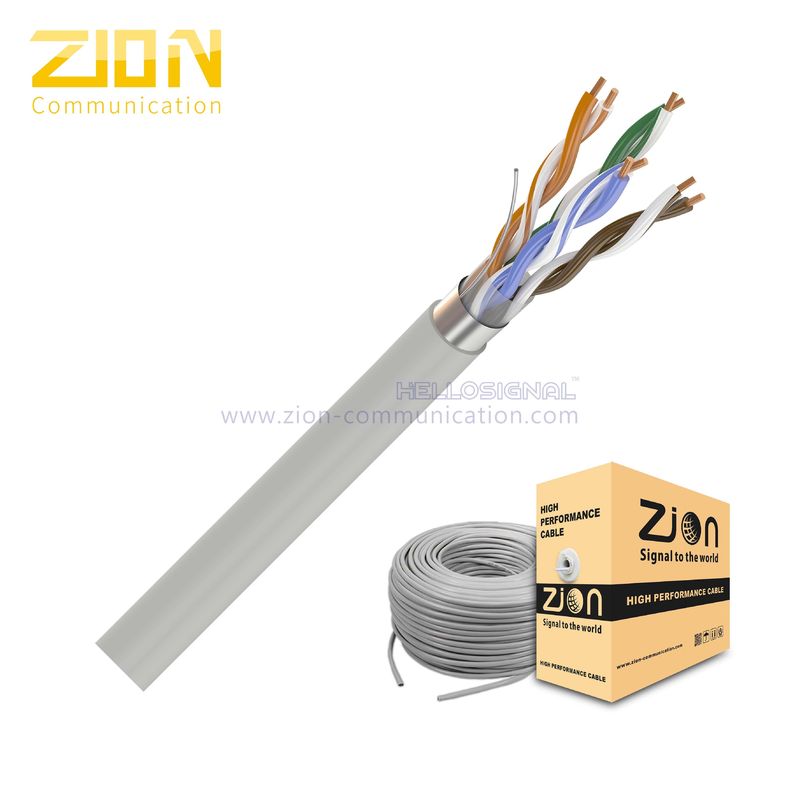

| Innenverpackung |
305 m/Spule, 305 m/Rolle (oder nach Kundenwunsch) |
| Außenverpackung |
Farbbox, Palette (oder nach Kundenwunsch) |
| Lieferzeit |
Normalerweise 25 Tage nach Erhalt der Anzahlung |
| Marke |
HELLOSIGNAL® ODER OEM |
CAT 5e Kabelübersicht
CAT 5e Kabel, benannt als Kategorie 5e Kabel, wird für die Verkabelungsinfrastruktur von Internet und Ethernet verwendet. Der Kabelstandard bietet eine Leistung von bis zu 100 MHz und eignet sich für die meisten Varianten von Ethernet über Twisted-Pair bis zu 1000BASE-T (Gigabit Ethernet).
Anwendungen
Unterstützt 1 Gbit/s mit Frequenzen bis zu 100 MHz
10GBASE-T/POE/VoIP-Anwendungen
Computer und Laptops Netzwerkverbindungen
Fernseher und WLAN-Zugangspunkte
Netzwerkfähige Geräte und Telefone
Anschlüsse
RJ-45 ist der Standardanschluss, der mit CAT 5e Kabelbaugruppen verwendet wird. RJ45 ist der universelle Anschluss, der mit 99 % der Netzwerkgeräte verwendet wird.
