| Herkunftsort: | Porzellan |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | CE, ROHS, VDE, UL |
| Modellnummer: | Luft-durchgebrannte Fasermikroeinheit |
| Min Bestellmenge: | 10 KILOMETER |
| Verpackung Informationen: | 1000M oder 2000M/hölzerne Trommel |
| Lieferzeit: | Normalerweise 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1000KM/Monat |
| Glasfaser: | ITU-T G.652、 G.657 IEC 60793-2-50 | Optica-Kabel: | IEC 60794-5、 IECS 60794-1-2 |
|---|---|---|---|
| Paket: | 1000M oder 2000M/hölzerne Trommel | Zertifizierung: | CE, ROHS, VDE, UL |
| Markieren: | Mikroluft-geblasene Faser-Einheit,Luft-geblasener Lichtwellenleiter Iecs 60794-1-2,ITU-T G.652 Luft-geblasener Lichtwellenleiter |
||
Luft-durchgebrannter Luft-geblasener MikroLichtwellenleiter der Faser-Einheits-(MABFU)
| Luft-durchgebrannte Fasermikroeinheit (MABFU) | |||||||||||
| Einleitung: | |||||||||||
| MABFU ist der wichtige Teil des geblasenen Faserkabels der Luft, und es ist das populärste Produkt der Innenfaseroptikkabel für generisches im globalen Markt und so weiter verkabeln, speziell in Europa, Japan, Südkorea. Das MABFU ist das Produkt, das mit mit kleinem Durchmesser, leicht, in hohem Grade Flexibilität und richtige Steifheit und es durchgebrannt werden kann in das microduct von 5.0/3.5mm. Die Fasern werden mit einem weichen Acrylharz beschichtet, das ausgezeichnetes Mass- und thermisch liefert die Stabilität, zum der Fasern zu polstern darüber hinaus das Harz kann leicht abgestreift werden, wenn man die Fasern anschließt. Die äußere Hülle ist thermoplastisch, das von der niedrigen Reibung ist. Die Oberfläche der Hülle ist mit den speziellen Nuten entworfen, verglichen mit der Oberfläche des traditionellen Faseroptikkabels, es liefert nicht nur die hohe Stufe des mechanischen Schutzes, aber auch die perfekte Schlagleistung. |
|||||||||||
| Eigenschaften und Nutzen: | |||||||||||
| ●2,4,6,8 und 12 Faserwahlen. ●Stabile Struktur, gute mechanische und Temperaturleistung. ●Entworfen mit speziellen Nuten, Schlagabstand voranzubringen. ●Leichte und richtige Steifheit, Wiederholungsinstallation. ●Entworfen ohne Gel, das einfache Abstreifen und die Behandlung. ●Verbessern Sie den Kostenvorteil, der mit traditionellem Produkt verglichen wird. ●Komplette Zusätze, weniger Arbeitskräfte, niedrigere Installationszeit. |
|||||||||||
| Standards: | |||||||||||
| Wenn nicht anders angegeben in dieser Spezifikation, sind alle Anforderungen hauptsächlich in der Übereinstimmung mit den folgenden Standardspezifikationen. |
|||||||||||
| Glasfaser: | ITU-T G.652, G.657 IEC 60793-2-50 | ||||||||||
| Optica-Kabel: | IEC 60794-1-2, IEC 60794-5 | ||||||||||

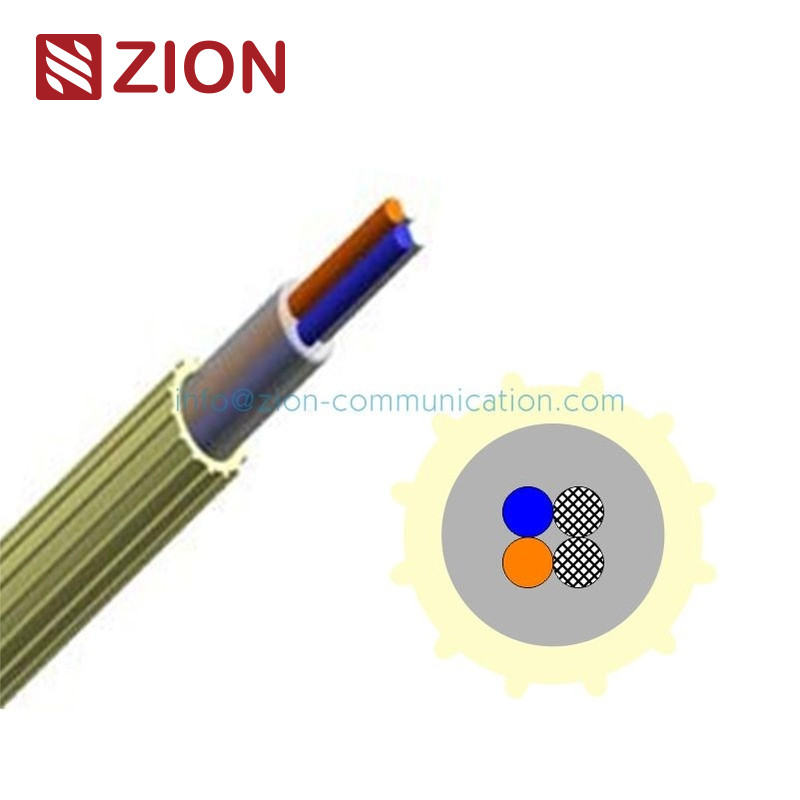

| Querschnitt: | |||||||||||
|
1, Glasfaser 2, Harz 3, +2" gefülltes“ Fibress 4, niedrige Reibungs-Hülle 5, Nut |
|||||||||||
| Ausgangsleistung | |||||||||||
| Faser-Zählung | 2 Fasern | 4 Fasern | 6 Fasern | 8 Fasern | 12 Fasern | ||||||
| Außendurchmesser (Millimeter) | 1.20±0.05 | 1.20±0.05 | 1.40±0.05 | 1.50±0.05 | 1.65±0.05 | ||||||
| Gewicht (g/m) | 1,0 | 1,0 | 1,3 | 1,8 | 2,2 | ||||||
| Min Bend-Radius (Millimeter) | 50 | 50 | 60 | 80 | 80 | ||||||
| Temperatur | Lagerung: - 30℃ | +70℃-Operation: - 30℃ | +70℃-Installation: - 5℃ | +50℃ | ||||||||||
| KabelNutzungsdauer | 25 Jahre | ||||||||||
| Anmerkung: Es wird, dass die Struktur der Einheit mit 2 Fasern aus 2 gefüllten Fasern bestehen, für es wird nachgewiesen dieser Einheit mit 2 Fasern empfohlen mit 2 gefüllten Fasern ist besser, als die mit null oder einem Faser in der Schlagleistung und in der Faserabstreifenfähigkeit füllte |
|||||||||||
| Prüfungsparameter | |||||||||||
| Faser-Einheits-Verminderung | |||||||||||
| Faser-Art | INSPEKTION G.652D, G.657.A1 | ||||||||||
| Verminderung | 0.40dB/km maximales @1310nm | ||||||||||
| 0.30dB/km maximales @1550nm | |||||||||||
| Schlagtest | |||||||||||
| Faser-Zählung | 2 Fasern | 4 Fasern | 6 Fasern | 8 Fasern | 12 Fasern | ||||||
| Testgerät | PLUMETTAZ: UM25, ERICSSON: F, CATWAY: FBT-1.1 | ||||||||||
| Standardrohr | 5.0/3.5 Millimeter | ||||||||||
| Druck | 7bar/10bar | ||||||||||
| Typischer Schlagabstand | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/1000 m | 500m/800 m | ||||||
| Typische Schlagzeit | 10min/18min | 10min/18min | 12min/18min | 13min/18min | Minute 15min/18 | ||||||
| Mechanische Leistung | |||||||||||
| Test | Standard | Parameter | Testergebnisse | ||||||||
| Spannung | EN 18700 A1/501 Iec 60794-1-2-E1 |
Last ist 1×W | Zusätzliche Verminderung ≤0.05dB nach Test |
||||||||
| Biegung | Iec 60794-1-2--E11A | Durchmesser 40mm×3turns 5 Zyklen an 20℃ |
Zusätzliche Verminderung ≤0.05dB, nach Test | ||||||||
| Zerstampfung | Iec 60794-1-2-E3 | 100 N, 60s | Zusätzliche Verminderung ≤0.05dB, nach Test | ||||||||
| Alle optische Prüfung fuhr bei 1550 Nanometer fort | |||||||||||
| Umwelt-Leistung | |||||||||||
| Test | Standard | Parameter | Testergebnisse | ||||||||
| Temperatur-Zyklus | Iec 60794-1-2-F1 | -30℃, +70℃, (2 Zyklen) |
Absolute Verminderung ≤0.5dB/km, während des Tests Zusätzliche Verminderung ≤0.1dB/km, während und nach Test |
||||||||
| Wasser tränkt | Iec 60794-5 | 1000 Stunden im Wasser, 18℃~22℃ |
(Test nach Tempzyklus) ≤0.07dB/km Änderung verglich, um Wert zu beginnen |
||||||||
| Feuchter Hitze-Zyklus | Iec 60068-2-38 | 25℃, 65℃, 25℃, 65℃, 25℃, - 10℃, 25℃ |
Absolute Verminderung ≤0.5dB/km, während des Tests Zusätzliche Verminderung ≤0.1dB/km, während und nach Test |
||||||||
| Alle optische Prüfung fuhr bei 1550 Nanometer fort | |||||||||||
| Faser-Farbcode | |||||||||||
| Nein. | 1 | 2 | 3 | 4 | 5 | 6 | |||||
| Farbe | Blau | Orange | Grün | Brown | Grau | Weiß | |||||
| Nein. | 7 | 8 | 9 | 10 | 11 | 12 | |||||
| Farbe | Rot | Schwarz | Gelb | Veilchen | Rosa | Aqua | |||||
| Hüllen-Farbe | |||||||||||
| ●Gelb | |||||||||||
| Lieferungs-Länge | |||||||||||
| Standardlieferungslängen sind 1000m, 2000m, 3000m, 4000m, 6000m bei einer Toleranz von -0.5~+1%. Für mehr Wahlen treten Sie bitte mit dem Kundendienst in Verbindung. |
|||||||||||
| Verpacken | |||||||||||
| Freies Umwickeln in die Wanne. | |||||||||||
| Faser-Zählung | Länge (M) |
Pan Size Φ×H (Millimeter) |
Gewicht (Grob) (Kilogramm) |
|
|||||||
| 2~4 Fasern | 2000 m | φ510 × 200 | 8,0 | ||||||||
| 4000 m | φ510 × 200 | 10,0 | |||||||||
| 6000 m | φ510 × 300 | 13,0 | |||||||||
| 6 Fasern | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 12,0 | |||||||||
| 8 Fasern | 2000 m | φ510 × 200 | 9,0 | ||||||||
| 4000 m | φ510 × 300 | 14,0 | |||||||||
| 12 Fasern | 1000 m | φ510 × 200 | 8,0 | ||||||||
| 2000 m | φ510 × 200 | 10,0 | |||||||||
| 3000 m | φ510 × 300 | 14,0 | |||||||||
| 4000 m | φ510 × 300 | 15,0 | |||||||||
