FTTH GYFXBY 1 2 4 6 8 Kern-Innenlichtwellenleiter im Freien mit FRP nicht metallisch

FTTH GYFXBY 1 2 4 6 8 Kerne Innen-/Außenfaseroptisches Kabel Flachkommunikationskabel mit FRP-Nichtmetall

GYFXBY Flachform- und selbsttragbares Einrohr-Glasfaserkabel für Netze in ländlichen Gebieten



Einleitung

Die optischen Fasern sind in einem losen Rohr untergebracht, das aus hochmodulärem Kunststoff besteht und mit einer Rohrfüllverbindung gefüllt ist.Zwei Glasfaserverstärkte Kunststoffstäbe (FRP) werden außerhalb des Rohres parallel platziert, und wasserdichte Garne zwischen das Rohr und die Stäbe gelegt, dann wird eine flache PE-Hülle extrudiert.
Im Vertriebssegment der optischen Netze in ländlichen GebietenDas Kabel kann als Fallkabel für selbsttragende Luftanlagen verwendet werden, um Verzweigungsstellen mit Zugangspunkten für Abonnenten zu verbinden..



Eigenschaften

Genaue Prozesssteuerung zur Gewährleistung einer guten mechanischen und temperaturbezogenen Leistung
Einzigartige flache Form, die eine hervorragende Zermalmungsbeständigkeit bietet,anwendbar auf spezielle Keilspangen für die Montage
Zwei FRP-Festungszweige parallel nahe am Rohr, leicht zu entfernen
Volldielektrische Konstruktion für blitzgefährdete Bereiche
Einrohr, kleiner Raum und leichtes Gewicht, einfach zu installieren





Produktreihe

DieProduktreihefür Glasfaserkabel in drei Kategorien unterteilt:Fütterungsanlage,Verteilung, undVerlassen.Nachfolgend finden Sie eine Aufschlüsselung der verschiedenen Kabeltypen innerhalb jedes Segments:

• Feedersegment:

Diese Kabel werden typischerweise für die Fernkommunikation verwendet, oft in Außenumgebungen eingesetzt.

GYTA/GYTS:Stranged Loose TubeDiese Kabel sind für eine leistungsstarke Kommunikation mit mehreren Fasern in einer lockeren Rohrkonfiguration für zusätzlichen Schutz und Flexibilität konzipiert.



Jeder dieser Produkttypen dient unterschiedlichen Zwecken innerhalb von Glasfasernetzen, von der Fernübertragung über die Backbone bis hin zu Vertriebs- und Dropverbindungen, die dem Nutzer näher liegen.

• Absetzsegment:

Diese werden üblicherweise für die Endverbindung von einem Vertriebspunkt zum Endverbraucher verwendet, typischerweise in Häusern oder Gebäuden.

GJXH:Kabel zum Absetzen mit Bogen. Diese Art von Kabel hat ein robustes Design mitStahldrahtfestigkeitsteileund wird typischerweise für Kurzstreckenanlagen verwendet.

• Vertriebssegment:

Diese Kabel dienen zur Verbindung vom Feeder-Netz zum Endnutzernetz oder für Zwischenverbindungen.

GYAXZY:Einrohr Aramid LSZH-Hülle. Dieses Kabel verwendet eine einzelne Rohrkonfiguration und verfügt über eineAramidStärkungsmitglied mit einemNiedrigrauchhalogen (LSZH)Sie ist sicher und umweltfreundlich.GYGXZY:PE-Hülle aus Glasgarn aus einem Rohr. ähnlich wie oben, jedoch mit einemGlasgarneStärke Mitglied und einPolyethylen (PE)Sie bietet eine andere Art von Schutz und Haltbarkeit.Die Größe der:SchlüsselförmungsmaschineEine spezifischere Art von Kabel mit einem Schlittenkern, die für die Verteilung in hoher Dichte und über weite Strecken bestimmt ist.GYFXBY:Flachförmige und selbsttragende Einröhre. Ein flaches Muster mit einemSelbstversorgungEin einfaches Installationsverfahren, das häufig in Umgebungen verwendet wird, in denen eine flexible, aber robuste Verkabelung erforderlich ist.GYAXTC8Y:Abbildung 8 Selbsttragende Einrohr-Aramid. EineAbbildung 8mit einerAramidGarne für Festigkeit und SelbsttragungseigenschaftenGYFC8A-3U:3-Einheit-FRP-APL-Figur-8 Selbsttragende. EineAbbildung 8Design mit3 Einheiten FRPfür zusätzliche Festigkeit und Selbsttragung, typischerweise für raue Umgebungen.

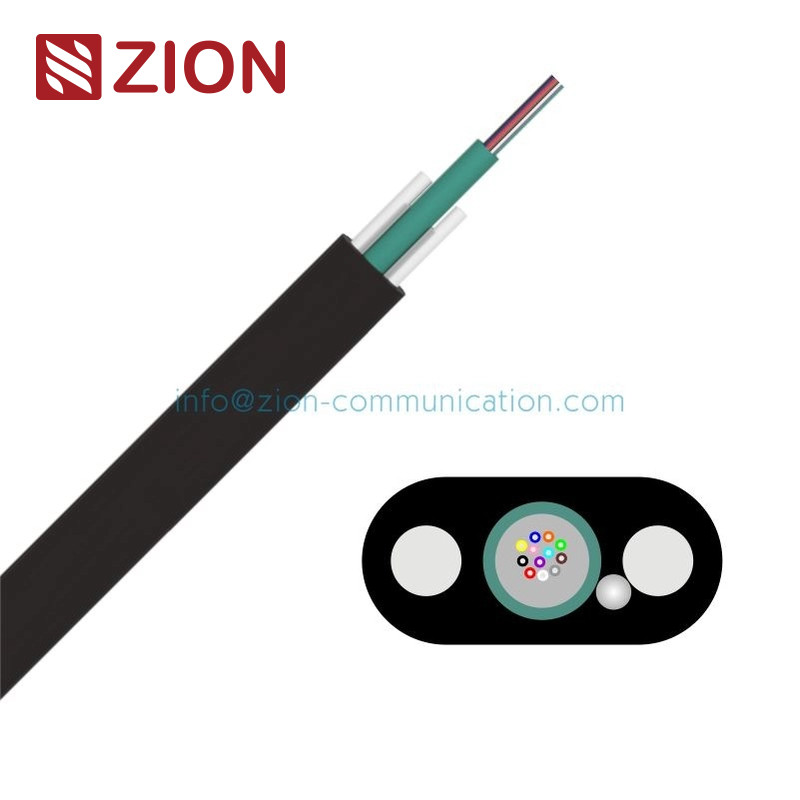

Querschnitt





1. Rohrfüllung: geeignete wasserdichte Füllverbindung.
2- Lockerrohr: thermoplastisches Material.
3. Glasfaser
4- Stärke: Glasfaserverstärkte Kunststoffstange (GFK).
5. Wasserdichtes Material: Wasserdichtes Garn.
6Außenhülle: schwarzes Polyethylen.









Technische Merkmale

GYFXBY-02-24XnDurchmesser mm:4.6*8.1 ((3.0Rohr)

GYFXBY-02-24XnGewicht ((kg/km):35

GYFXBY-02-24XnDurchmesser FRP:1.6

GYFXBY-02-24XnZugfestigkeitLangfristig/kurzfristig(N):400/1400

GYFXBY-02-24XnVernichtenLangfristig/kurzfristig(N/100 mm):1000/5000







Umweltmerkmale

Transport-/Lagertemperatur: -20°C~ 70°C





Lieferdauer

Standardlänge: 1000 m;ihre verfügbare Länge
