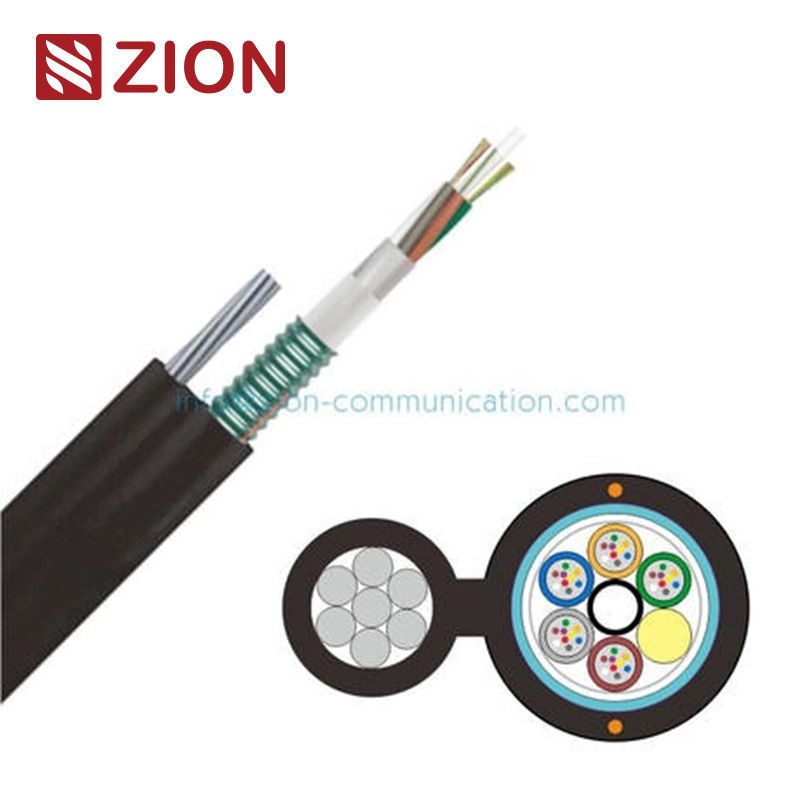

Helles gepanzertes selbsttragendes Abbildung 8-optisches Kabel (Gesamt-trockenes) GYFC8S

(ganz trocken) GYFC8S leicht gepanzerte selbsttragende Bild 8 Optikkabel

GYFC8S

Lichtverwöhnte selbsttragende Figur 8

Anwendung

Hohe Zugfestigkeit

Hohe Zermalmungsbeständigkeit

Selbsttragende Luftanlage

Halbtrockene Kernkonstruktion, einfach zu installieren und zu verschmelzen

Eigenschaften

Die Informationen, die Sie zur Verfügung gestellt haben, beinhalten Details überKabel aus Glasfasernund ihre verschiedenenLeistungsspezifikationenHier ist eine Aufschlüsselung der wichtigsten Merkmale:

Fasertypen und Spezifikationen:

1. G. Ich weiß.652.DundG. Ich weiß.655sind einmodische Fasern mit spezifischen Dämpfungs- und Dispersionsmerkmalen, die häufig in verschiedenen optischen Übertragungssystemen verwendet werden.

   • G. Ich weiß.652.Dist eine Standard-Ein-Modus-Faser mit geringerer Dämpfung, geeignet für die meisten allgemeinen Anwendungen.
   • G. Ich weiß.655ist eine nicht-Null-Dispersions-versetzte Faser, die für die Langstreckenübertragung mit hoher Kapazität entwickelt wurde, insbesondere wenn eine Dispersionskompensation erforderlich ist.

2. Multimodefasern:

   • 50/125 μmund62.5/125 μmsind die Kern-/Verkleidungsdurchmesser für Multimodefasern, die üblicherweise für die Datenübertragung über kurze Strecken (z. B. innerhalb von Gebäuden oder Campusumgebungen) verwendet werden.

Schwäche (Signalverlust):

• G. Ich weiß.652.DundG. Ich weiß.655:

  • Bei850 nmund1300 nm, haben beide Fasertypen eine Dämpfung von≤ 3,0 dB/km.
  • Bei1310 nm,G. Ich weiß.652.Dhat eine Dämpfung von≤ 0,36 dB/km, undG. Ich weiß.655hat≤ 0,40 dB/km.
  • Bei1550 nm, ist die Dämpfung≤ 0,22 dB/kmfürG. Ich weiß.652.Dund≤ 0,23 dB/kmfürG. Ich weiß.655.

• Multimodefasern (50/125 μm und 62,5/125 μm):

  • Bei850 nm, ist die Dämpfung≤ 3,0 dB/km.
  • Bei1300 nm, ist die Dämpfung auch≤ 1,0 dB/km.

Bandbreite (Signalübertragungskapazität):

• Multimodefasern:
  • Bei850 nm,50/125 μmFaser hat eine Bandbreite von≥ 500 MHz·km, während62.5/125 μmFaser hat≥ 200 MHz·km.
  • Bei1300 nm,50/125 μmFaser hat eine Bandbreite von≥ 1000 MHz·km, während62.5/125 μmFaser hat≥ 600 MHz·km.

Polarisierungsmodus-Dispersion (PMD):

• Einzelne FasernBeide.G. Ich weiß.652.DundG. Ich weiß.655Fasern haben einen Polarisierungsmodus-Dispersionswert von≤ 0,20 PS/√km.
• Design-Link-Wert (M=20, Q=0,01%)Beide.G. Ich weiß.652.DundG. Ich weiß.655Fasern haben einen Entwurfsverbindungswert von≤ 0,1 ps/√km.

Technische Daten für Glasfaserkabel:

Die folgenden Spezifikationen gelten für dieKabel aus Glasfasernmit unterschiedlichen Faserzahlen und Konfigurationen:

• Optionen für die Faserzahl: 24, 48, 72, 96, 144 Fasern.

• Lockerröhre:

  • Anzahl der Schläuche pro Faserzahl:
    • 24 Fasern: 4 Röhren * 6 Fasern pro Röhre.
    • 48 Fasern: 4 Röhren * 12 Fasern pro Röhre.
    • 72 Fasern: 6 Röhre * 12 Fasern pro Röhre.
    • 96 Fasern: 8 Röhre * 12 Fasern pro Röhre.
    • 144 Fasern: 12 Röhren * 12 Fasern pro Röhre.

• Außendurchmesser:

  • 24 Fasern: 1,9 mm.
  • 48, 72, 96 Fasern: 2,4 mm.
  • 144 Fasern: 2,4 mm.

• Zentrale Stärke:

  • Material:FRP(Faserverstärkter Kunststoff).
  • Durchmesser:2.0 mmfür 24/48 Fasern,2.6 mmfür 72/96/144 Fasern.

• Wassersperrmaterial:Wasserdichtband und Garnezum Schutz vor Eintritt von Wasser

• Rüstung:Band aus Wellstahlfür den mechanischen Schutz.

• Nachrichtenübertragung:7*1,6 mmStruktur.

• Außenhülle:

  • Stärke:1.8 mmNennwert.

• Kabeldurchmesser:

  • 24 Fasern: ca. 11,1 mm * 22,1 mm.
  • 48 Fasern: ca. 12,1 mm * 23,1 mm.
  • 72 Fasern: ca. 12,6 mm * 23,6 mm.
  • 96 Fasern: ca. 14,6 mm * 25,6 mm.
  • 144 Fasern: ca. 17,6 mm * 28,6 mm.

• Kabelgewicht:

  • 24 Fasern: 280 kg/km.
  • 48 Fasern: 310 kg/km.
  • 72 Fasern: 330 kg/km.
  • 96 Fasern: 370 kg/km.
  • 144 Fasern: 440 kg/km.

• Betriebstemperaturbereich: -40°C bis +70°C.

• Zugfestigkeit:

  • Kurzfristig:8000 N.
  • Langfristig:2700 N.

• Zerschlagfestigkeit:

  • Kurzfristig:2000 N/100 mm.
  • Langfristig:600 N/100 mm.
