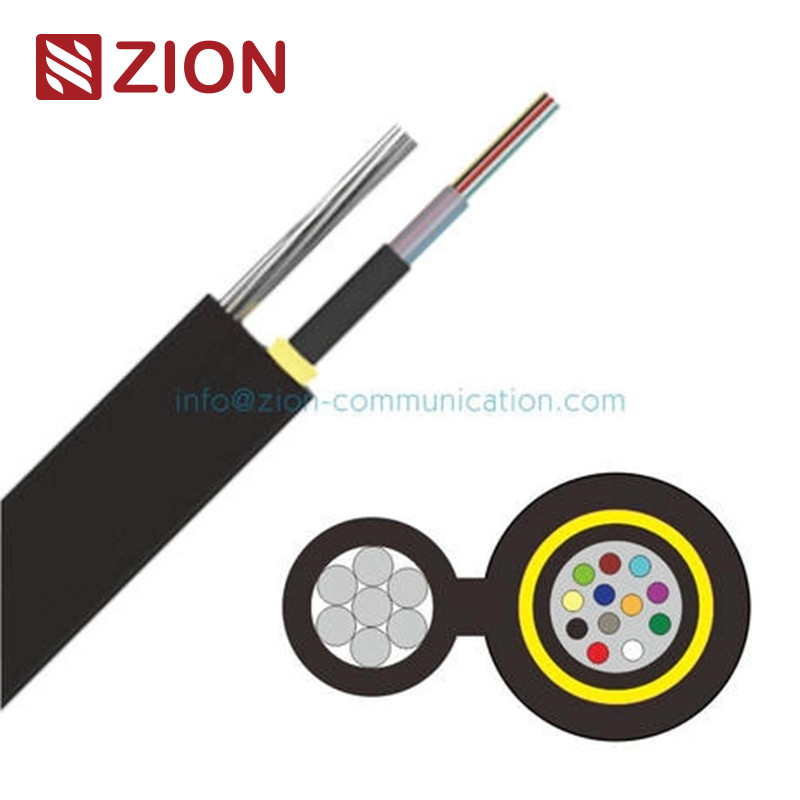

LWL - Kabel-Antenne GYAXTC8Y-Zentralrohr-Mini Figures 8 selbsttragend

GYAXTC8Y-Kleine Figur-8 Selbsttragende Zentralröhre Mini Figur 8 Kabel Unitube Luftoptikkabel

GYAXTC8Y-Kleine

Zentrale Rohr-Fluganlage Glasfaserkabel
Abbildung 8 Selbstversorgung

Anwendung

Gute mechanische und ökologische Leistung.
Kleine Größe und leichtes Gewicht, einfach zu installieren.
Selbsttragende Luftanlage.

Eigenschaften

Hier ist eine detaillierte Zusammenfassung der Spezifikationen für Glasfaserkabel, basierend auf Ihren Angaben:

Fasertypen und Dämpfung/Leistung:

1. G. Ich weiß.652.DundG. Ich weiß.655(Einzelmodusfasern):

   • G. Ich weiß.652.D: Eine häufig verwendete Ein-Modus-Faser für allgemeine Anwendungen.
   • G. Ich weiß.655: Nicht-Null-Dispersions-versetzte Faser, für eine hohe Kapazität, Fernübertragung mit mehr Kontrolle über die Dispersion.

2. Multimodefasern:

   • 50/125 μmund62.5/125 μmsind Multimodefasern, die für die Datenübertragung über kurze Strecken und hohe Geschwindigkeiten in lokalen Netzwerken (LANs) mit spezifischen Dämpfungs- und Bandbreitenmerkmalen verwendet werden.

Abschwächen:

• Bei 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Bei 1300 nm:

  • 50/125 μm:≤ 1,0 dB/km
  • 62.5/125 μm:≤ 1,0 dB/km

• Bei 1310 nm:

  • G. Ich weiß.652.D:≤ 0,36 dB/km
  • G. Ich weiß.655:≤ 0,40 dB/km

• Bei 1550 nm:

  • G. Ich weiß.652.D:≤ 0,22 dB/km
  • G. Ich weiß.655:≤ 0,23 dB/km

Bandbreite (Datenübertragungskapazität):

• Bei 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Bei 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarisierungsmodus-Dispersion (PMD):

• Einzelne FasernBeide.G. Ich weiß.652.DundG. Ich weiß.655Fasern haben einen Polarisierungsmodus-Dispersionswert von≤ 0,20 PS/√km.
• Design-Verknüpfungswert(M=20, Q=0,01%): BeideG. Ich weiß.652.DundG. Ich weiß.655Fasern haben≤ 0,1 ps/√km.

Technische Daten für den Kabelbau:

Dieser Abschnitt beschreibt die physikalischen und mechanischen Eigenschaften der Glasfaserkabel mit verschiedenen Faserzahlen und Konfigurationen:

• Optionen für die Faserzahl: 2, 4, 6, 12, 18, 24 Fasern.

Eigenschaften von losen Rohren und Kabeln:

• Außendurchmesser des losen Rohres:

  • Für 2, 4, 6 Fasern:2.8 mm
  • Für 12, 18, 24 Fasern:3.2 mm

• Stahldraht:

  • Material: Verzinktes Stahldraht zur Festigkeit.
  • Durchmesser:7*0,8 mm.

• Hülle:

  • Material:PE(Polyethylen)
  • Stärke:Nennwert 0,8 mm.

• Kabeldurchmesser:

  • 2, 4, 6 Fasern- Ungefähr.4.4 mm / 9.5 mm.
  • 12, 18, 24 Fasern- Ungefähr.4.6 mm / 9.5 mm.

• Kabelgewicht:

  • 2, 4, 6 Fasern:66 kg/km.
  • 12, 18, 24 Fasern:68 kg/km.

• Betriebstemperaturbereich:-40°C bis +70°C.

• Zugfestigkeit:

  • Kurzfristig:1500 N.
  • Langfristig:600 N.

• Zerschlagfestigkeit:

  • Kurzfristig:1000 N/100 mm.
  • Langfristig:300 N/100 mm.
