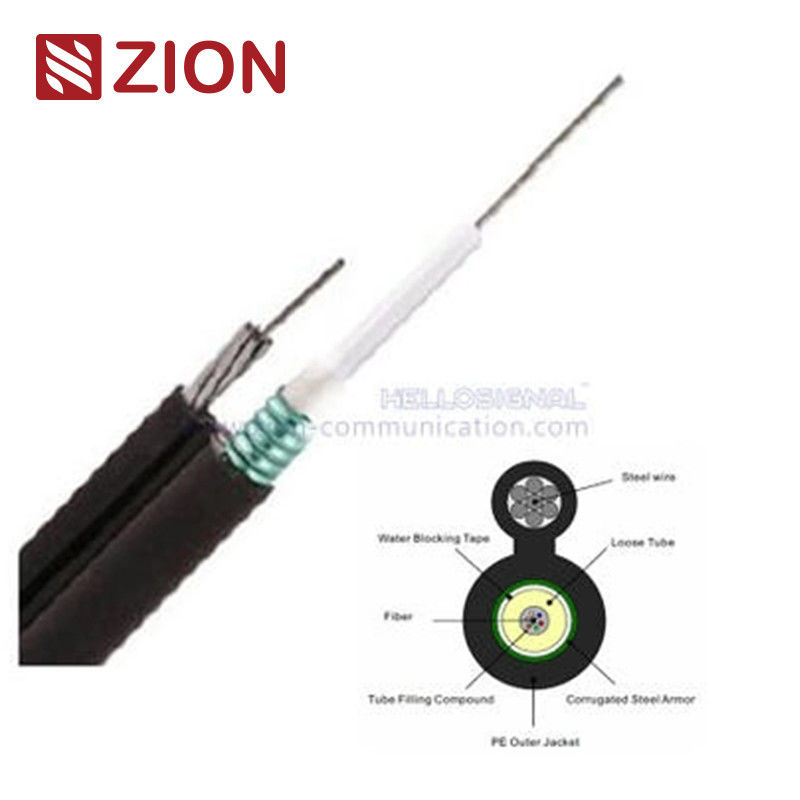

Gepanzertes Uni Rohr-Luftinstallations-Faser-Optikabbildung 8 GYXTC8S PSP

GYXTC8S PSP gepanzerte Uni-Tube-Flügelinstallation Abbildung 8 Selbsttragende optische Kabel

GYXTC8S

PSP Panzer-Einröhrchen-Optische Glasfaserkabel für die Anlage
Abbildung 8 Selbstversorgung

Eigenschaften

Hier ist eine detaillierte Zusammenfassung der Spezifikationen für Glasfaserkabel, basierend auf Ihren Angaben:

Fasertypen und Dämpfung/Leistung:

1. G. Ich weiß.652.DundG. Ich weiß.655(Einzelmodusfasern):

   • G. Ich weiß.652.D: Eine häufig verwendete Ein-Modus-Faser für allgemeine Anwendungen.
   • G. Ich weiß.655: Nicht-Null-Dispersions-versetzte Faser, für eine hohe Kapazität, Fernübertragung mit mehr Kontrolle über die Dispersion.

2. Multimodefasern:

   • 50/125 μmund62.5/125 μmsind Multimodefasern, die für die Datenübertragung über kurze Strecken und hohe Geschwindigkeiten in lokalen Netzwerken (LANs) mit spezifischen Dämpfungs- und Bandbreitenmerkmalen verwendet werden.

Abschwächen:

• Bei 850 nm:

  • 50/125 μm:≤ 3,0 dB/km
  • 62.5/125 μm:≤ 3,0 dB/km

• Bei 1300 nm:

  • 50/125 μm:≤ 1,0 dB/km
  • 62.5/125 μm:≤ 1,0 dB/km

• Bei 1310 nm:

  • G. Ich weiß.652.D:≤ 0,36 dB/km
  • G. Ich weiß.655:≤ 0,40 dB/km

• Bei 1550 nm:

  • G. Ich weiß.652.D:≤ 0,22 dB/km
  • G. Ich weiß.655:≤ 0,23 dB/km

Bandbreite (Datenübertragungskapazität):

• Bei 850 nm:

  • 50/125 μm:≥ 500 MHz·km
  • 62.5/125 μm:≥ 200 MHz·km

• Bei 1300 nm:

  • 50/125 μm:≥ 1000 MHz·km
  • 62.5/125 μm:≥ 600 MHz·km

Polarisierungsmodus-Dispersion (PMD):

• Einzelne FasernBeide.G. Ich weiß.652.DundG. Ich weiß.655Fasern haben einen Polarisierungsmodus-Dispersionswert von≤ 0,20 PS/√km.
• Design-Verknüpfungswert(M=20, Q=0,01%): BeideG. Ich weiß.652.DundG. Ich weiß.655Fasern haben≤ 0,1 ps/√km.

Technische Daten für den Kabelbau:

Dieser Abschnitt beschreibt die physikalischen und mechanischen Eigenschaften der Glasfaserkabel mit verschiedenen Faserzahlen und Konfigurationen:

• Optionen für die Faserzahl: 2, 4, 6, 12, 18, 24 Fasern.

Eigenschaften von losen Rohren und Kabeln:

• Außendurchmesser des losen Rohres:

  • Für 2, 4, 6 Fasern:2.8 mm
  • Für 12, 18, 24 Fasern:3.2 mm

• Stahldraht:

  • Material: Verzinktes Stahldraht zur Festigkeit.
  • Durchmesser:7*0,8 mm.

• Hülle:

  • Material:PE(Polyethylen)
  • Stärke:Nennwert 0,8 mm.

• Kabeldurchmesser:

  • 2, 4, 6 Fasern- Ungefähr.4.4 mm / 9.5 mm.
  • 12, 18, 24 Fasern- Ungefähr.4.6 mm / 9.5 mm.

• Kabelgewicht:

  • 2, 4, 6 Fasern:66 kg/km.
  • 12, 18, 24 Fasern:68 kg/km.

• Betriebstemperaturbereich:-40°C bis +70°C.

• Zugfestigkeit:

  • Kurzfristig:1500 N.
  • Langfristig:600 N.

• Zerschlagfestigkeit:

  • Kurzfristig:1000 N/100 mm.
  • Langfristig:300 N/100 mm.
