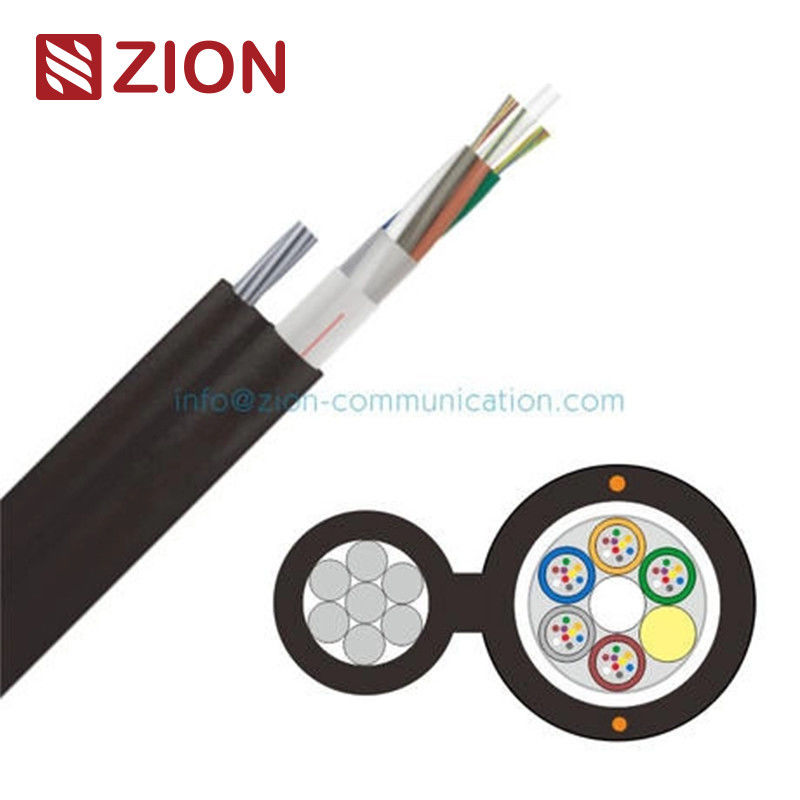

GYFTC8A FRP CSM Aluminium gepanzerte Luftinstallation Abbildung 8 Selbsttragende optische Kabel

GYFTC8A

FRP CSM Aluminium gepanzerte Luftinstallation Glasfaserkabel Abbildung 8 Selbsttragende

Anwendung

Hohe Zugfestigkeit
Selbsttragende Luftanlage

Eigenschaften und technische Daten für Glasfaserkabel

Eigenschaften der Fasern

G. Ich weiß.652.D (Einzelmodus):

• Abschwächen:
  • @1310 nm: ≤0,36 dB/km
  • @1550 nm: ≤0,22 dB/km
• Polarisierungsmodus Dispersion:
  • Einzelne Fasern: ≤ 0,20 ps/√km
  • Entwurfsverbindungswert (M=20, Q=0,01%): ≤0,1 ps/√km

G.655 (Einzelmodus):

• Abschwächen:
  • @1310 nm: ≤0,40 dB/km
  • @1550 nm: ≤0,23 dB/km
• Polarisierungsmodus Dispersion:
  • Einzelne Fasern: ≤ 0,20 ps/√km
  • Entwurfsverbindungswert (M=20, Q=0,01%): ≤0,1 ps/√km

50/125μm (Multimode):

• Abschwächen:
  • @850 nm: ≤ 3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandbreite:
  • @850 nm: ≥500 MHz·km
  • @1300 nm: ≥1000 MHz·km

62.5/125μm (Multimode):

• Abschwächen:
  • @850 nm: ≤ 3,0 dB/km
  • @1300 nm: ≤1,0 dB/km
• Bandbreite:
  • @850 nm: ≥200 MHz·km
  • @1300 nm: ≥600 MHz·km

Technische Daten

1. Fiberzahl:Erhältlich in Konfigurationen von 24, 48, 72, 96, 144 und 288 Fasern.

2. Lose Rohrstruktur:

   • Anzahl der Rohre und Fasern pro Rohr:
     • 24 Fasern: 4 Röhren × 6 Fasern.
     • 48 Fasern: 4 Röhren × 12 Fasern.
     • 72 Fasern: 6 Röhren × 12 Fasern.
     • 96 Fasern: 8 Röhren × 12 Fasern.
     • 144 Fasern: 12 Röhren × 12 Fasern.
     • 288 Fasern: 24 Röhren × 12 Fasern.
   • Außendurchmesser: je nach Konfiguration 1,9 mm bis 2,4 mm.

3. Mitglied der zentralen Stärke:

   • Material: FRP oder Stahl.
   • Durchmesser: je nach Faserzahl zwischen 2,0 mm und 7,4 mm.

4. Wassersperrmaterial:

   • Kabel mit einer Verbindung gefüllt, um Wasserbeständigkeit zu gewährleisten.

5. Feuchtigkeitsdichte Schicht:

   • Lamierte Aluminiumbänder für zusätzlichen Schutz.

6. Messenger Wire:

   • Struktur: 7 × 1,6 mm für Festigkeit und Unterstützung.

7. Hülle:

   • Stärke: Nennwert 1,8 mm.

8. Abmessungen und Gewicht des Kabels:

   • Der Kabeldurchmesser variiert von etwa 10,2 mm bis 19,5 mm (Hauptkabel) und 21,2 mm bis 30,5 mm (einschließlich Nachrichtendraht).
   • Das Gewicht liegt zwischen 220 ± 10 kg/km und 450 ± 10 kg/km.

9. Mechanische Leistung:

   • Betriebstemperaturbereich:-40°C bis +70°C.
   • Zugfestigkeit:
     • Kurzzeit: 8000 N.
     • Langzeit: 2700 N.
   • Zerschlagfestigkeit:
     • Kurzzeit: 1000 N/100 mm.
     • Langzeit: 300 N/100 mm.

10. Farbgestaltung:

    • Die Farben von Fasern und Rohren folgen einer spezifizierten Kennzeichnungstabelle.
