| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | CE, ROHS, VDE, UL |
| Modellnummer: | Luftinstallation GYFC8Y53 |
| Min Bestellmenge: | 100km |
| Verpackung Informationen: | 2000M / Hölzerne Spule/Karton |
| Lieferzeit: | Normalerweise 20 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 1500KM/Monat |
| Faser: | G.652.D, G.655, 50/125um, 62.5/125um | Zentrales Stärkemitglied: | GFRP |
|---|---|---|---|
| Loses Rohr: | Thermoplastisch | Jacke: | PET |
| Bote: | Angeschwemmte Stahldrähte | Paket: | Hölzerne Spule, Φ280*280mm |
| Markieren: | Doppeltes Hüllen-Faser-Optikabbildung 8,Faser-Optikabbildung 8-Luftinstallation |
||

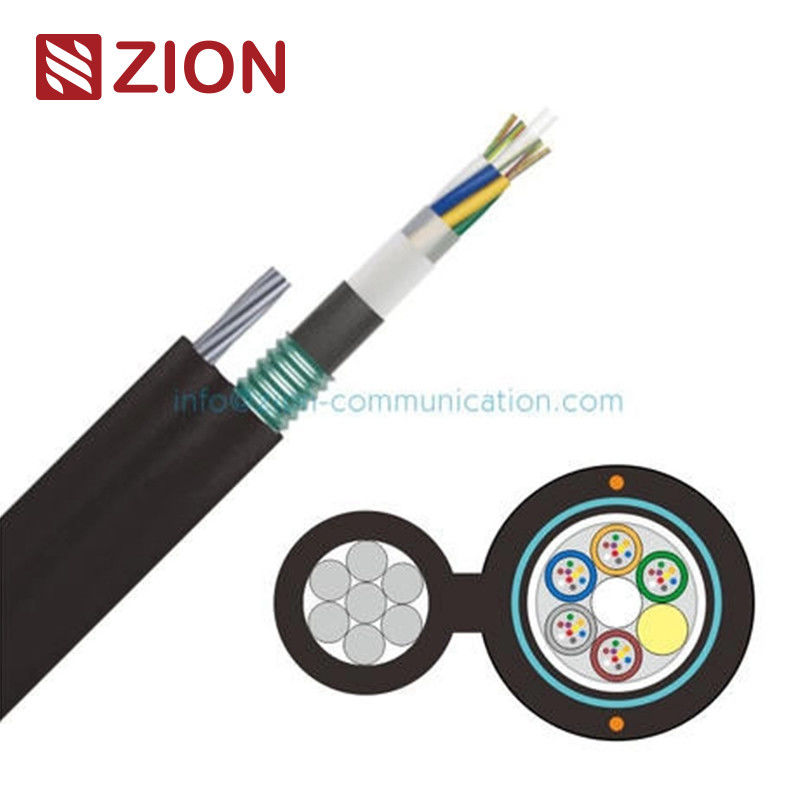

GYFC8Y53 FRP CSM selbsttragendes Lichtleiterkabel der Doppelt-Hüllen-Luftinstallations-Figure-8
|
GYFC8Y53 Doppelt-Hüllen-Luftinstallations-Lichtwellenleiter FRP CSM |
|||||||||||||||||||||||||
|
|||||||||||||||||||||||||
| Anwendung: | |||||||||||||||||||||||||
| Hoher Zerstampfungswiderstand des hochfesten Widerstands | |||||||||||||||||||||||||
| Halbtrockener Kernentwurf, einfach für Installation und Spleiß | |||||||||||||||||||||||||
| Selbsttragende Luftinstallation | |||||||||||||||||||||||||
| Eigenschaften: | |||||||||||||||||||||||||
| G.652.D | G.655 | 50/125um | 62.5/125um | ||||||||||||||||||||||
| Verminderung | @850nm | - | - | ≤3.0 dB/km | ≤3.0 dB/km | ||||||||||||||||||||
| @1300nm | - | - | ≤1.0 dB/km | ≤1.0 dB/km | |||||||||||||||||||||
| @1310nm | ≤0.36 dB/km | ≤0.40 dB/km | - | - | |||||||||||||||||||||
| @1550nm | ≤0.22 dB/km | ≤0.23 dB/km | - | - | |||||||||||||||||||||
| Bandbreite | @850nm | - | - | ≥500 MHZ · Kilometer | ≥200 MHZ · Kilometer | ||||||||||||||||||||
| @1300nm | - | - | ≥1000 MHZ · Kilometer | ≥600 MHZ · Kilometer | |||||||||||||||||||||
| Polarisation Modus Streuung |
lndividual Faser | ≤0.20 ps/√km | ≤0.20 ps/√km | - | - | ||||||||||||||||||||
| Entwurfsverbindungswert (M=20, Q=0.01%) |
≤0.1 ps/√km | ≤0.1 ps/√km | - | - | |||||||||||||||||||||
| Technische Daten: | |||||||||||||||||||||||||
| Einzelteil | Inhalt | Wert | |||||||||||||||||||||||
| Faseranzahl | 24 | 48 | 72 | 96 | 144 | ||||||||||||||||||||
| Loses Rohr | No.of-tubes*fibres pertube | 4*6 | 4*12 | 6*12 | 8*12 | 12*12 | |||||||||||||||||||
| Außendurchmesser (Millimeter) | 1,9 | 2,4 | 2,4 | 2,4 | 2,4 | ||||||||||||||||||||
| Zentrales Stärkemitglied | Material | FRP | |||||||||||||||||||||||
| Durchmesser (Millimeter) | 2,0 | 2,0 | 2,6 | 2,6 | 2,6 | ||||||||||||||||||||
| Überzogener CSM-Durchmesser (Millimeter) | - | - | - | 4,2 | 4,8 | ||||||||||||||||||||
| Wasser, das Material blockiert | Material | Wasser, das Band u. Garn blockiert | |||||||||||||||||||||||
| Innere Hülle | Stärke (Millimeter) | Nominal: 1,0 | |||||||||||||||||||||||
| Rüstung | Material | Stahlband Corugated | |||||||||||||||||||||||
| Bote Wire | Struktur und Durchmesser (Millimeter) | 7*1.6 | |||||||||||||||||||||||
| Äußere Hülle | Stärke (Millimeter) | Nominal: 2,0 | |||||||||||||||||||||||
| Kabeldurchmesser (Millimeter) ca. | 13.4/*24.4mm | 15.0/*26.0mm | 15.4/*26.4mm | 16.8/*27.8mm | 20.2/*31.2mm | ||||||||||||||||||||
| Kabelgewicht (kg/km) ca. | 270 | 320 | 350 | 390 | 420 | ||||||||||||||||||||
| Betriebstemperaturbereich (℃) | -40~+70 | ||||||||||||||||||||||||
| Dehnfestigkeits-Kurzschluss-Zeitdauer (N) | 8000/2700 | ||||||||||||||||||||||||
| Zerquetschen Sie resistanoe Kurzschluss/langfristig (N/100mm) | 3000/900 | ||||||||||||||||||||||||
| Die Farbanordnung für Faser und Rohr wird in der Farbkennzeichnungstabelle spezifiziert. | |||||||||||||||||||||||||
| Andere Struktur- und Faserzählung sind auch entsprechend Kundenanforderungen verfügbar. | |||||||||||||||||||||||||
