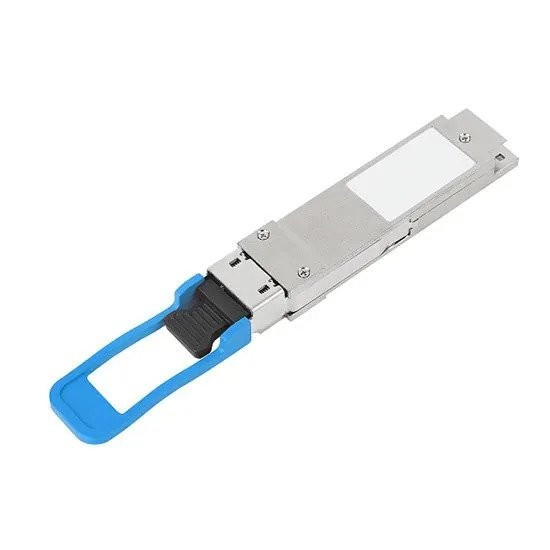

100G QSFP28 Transceiver mit CWDM-Technologie für 2KM Entfernung und 100 Gbit/s Datenrate

4 CWDM Lanes Mux/Demux Design 100G QSFP28 LR4 CWDM 2KM LC SMF Glasfaser-Transceiver

Der 100G QSFP28 LR4 wurde für Singlemode-Glasfasersysteme entwickelt, die 4×25 CWDM-Kanäle im 1310-nm-Band nutzen und Übertragungsentfernungen von bis zu 2 km unterstützen. Dieses Modul wandelt vier elektrische 25-Gb/s-Datenkanäle in vier CWDM-optische Signale um, die dann in einen einzigen 100-Gb/s-optischen Übertragungsstrom gemultiplext werden. Auf der Empfangsseite demultiplext es den 100-Gb/s-optischen Eingang zurück in vier CWDM-Kanäle und wandelt diese in elektrische Datenausgänge um.

Die vier CWDM-Kanäle arbeiten bei zentralen Wellenlängen von 1271 nm, 1291 nm, 1311 nm und 1331 nm. Es verfügt über einen Duplex-LC-Anschluss für die optische Schnittstelle und einen 38-poligen Anschluss für elektrische Verbindungen. Unter Verwendung von Singlemode-Faser (SMF) verwendet dieses Produkt eine 4-Wellenlängen-Distributed-Feedback-Laser (DFB)-Anordnung, um elektrische Eingänge in CWDM-optische Signale umzuwandeln. Der Empfänger verwendet diskrete Fotodioden, um jede Wellenlänge zu erfassen, wobei die Signale von einem TIA verstärkt werden, bevor sie als elektrische Daten ausgegeben werden.

Dieser Transceiver wurde in Übereinstimmung mit dem QSFP28 Multi-Source Agreement (MSA) und den IEEE 802.3ba-Standards entwickelt und gewährleistet zuverlässige Leistung und Interoperabilität.
