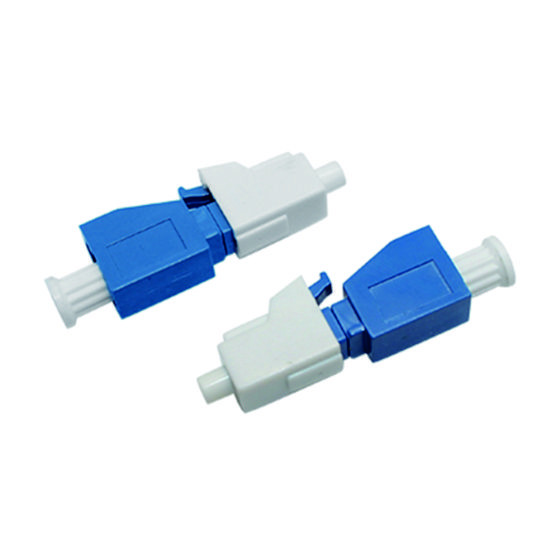

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung

LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
LC/UPC 3dB Fiber Optical Attenuator for 1310-1550nm Wavelength with Low Insertion Loss
Grundlegende Informationen
Herkunftsort: China
Markenname: Zion communication
Modellnummer: Faser-optischer Abschwächer
Min Bestellmenge: 20pcs
Verpackung Informationen: 10 PC/Plastiktasche
Lieferzeit: Normalerweise 25 Tage empfingen nachher die Ablagerung.
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Keine Grenze
Bestpreis Kontakt
Detailinformationen
Betriebswellenlänge (NM): 1310-1550 Einfügungsverlust (DB): ≤ 0,6
Renditeverlust (DB): ≥45 Betriebstemperatur (℃): -5 ~ +65
Hervorheben:

Faser-optischer Abschwächer

,

Faser-Optikabschwächer

Produkt-Beschreibung

LC/UPC 3dB Glasfaser-Dämpfungsglied
Produktübersicht

Der Glasfaserabschwächer von ZION COMMUNICATIONS ist ein optisches Gerät zur Reduzierung der optischen Signalenergie. Es dämpft effektiv die optische Eingangsleistung, um Verzerrungen in optischen Empfängern zu verhindern, die durch übermäßige Eingangsleistungspegel verursacht werden.

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 0
LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 1
Produktidentifikation
Zion-CodeZion-Beschreibung
7236004LC/UPC 3dB Glasfaser-Dämpfungsglied
Anwendungen

Dieses optische passive Gerät ist für das Debuggen der optischen Leistungsleistung, die Kalibrierung von Glasfaserinstrumenten und die Dämpfung von Glasfasersignalen in Kommunikationssystemen unerlässlich. Das Produkt nutzt mit Metallionen dotierte Dämpfungsfasern, um die optische Leistung präzise an die erforderlichen Werte anzupassen.

  • Glasfaserkommunikationssysteme
  • Glasfaser-CATV-Netzwerke
  • Messung optischer Hochleistungsgeräte
  • Eingangsleistungsdämpfung zur Vermeidung von Empfängerverzerrungen
Steckverbindertypen
SteckertypBeschreibung
LC, SC, FC, STErhältlich in verschiedenen Steckerkonfigurationen, um unterschiedlichen Schnittstellenanforderungen gerecht zu werden
LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 2
LC-Anschluss

Wird in LC-Glasfaserschnittstellen verwendet und verbindet sich mit SFP-Modulen über einen einfach zu bedienenden Modular Jack (RJ)-Verriegelungsmechanismus. Wird häufig in Routern verwendet.

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 3
SC-Anschluss

Wird auf SC-Glasfaserschnittstellen angewendet und verfügt über ein flaches Design ähnlich RJ-45, jedoch mit Kupferkontakten. Identifiziert durch interne Kupfersäulen.

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 4
FC-Anschluss

Wird auf FC-Faserschnittstellen angewendet und verfügt über eine Metallhülsenverstärkung mit Spannschlossbefestigung. Wird normalerweise bei ODF-Verteilerrahmen verwendet.

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 5
ST-Stecker

Wird auf ST-Glasfaserschnittstellen angewendet, die häufig in Glasfaserverteilern verwendet werden. Verfügt über ein rundes Gehäuse mit Spannschlossbefestigung, das häufig für 10Base-F-Verbindungen verwendet wird.

Technische Spezifikationen
ParameterFC, SC, LC, ST
Betriebswellenlänge (nm)1310-1550
Einfügedämpfung (dB)≤ 0,6
Rückflussdämpfung (dB)≥45
Wiederholbarkeit (dB)≤ 0,2
Auflösung (dB)≤ 0,1
Wellenlängenabhängiger Verlust (dB)WDL≤ 0,3 (C+L-Band)
Polarisationsabhängiger Verlust (dB)PDL≤ 0,2
Temperaturabhängiger Verlust (dB)TDL≤ 0,2
Toleranz für 1–5 dB Dämpfung (dB)±0,5
Toleranz für 6–30 dB Dämpfung (nm)±10
Paarungshaltbarkeit (Zyklus)≥1000
Reaktionszeit (dB/ms)3
Genauigkeit der Dämpfungsregelung (dB)±0,5
Versorgungsspannung (DC)± 5V
Betriebstemperatur (°C)-5 ~ +65
Lagertemperatur (°C)-40 ~ +75
Zugehörige faseroptische Dämpfungsglieder
Zion-CodeProduktcodeZion-Beschreibung
7237001ZC11FXAADXXLC-APC-Buchse auf LC-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237002ZC11FXBBDXXLC-UPC-Buchse auf LC-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237003ZC11FXCCDXXSC-APC-Buchse auf SC-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237004ZC11FXDDDXXSC-UPC-Buchse auf SC-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237005ZC12FXEEDXXST APC-Buchse auf ST APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237006ZC11FXFFDXXST-UPC-Buchse auf ST-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237007ZC11FXGGDXXFC-APC-Buchse auf FC-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237008ZC11FXHHDXXFC-UPC-Buchse auf FC-UPC-Stecker, fester faseroptischer Plug-in-Dämpfer (1–25 dB)
7237009ZC11FXIIDXXMU-APC-Buchse auf MU-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237010ZC12FXJJDXXMU-UPC-Buchse auf MU-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237011ZC11FXKKDXXE2000 APC-Buchse auf E2000 APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
7237012ZC11FXLLDXXE2000-UPC-Buchse auf E2000-UPC-Stecker, feststeckbarer Glasfaser-Dämpfer (1–25 dB)
7237013ZC12FXMMDXX8F MPO (weiblich) auf MPO (männlich) faseroptischer Dämpfer (1-20 dB)
7237014ZC11FXNNDXX12F MPO (weiblich) auf MPO (männlich) faseroptischer Dämpfer (1-20 dB)
7237015ZC11FXOODXX24F MPO (weiblich) auf MPO (männlich) faseroptischer Dämpfer (1-20 dB)
OEM/ODM-Dienste

ZION Communication bietet umfassende OEM/ODM-Dienstleistungen, die von unserem professionellen Forschungs- und Entwicklungsteam unterstützt werden:

  • Individuelles Logo
  • Drucken auf Kabel
  • Etiketten-/PE-Beutel-/Kartondesign
  • Verschiedene Farben und verschiedene Längen erhältlich
LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 6
7237005

ZC12FXEEDXX – ST-APC-Buchse auf ST-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 7
7237004

ZC11FXDDDXX – SC-UPC-Buchse auf SC-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 8
7237003

ZC11FXCCDXX – SC-APC-Buchse auf SC-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 9
7237002

ZC11FXBBDXX – LC-UPC-Buchse auf LC-UPC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)

LC/UPC 3dB Faseroptischer Abschwächer für 1310-1550nm Wellenlänge mit geringer Einfügedämpfung 10
7237001

ZC11FXAADXX – LC-APC-Buchse auf LC-APC-Stecker, feststeckbarer optischer Glasfaser-Dämpfer (1–25 dB)
