| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | ISO, UL, CE, RoHS |
| Modellnummer: | Koaxialkabel RG6 |
| Min Bestellmenge: | 30 KILOMETER |
| Verpackung Informationen: | 305M, 1000FT, Holzrolle, Karton |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000KM/Monat |
| Leiter: | 18AWG BC | Isolierung: | Geschäumtes PET |
|---|---|---|---|
| Schild 1: | Gebundenes Aluminium Polypropylen | Schild 2: | Blanker Kupfergeflechtdraht 95 % Bedeckung |
| Jacke: | PVC-Flammhemmung: IEC 60332-1 | Farbe: | Schwarz, weiß |
| Paket: | 305M, 1000FT, Holzrolle, Karton |

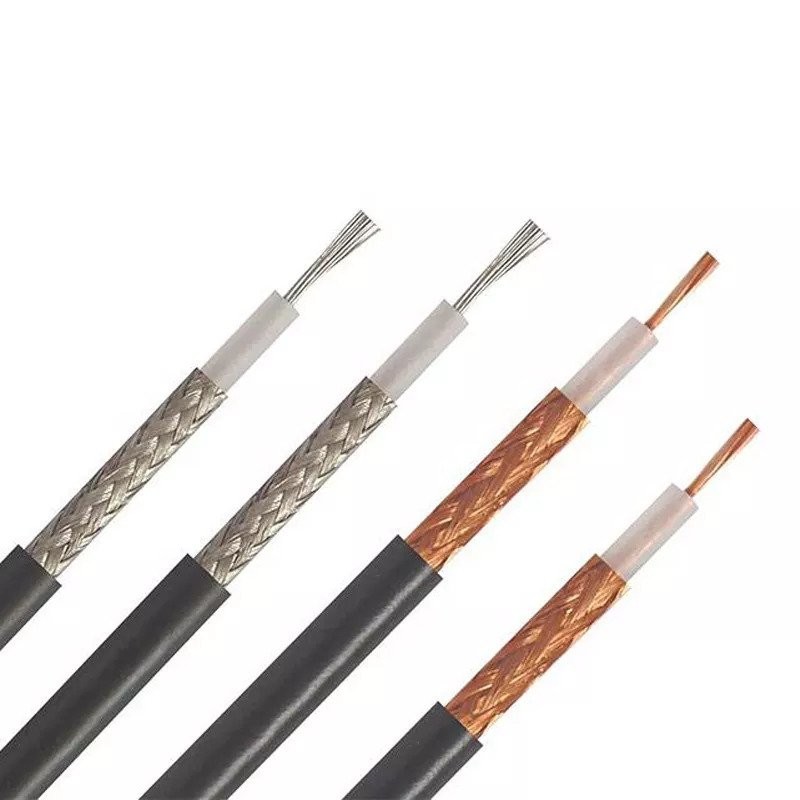

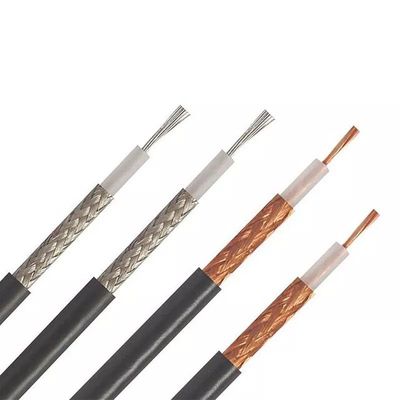

| RG6/US BC 95 % CCA-PVC 75 Ohm CCTV-Koaxialkabel NR.7100062 |
||||||||
| Ähnlicher Typ: | ||||||||
| Leitungstyp &Nom.DCR |
Abschirmung | Abschirmung& %Abdeckung |
Jackentyp | Nom.Kapazität | Nennimp.Ω | |||
| RG6/US BC 95 % BC PVC-NR.7100061 |
18 AWG (massiv) BC 21,2 Ω/km |
B.Al/PET | BC-Geflecht 95% | PVC | 52±3pF/m | 75±3Ω | ||
| RG6/US BC95 % BCUV-PE NR.7100063 |
18 AWG/1,02 mm BC 21,2 Ω/km |
B.Al/PET | BC-Geflecht 95% | UV-PE | 52±3pF/m | 75±3Ω | ||
| Konstruktionsparameter: | ||||||||
| Innenleiter | 0,040"/1,02 mm/18 AWG BC | |||||||
| Dielektrikum | 0,175"/4,45 mm geschäumtes PE | |||||||
| Schild 1 | Abschirmung aus gebundener Aluminiumfolie | |||||||
| Schild 2 | CCA-Geflechtdraht 95 % Bedeckung Durchmesser über Abschirmung: 5,1 mm/0,20" |
|||||||
| Jacke | 0,262 ± 0,006"/6,65 ± 0,15 mm PVC Flammverzögerung: IEC 60332-1 |
|||||||
| Manteldicke | ||||||||
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |||||||
| Elektrische Eigenschaften: | ||||||||
|
Innenleiter Widerstand |
Der Max.um 20℃muss < 21,2 Ω/km (6,96 Ω/kft) sein | |||||||
| Kapazität | 52 ±3 pF/m 17±0,3 pF/ft | |||||||
| Impedanz | 75 ± 3 Ω | |||||||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |||||||
| Ausbreitungsgeschwindigkeit | 0,85 | |||||||
| Funkentest (VAC) | 4 | |||||||
| Mechanische und Umwelteigenschaften | ||||||||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |||||||
| Betriebstemperaturbereich | -20℃bis 60℃ | |||||||
| Kabeldurchmesser | 0,262 ± 0,006"/6,65 ± 0,15 mm PVC | |||||||
| Kreuzung | ||||||||
 |
||||||||
| Dämpfung (20℃): | ||||||||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | ||||||
| 5 | 0,58 | 1,90 | ||||||
| 55 | 1,60 | 5.25 | ||||||
| 83 | 1,95 | 6.40 | ||||||
| 187 | 2,85 | 9.35 | ||||||
| 211 | 3.05 | 10.00 | ||||||
| 250 | 3.30 | 10.82 | ||||||
| 300 | 3.55 | 11.64 | ||||||
| 350 | 3,85 | 12.63 | ||||||
| 400 | 4.15 | 13.61 | ||||||
| 450 | 4.40 | 14.43 | ||||||
| 500 | 4.66 | 15.29 | ||||||
| 550 | 4,90 | 16.08 | ||||||
| 600 | 5.10 | 16.73 | ||||||
| 750 | 5.65 | 18.54 | ||||||
| 865 | 6.10 | 20.01 | ||||||
| 1000 | 6.55 | 21.49 | ||||||
| Bestellinformationen: | ||||||||
| Markierung | HELLOSIGNAL RG6/US BC 95 % CCA-PVC CCTV-KOAXIALKABEL 7100062 ×××M/FT |
|||||||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |||||||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |||||||
| Marke | HALLOSIGNAL®ODER OEM | |||||||
| Ähnlicher Typ: | ||||||||
| Leitungstyp &Nom.DCR |
Abschirmung | Abschirmung& %Abdeckung |
Jackentyp | Nom.Kapazität | Nennimp.Ω | |||
| RG6/US BC 95 % BC PVC-NR.7100061 |
18 AWG (massiv) BC 21,2 Ω/km |
B.Al/PET | BC-Geflecht 95% | PVC | 52±3pF/m | 75±3Ω | ||
| RG6/US BC95 % BCUV-PE NR.7100063 |
18 AWG/1,02 mm BC 21,2 Ω/km |
B.Al/PET | BC-Geflecht 95% | UV-PE | 52±3pF/m | 75±3Ω | ||
