RG59 BC 95% CCA PVC CMP CCTV Koaxialkabel
75-Ohm-CCTV-Koaxialkabel professioneller Qualität, entwickelt für erweiterte Überwachungsanlagen mit überlegener Signalintegrität.
Produktspezifikationen
Produktcode:Nein, nicht wirklich.7100166
Führer:20AWG Massivkabel Kupfer (BC)
Dielektrisch:Schaumhaltiges PE
Schirmung:95% CCA-Flockenüberdeckung
Die Jacke:PVC-CMP
Impedanz:75 ± 3 Ω
Konstruktionsparameter
Innerer Leiter:0.032"/0.81mm/20 AWG BC
Dielektrisch:0.135"/3.43mm Schaumstoff FEP
Schild:0.12mm Bares Kupfer-Zopfdraht 95% Abdeckung
Die Jacke:0.193"±0.006"/4.90±0.15mm PVC CMP
Die Ausrüstungsdicke:0.032"/0.81mm
Elektrische Eigenschaften
Innerer Leiterwiderstand:Max. bei 20°C: < 21,2 Ω/km (6,96 Ω/kft)
Kapazität:52 ± 3 pF/m (17 ± 0,3 pF/ft)
Impedanz:75 ± 3 Ω
Rückkehrverlust:zwischen 5 und 1000 MHz: > 22 dB
Ausbreitungsgeschwindigkeit:0.85
Prüfvorgang für den Funken (VAC):4
Leistung bei Dämpfung (20°C)
| Frequenz (MHz) |
Maximale Dämpfung (dB/100 Fuß) |
Maximale Dämpfung (dB/100 m) |
| 1 | 0.30 | 0.98 |
| 10 | 0.95 | 3.11 |
| 100 | 2.95 | 9.67 |
| 200 | 4.50 | 14.75 |
| 400 | 6.80 | 22.30 |
| 700 | 9.67 | 31.70 |
| 900 | 10.60 | 34.75 |
| 1000 | 11.47 | 37.61 |
Mechanische und ökologische Eigenschaften
Radius der Kabelbiegung:10 mal der Kabeldurchmesser
Betriebstemperaturbereich:-20°C bis 60°C
Kabelgrößen:0.193"±0.006"/4.90±0.15mm

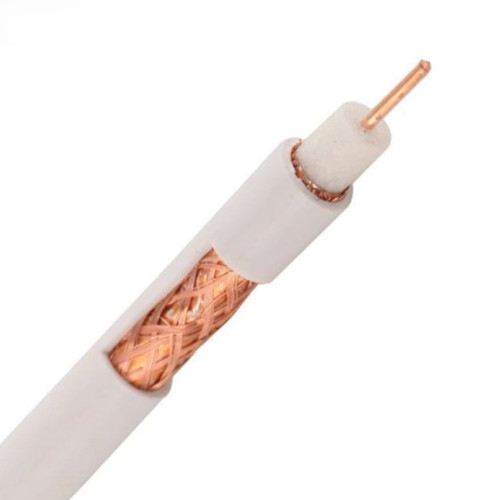

Querschnittsansicht
Verpackungsmöglichkeiten
Wir bieten umfassende Verpackungslösungen an, darunter Rollen, Kunststoffspulen, Holzspulen, Ziehboxen, bunten Karton, Paletten und mehr.Dauerhaftigkeit, und professionelles Aussehen.
Bestellinformationen
Kennzeichnung:HELLOSIGNAL RG59 BC 95% BC PVC-CCTV-Koaxialkabel 7100166 ×××M/FT
Verpackung:Spezielle Längen verfügbar auf Walze, Zugbox, Kunststoffspule, Holzspule, Palette
Lieferzeit:Normalerweise 25 Tage nach Eingang der Einzahlung
Marke:HELLOSIGNAL® oder OEM erhältlich
Ähnliche Produktvarianten
| Modell |
Leitertyp und DCR |
Schirmung |
Abdeckung durch Abschirmung |
Typ der Jacke |
Kapazität |
Impedanz |
| Nein, nicht wirklich.7100161 |
20AWG ((SOL) BC
33.4 Ω/km |
Schaumhaltiges PE |
BC-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75 ± 3Ω |
| Nein, nicht wirklich.7100162 |
20AWG ((SOL) BC
33.4 Ω/km |
Schaumhaltiges PE |
BC-Braid 95% |
PVC-CMR |
52 ± 3 pF/m |
75 ± 3Ω |
| Nein, nicht wirklich.7100163 |
20AWG ((SOL) BC
33.4 Ω/km |
Schaumhaltiges PE |
BC-Braid 95% |
PVC-CMP |
52 ± 3 pF/m |
75 ± 3Ω |
| Nein, nicht wirklich.7100164 |
20AWG ((SOL) BC
33.4 Ω/km |
Schaumhaltiges PE |
CCA-Braid 95% |
PVC CM |
52 ± 3 pF/m |
75 ± 3Ω |
| Nein, nicht wirklich.7100165 |
20AWG ((SOL) BC
33.4 Ω/km |
Schaumhaltiges PE |
CCA-Braid 95% |
PVC-CMR |
52 ± 3 pF/m |
75 ± 3Ω |
Anwendung:Speziell für längere CCTV-Laufzeiten entwickelt, um eine zuverlässige Übertragung von Videosignalen über längere Entfernungen zu gewährleisten.
