| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | ISO, UL, CE, RoHS |
| Modellnummer: | RG59 Koaxialkabel |
| Min Bestellmenge: | 30 km |
| Verpackung Informationen: | 305M, 1000FT, Holzrolle, Karton |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000 km / Monat |
| Dirigent: | 20 AWG BC | Isolierung: | Geschäumtes PE |
|---|---|---|---|
| Schild: | Blanker Kupfergeflechtdraht 95 % Bedeckung | Jacke: | PVC-CM |
| Farbe: | Schwarz-Weiss | Paket: | 305M, 1000FT, Holzrolle, Karton |

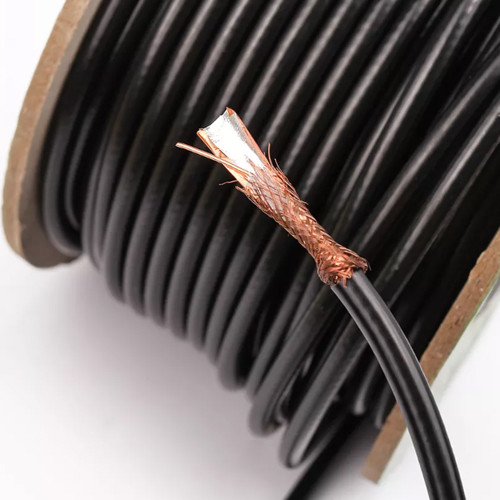

| RG59 BC 95 % CCA PVC CM 75 Ohm CCTV-Koaxialkabel NR.7100164 |
|||||||
| Ähnlicher Typ: | |||||||
| Katalog Nein. |
Leitungstyp &Nom.DCR |
Abschirmung | Abschirmung& %Abdeckung |
Jackentyp | Nom.Kapazität | Nennimp.Ω | |
| RG59 BC 95 % BC PVC-CM NR.7100161 |
20AWG(SOL)BC 33,4 Ω/km |
Geschäumt SPORT |
BC-Geflecht 95% | PVC-CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95 % BC PVC-CMR NR.7100162 |
20AWG(SOL)BC 33,4 Ω/km |
Geschäumt SPORT |
BC-Geflecht 95% | PVC-CMR | 52±3pF/m | 75±3Ω | |
| RG59 BC 95 % BC PVC-CMP NR.7100163 |
20AWG(SOL)BC 33,4 Ω/km |
Geschäumt SPORT |
BC-Geflecht 95% | PVC-CMP | 52±3pF/m | 75±3Ω | |
| RG59 BC 95 % CCA PVC-CM NR.7100164 |
20AWG(SOL)BC 33,4 Ω/km |
Geschäumt SPORT |
CCA-Zopf 95% | PVC-CM | 52±3pF/m | 75±3Ω | |
| RG59 BC 95 % CCA PVC-CMR NR.7100165 |
20AWG(SOL)BC 33,4 Ω/km |
Geschäumt SPORT |
CCA-Zopf 95% | PVC-CMR | 52±3pF/m | 75±3Ω | |
| Konstruktionsparameter: | |||||||
| Innenleiter | 0,032"/0,81 mm/20 AWG BC | ||||||
| Dielektrikum | 0,144"/3,66 mm geschäumtes PE | ||||||
| Schild | 0,12 mm CCA-Geflechtdraht 95 % Bedeckung | ||||||
| Jacke | 0,238"±0,006"/6,05±0,15 mm PVC cm | ||||||
| Manteldicke | 0,032"/0,81 mm | ||||||
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | ||||||
| Elektrische Eigenschaften: | |||||||
| Innenleiterwiderstand | Der Max.um 20℃muss < 21,2 Ω/km (6,96 Ω/kft) sein | ||||||
| Kapazität | 52 ±3 pF/m 15,8 ±1 pF/ft | ||||||
| Impedanz | 75 ± 3 Ω | ||||||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | ||||||
| Ausbreitungsgeschwindigkeit | 0,85 | ||||||
| Funkentest (VAC) | 4 | ||||||
| Mechanische und Umwelteigenschaften | |||||||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | ||||||
| Betriebstemperaturbereich | -20℃bis 60℃ | ||||||
| Kabeldurchmesser | 0,238"±0,006"/6,05±0,15 mm PVC cm | ||||||
| Kreuzung | |||||||
 |
|||||||
| Dämpfung (20℃): | |||||||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | |||||
| 5 | 0,86 | 2.82 | |||||
| 55 | 2.05 | 6.73 | |||||
| 83 | 2.45 | 8.04 | |||||
| 187 | 3,60 | 11.81 | |||||
| 211 | 3,80 | 12.47 | |||||
| 250 | 4.10 | 13.45 | |||||
| 300 | 4.45 | 14.60 | |||||
| 350 | 4,80 | 15.75 | |||||
| 400 | 5.10 | 16.73 | |||||
| 450 | 5.40 | 17.72 | |||||
| 500 | 5.70 | 18.70 | |||||
| 550 | 5,95 | 19.52 | |||||
| 600 | 6.20 | 20.34 | |||||
| 750 | 6,97 | 22.87 | |||||
| 865 | 7.52 | 24.67 | |||||
| 1000 | 8.12 | 26.64 | |||||
| Bestellinformationen: | |||||||
| Markierung | HELLOSIGNAL RG59 BC 95 % CCA PVC CM CCTV-KOAXIALKABEL 7100164 ×××M/FT |
||||||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | ||||||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | ||||||
| Marke | HELLOSIGNAL®ODER OEM | ||||||
