| Herkunftsort: | China |
|---|---|
| Markenname: | Zion communication OR OEM |
| Zertifizierung: | ISO, UL, CE, RoHS |
| Modellnummer: | RG59 Koaxialkabel |
| Min Bestellmenge: | 30 km |
| Verpackung Informationen: | 305M, 1000FT, Holzrolle, Karton |
| Lieferzeit: | 25 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 3000 km / Monat |
| Dirigent: | 22 AWG BC | Isolierung: | Festes PE |
|---|---|---|---|
| Schild: | Blanker Kupfergeflechtdraht 95 % Bedeckung | Jacke: | PVC-CM |
| Farbe: | Schwarz-Weiss | Paket: | 305M, 1000FT, Holzrolle, Karton |

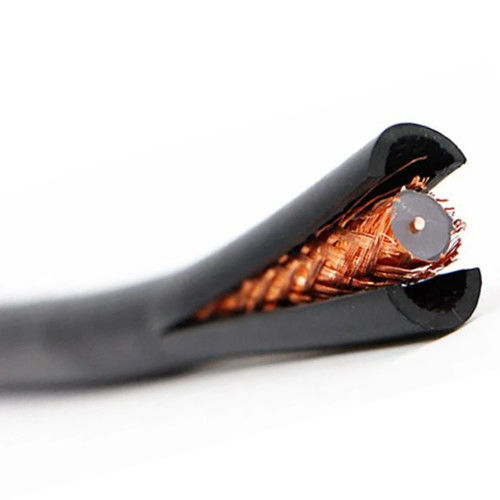

| RG59 ST BC 95 % CCA-PVC 75 Ohm CCTV-Koaxialkabel NR.7100172 |
||||||||
| Konstruktionsparameter: | ||||||||
| Innenleiter | 0,025"/0,64 mm/22 AWG BC | |||||||
| Dielektrikum | 0,148"/3,7±0,05 mm Festes PE | |||||||
| Schild | 0,12 mm/34 AWG kupferbeschichtetes Aluminium (95 %) | |||||||
| Jacke | 0,230"/6,00 ± 0,1 mm PVC | |||||||
| Anwendung | Zur Verwendung in längeren CCTV-Lauflängen | |||||||
| Elektrische Eigenschaften: | ||||||||
| Innenleiterwiderstand | 54 Ohm/KM bei 20℃ | |||||||
| Kapazität | 67±2 pF/m | |||||||
| Impedanz | 75 ± 3 Ω | |||||||
| Rückflussdämpfung | zwischen 5 und 1000MHz: > 22dB | |||||||
| Ausbreitungsgeschwindigkeit | 0,66 | |||||||
| Funkentest (VAC) | 3 | |||||||
| Mechanische und Umwelteigenschaften | ||||||||
| Biegeradius des Kabels | 10-facher Kabeldurchmesser | |||||||
| Betriebstemperaturbereich | -20℃bis 60℃ | |||||||
| Kabeldurchmesser | 0,230"/6,00 ± 0,1 mm PVC | |||||||
| Kreuzung | ||||||||
 |
||||||||
| Dämpfung (20℃): | ||||||||
| Frequenz (MHZ) | Max. Dämpfung (dB/100ft) | Max. Dämpfung (dB/100m) | ||||||
| 5 | 0,87 | 2.70 | ||||||
| 50 | 2,90 | 9.00 | ||||||
| 100 | 4.15 | 12.87 | ||||||
| 200 | 5,98 | 18.54 | ||||||
| 550 | 10.32 | 31.98 | ||||||
| 750 | 12.20 | 37.81 | ||||||
| 865 | 13.27 | 41.15 | ||||||
| 1000 | 14.40 | 44.65 | ||||||
| Bestellinformationen: | ||||||||
| Markierung | HELLOSIGNAL RG59 ST BC 95 % CCA-PVC CCTV-KOAXIALKABEL 7100172 ×××M/FT |
|||||||
| Paket | Angefragte Länge auf Rolle, Pull Box, Kunststoffspule, Holzspule, Palette … | |||||||
| Lieferzeit | Normalerweise 25 Tage nach Erhalt der Anzahlung. | |||||||
| Marke | HALLOSIGNAL®ODER OEM | |||||||
| Ähnlicher Typ: | ||||||||
| Leitungstyp &Nom.DCR |
Dielektrikum | Abschirmung& %Abdeckung |
Jackentyp | Nom.Kapazität | Nennimp.Ω | |||
| RG59 B/U BC 95 % BC PVC NR.7100167 |
23 AWG/0,58 mm BC 65,26 Ω/km |
Solide SPORT |
BC-Geflecht 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95 % CCA PVC NR.7100168 |
23 AWG/0,58 mm BC 65,26 Ω/km |
Solide SPORT |
CCA-Zopf 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95 % BC SPORT NR.7100169 |
23 AWG/0,58 mm BC 65,26 Ω/km |
Solide SPORT |
BC-Geflecht 95% | SPORT | 67±2 pF/m | 75±3Ω | ||
| RG59 B/U BC 95 % CCA SPORT NR.7100170 |
23 AWG/0,58 mm BC 65,26 Ω/km |
Solide SPORT |
CCA-Zopf 95% | SPORT | 52±2 pF/m | 75±3Ω | ||
| RG59 Mikro 95 % CCA PVC NR.7100171 |
7 × 0,18 mm (STR)BC 20,74 Ω/km |
Solide SPORT |
CCA-Zopf 95% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 ST BC 85 % CCA PVC NR.7100173 |
22 AWG/0,64 mm (SOL)BC 54 Ω/km |
Solide SPORT |
CCA-Geflecht85% | PVC | 67±2 pF/m | 75±3Ω | ||
| RG59 UK BC 47 % AL PVC NR.7100174 |
22 AWG/0,70 mm (SOL)BC 45 Ω/km |
Geschäumt SPORT |
Al-Braid 47% | PVC | 52±1 pF/m | 75±3Ω | ||
