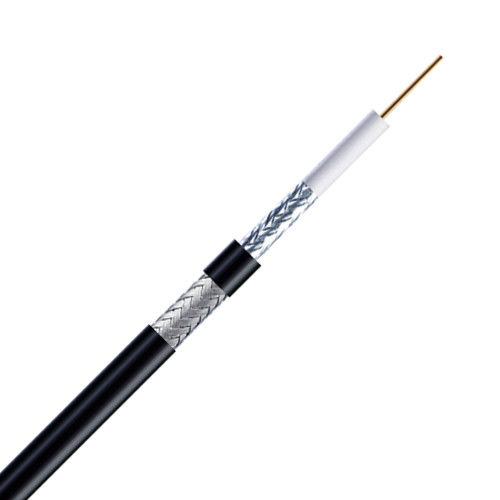

75 Ohm RG59 CCTV-Koaxialkabel mit 22 AWG BC-Leiter 47% Aluminiumschild und PVC CM-Jacket

Grundlegende Informationen

Herkunftsort:	China
Markenname:	Zion communication OR OEM
Zertifizierung:	ISO, UL, CE, RoHS
Modellnummer:	RG59 Koaxialkabel

Min Bestellmenge:	30 km
Verpackung Informationen:	305M, 1000FT, Holzrolle, Karton
Lieferzeit:	25 Werktage
Zahlungsbedingungen:	T/T, L/C
Versorgungsmaterial-Fähigkeit:	3000 km / Monat

Bestpreis Kontakt

Detailinformationen

Leiter:	22 AWG BC	Isolierung:	Festes PE
Schild:	Bloße kupferne Abdeckung des Bortendrahtes 95%	Jacke:	PVC CM
Farbe:	Schwarz, Weiß	Paket:	305M, 1000FT, Holzrolle, Karton
Hervorheben:	75 Ohm Rg59 Cctv-Kabel , CCTV-Siamkabel RG59 , UK-Standard-RG59-Koaxialkabel

Produkt-Beschreibung

75 Ohm RG59 UK BC 47% AL PVC UK Standard Koaxialkabel für Überwachungssysteme

RG59 UK BC 47% AL PVC 75 Ohm CCTV Koaxialkabel

Nummer der Ware:7100174

Konstruktionsparameter

Innerer Leiter	0.028"/0.7mm/22 AWG BC
Dielektrische	0.106"/2.70±0.05mm Schaumpolyethylen
Schild	0.005"/0.12mm Aluminium (47%)
Kleider und Kleidung	0.230"/6.00±0.1mm PVC
Anwendung	Für die Verwendung bei längeren CCTV-Längen

Elektrische Eigenschaften

Innerer Leiterwiderstand:54 Ohm/KM bei 20°C
Kapazität:52 ± 1 pF/m (17 ± 0,35 pF/ft)
Impedanz:75 ± 3 Ω
Rückkehrverlust:zwischen 5 und 1000 MHz: > 22 dB
Ausbreitungsgeschwindigkeit:0.66
Prüfvorgang für den Funken (VAC):3

Mechanische und ökologische Eigenschaften

Radius der Kabelbiegung:10 mal der Kabeldurchmesser
Betriebstemperaturbereich:-20°C bis 60°C
Kabelgrößen:0.230"/6.00±0.1mm PVC

Querschnitt

Dämpfungsmerkmale (20°C)

Frequenz (MHz)	Maximale Dämpfung (dB/100 Fuß)	Maximale Dämpfung (dB/100 m)
5	0.82	2.50
10	0.92	2.80
50	2.13	6.50
100	2.92	8.90
200	4.20	12.80
400	6.07	18.50
700	7.51	22.90
900	8.79	26.80
1000	9.25	28.20

Bestellinformationen

Kennzeichnung:HELLOSIGNAL RG59 UK BC 47% AL PVC CCTV COAXIAL CABLE 7100174 ×××M/FT
Verpackung:Nachgefragte Länge auf Walze, Ziehbox, Kunststoffspule, Holzspule, Palette
Lieferzeit:Normalerweise 25 Tage nach Eingang der Kaution
Marke:HELLOSIGNAL® oder OEM

Ähnliche Kabeltypen

Modell Nr.	Leitertyp und DCR	Dielektrische	Schutz und Abdeckung	Typ der Jacke	Kapazität	Impedanz
7100167	23AWG/0,58 mm BC 65.26 Ω/km	Feststoff PE	BC-Braid 95%	PVC	67 ± 2 pF/m	75 ± 3Ω
7100168	23AWG/0,58 mm BC 65.26 Ω/km	Feststoff PE	CCA-Braid 95%	PVC	67 ± 2 pF/m	75 ± 3Ω
7100169	23AWG/0,58 mm BC 65.26 Ω/km	Feststoff PE	BC-Braid 95%	PE	67 ± 2 pF/m	75 ± 3Ω
7100170	23AWG/0,58 mm BC 65.26 Ω/km	Feststoff PE	CCA-Braid 95%	PE	52 ± 2 pF/m	75 ± 3Ω
7100171	7 × 0,18 mm (STR)BC 200,74 Ω/km	Feststoff PE	CCA-Braid 95%	PVC	67 ± 2 pF/m	75 ± 3Ω
7100172	22AWG/0.64mm (SOL)BC 54 Ω/km	Feststoff PE	CCA-Braid 95%	PVC	67 ± 2 pF/m	75 ± 3Ω
7100173	22AWG/0.64mm (SOL)BC 54 Ω/km	Feststoff PE	CCA-Braid 85%	PVC	67 ± 2 pF/m	75 ± 3Ω
